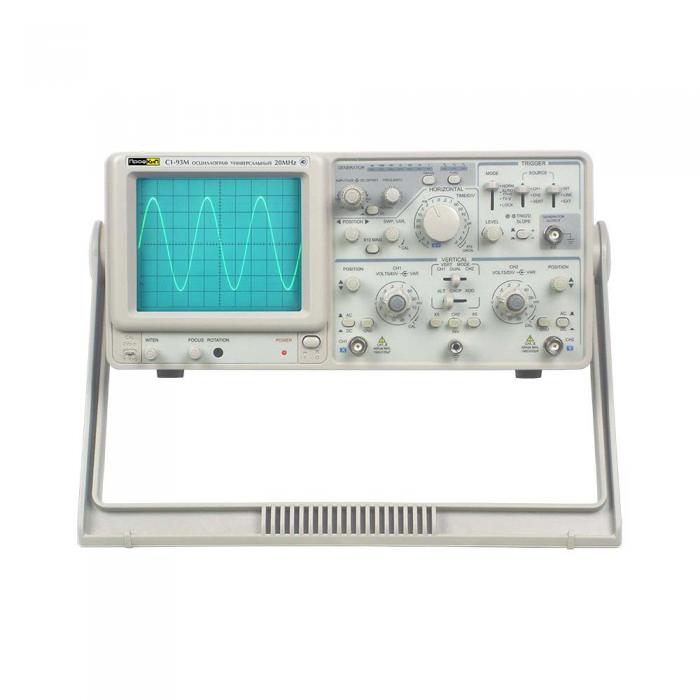

ПрофКиП С1-93М осциллограф сервисный двухканальный (0 МГц … 20 МГц)

ПрофКиП С1-93М осциллограф сервисный двухканальный (0 МГц … 20 МГц)

Параметры	Значения
Электронно-лучевая трубка (ЭЛТ)
Тип	прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	2 кВ
Яркость	непрерывно регулируемая на передней панели
Z-вход
Входное сопротивление	~ 47 кОм
Входной уровень	≥ 5 Впик-пик
Частотный диапазон	2 МГц
Функциональный генератор
Частотный диапазон	0.1 Гц … 1 МГц
Форма волны	синус, прямоугольник, треугольник
Диапазон переменной частоты	10:1 или более
Выходной импеданс	50 Ом ±10%
Выходная амплитуда	≥ 14 Впик-пик (нарузка 1 МОм)
Сдвиг по постоянному току	±6 В (нагрузка 1 МОм)
Искажение синуса	2% (10 Гц … 100 кГц)
Симметрия прямоугольника	3% или менее (1 кГц макс.)
Время нарастания /спада треугольника	120 нс или менее
Канал вертикального отклонения
Чувствительность	х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов, шаг 1-2-5) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов, шаг 1-2-5)
Полоса пропускания (-3 дБ) х1	0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5	0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход)
Время нарастания	х1: ≤ 17.5 нс х5: ≤ 50 нс
Входной импеданс	~ 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки	0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании
Точность	±3% ±5% при масштабировании
Масштабирование развертки	х 10
Максимальный коэффициент развертки	20 нс /дел
Линейность развертки	±5% ±10% при масштабировании
Синхронизация
Режим	автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации	канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT)
Вход усилителя	закрытый (AC)
Полярность синхронизации	«+» или «-»
Чувствительность (20 Гц … 2 МГц)	1.0 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц)	1.5 дел (CH1, CH2) 3.0 дел (ALT) 300 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала	положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%

Наименование	Количество
Осциллограф сервисный двухканальный ПрофКиП С1-93М	1 шт.
Делитель	2 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Сертификация и испытания
Номер в госреестре	49646-12
Общие технические данные
Артикул	С1-93М
Прочие
Снято с производства	Да
Производитель	ПрофКиП

ПрофКиП С1-93М осциллограф сервисный двухканальный (0 МГц … 20 МГц)

Описание товара

Снято с производства.

Назначение осциллографа сервисного двухканального ПрофКиП С1-93М

Особенности и преимущества осциллографа сервисного двухканального ПрофКиП С1-93М

Основные технические характеристики осциллографа сервисного двухканального ПрофКиП С1-93М

Общие данные осциллографа сервисного двухканального ПрофКиП С1-93М

Комплект поставки осциллографа сервисного двухканального ПрофКиП С1-93М
