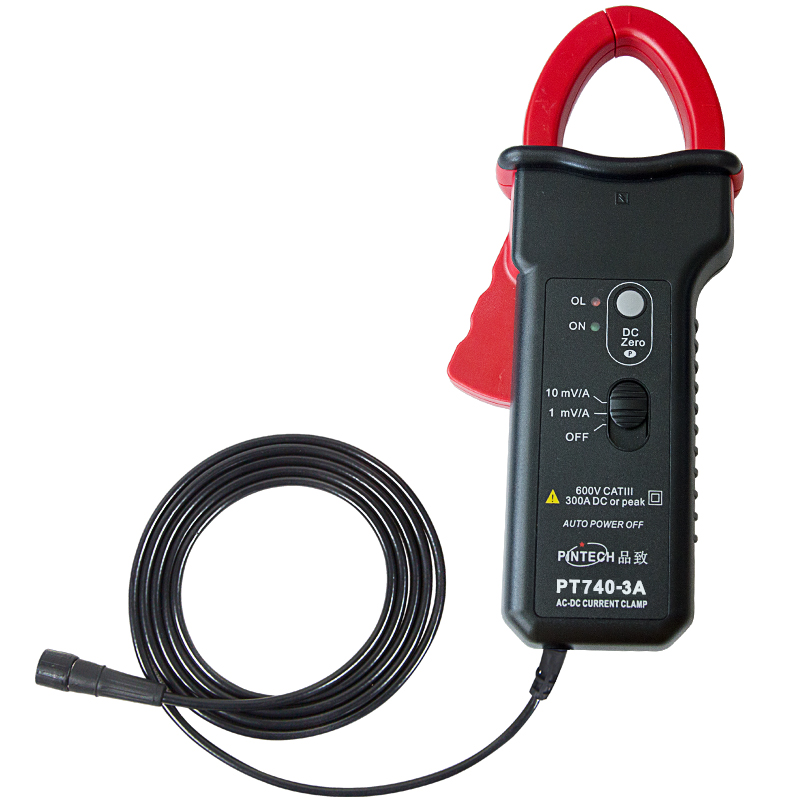

PT740-3A Датчик переменного/постоянного тока

PT740-3A Измерительный датчик переменного/постоянного тока (Тип 1: только источник питания от аккумулятора, имеет автоматическое отключение после использования функции 10 минут.) (Тип 2: источник питания от аккумулятора и адаптера, не имеет автоматического отключения после 10 минут использования функция.) Пожалуйста, сообщите, какой тип вы хотите заказать.

Точность и фазовый сдвиг

Текущий диапазон измерения

Переменный ток: пик 0,2 А ~ 140 А, постоянный ток: 0,4 А ~ 140 А

Переменный ток: 140А~1400Апик, постоянный ток: 140А~1400А

Затухание

10 мВ/А

1мВ/А

Точность

Постоянный ток-1 кГц, 1,5% ± 5 мВ

Фазовый сдвиг (45 ~ 65 Гц)

10~20А:<3°;20~100А:<2°

10~100А:<2°; 100~1000А:<1,5°

Шум

1 мВ среднеквадратичное значение

Время подъема/падения

2,3 мкс

Эталонные условия: 18?~28?, 20~75% относительной влажности, частота синусоидального сигнала 48–65 Гц, внешнее магнитное поле <40 Ач, отсутствие постоянной составляющей, отсутствие носителя тока, центральный испытательный образец, сопротивление нагрузки = 1 МО и = 100 пФ, постоянный ток ~ 65 Гц Прежний сброс измерений равен 0, батарея 9 В ± 0,1 В.

Пропускная способность

Постоянный ток ~ 150 кГц (-3 дБ)

Сопротивление нагрузки

=1МО и=100пФ

Вставьте импеданс

50 Гц? 0,39 мОм, 1000 Гц? 58 мОм

Рабочее напряжение

Макс. 600 В (среднеквадратичное значение)

Синфазное напряжение

Макс. 600 В (среднеквадратичное значение)

Влияние соседнего проводника

50 Гц, <10 мА/А

Влияние положения проводника при размыкании губок

0,5%Числовое чтение

Батарея

Щелочная батарея 9 В

Индикатор емкости аккумулятора

Когда> 6,5 В, светодиод становится зеленым.

Срок службы батареи

Около 50 часов

Индикатор перегрузки

светодиод становится красным

Время автоматического выключения

10 минут

Регулировка нуля постоянного тока

в

Вставной проводник с отверстием для губок

Один кабель: диам. 30 мм. Два кабеля: шина диаметром 24 мм или 2–31,5–10 мм.

Размер

224?97?44мм

Масса

440г

Цвет

Коробка темно-серого цвета; Красное открытие челюсти

выход

Коаксиальный кабель длиной 2 м и изоляционный разъем BNC.
