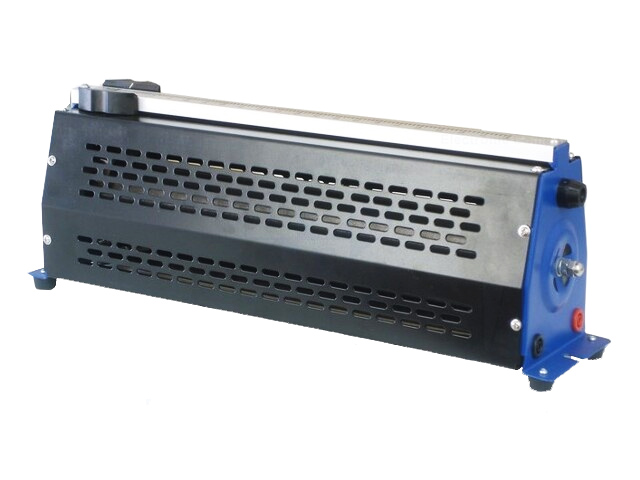

РУСИЧ РСП-640 Реостат сопротивления ползунковый

Реостаты сопротивления ползунковые типа РУСИЧ РСП-640 мощностью 640 Вт предназначены для плавного регулирования силы тока или напряжения в электрических цепях постоянного и переменного тока.

Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку. Концы обмоток выведены к нижним зажимам реостата. Передвижение ползунка осуществляется с помощью винтовой пары вручную.

Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата. Корпус реостата имеет заземляющий винт с диаметром резьбы М4. Контактные зажимы реостатов обеспечивают присоединение двух медных проводов сечением 2,5 мм2. Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками.

Детали реостатов выполнены из коррозионно-стойких материалов или имеют антикоррозионные покрытия по ГОСТ 9.073-77 и ОСТ 16.0.686.702-78. Направляющие реостатов покрываются смазкой ЦИАТИМ-201 перед началом работы и после 1000 перемещений щеточного контакта из одного крайнего положения в другое. Устанавливаются реостаты на металлической и изоляционной панелях в месте, доступном для осмотра и обслуживания.

Применение реостата сопротивления ползункового РУСИЧ типа РСП-640:

• Используются в широкой сфере электронной промышленности при тестировании электрических цепей, автомобилей, лабораторных исследованиях, образовании и т. д.

Особенности реостата сопротивления ползунковый РУСИЧ типа РСП-640:

• Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками;
• Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками;
• Ползунок перемещается по шкале (100 делений), что обеспечивает дополнительное удобство и точность при работе с реостатом.
• Регулируемое напряжение, не более:
• переменного тока частотой 50 Гц - 380В
• постоянного тока - 400В
• Усилие управления (перемещение щеточного контакта) реостатом, не более – 5 Н
• Степень защиты - IP10
• Режим работы - Продолжительный
• Механическая износостойкость, число перемещений ползунка - 45 000

Конструктивные особенности

• Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку.
• Обеспечена очень хорошая линейность
• Контактные элементы с ползунком из омедненного графита.
• Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющей, служащей одновременно токоотводом на разъем красного цвета.
• Концы обмоток выведены к разъёмам реостата черного цвета.
• отсутствие непосредственного воздействия солнечной радиации;
• Устанавливаются реостаты на металлической изоляционной панелях в месте, доступном для осмотра обслуживания.
• Крепление реостатов осуществляется винтами МЗ.
• Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками.
• Корпус реостата имеет заземляющий разъем желтого цвета.
• Детали реостатов выполнены из коррозионно-стойких материалов и имеют антикоррозионные покрытия.
• Направляющие реостатов покрываются смазкой перед началом работы и после 1000 перемещений щеточного контакта из одного крайнего положения в другое.

Эксплуатационные особенности

• Вибрационные нагрузки при ускорении 0,5 g с частотой 1 ... 50 Гц;
• Многократные удары при ускорении 3 g с частотой 2 ... 20 Гц;
• Резкие колебания температуры и влажности воздуха не допускаются.

Транспортировка:

• Транспортировать реостаты можно любым видом транспорта в транспортной таре предприятия-изготовителя

Меры безопасности:

• По технике безопасности реостаты соответствуют требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
• Окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реостата, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию

Структура условного обозначения реостатов РСП-640

Пример заказа: РСП-Х1-Х2 -X3, где:

• Р – реостат
• С – сопротивления
• П – ползунковый
• Х1– номинальная мощность исполнения реостата ( 160 Вт, 320 Вт или 640 Вт )
• Х2 – Сопротивление исполнения реостата
• Х3 – Сила тока исполнения реостата

Технические характеристики реостата сопротивления ползунковый РУСИЧ типа РСП-640:

Комплект поставки РУСИЧ РСП-640
