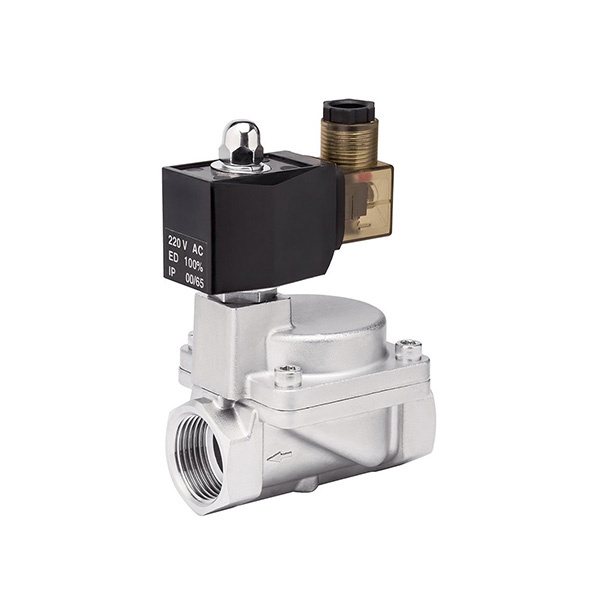

СК-ВТ Клапан электромагнитный непря­мо­го дейст­вия с порш­нем

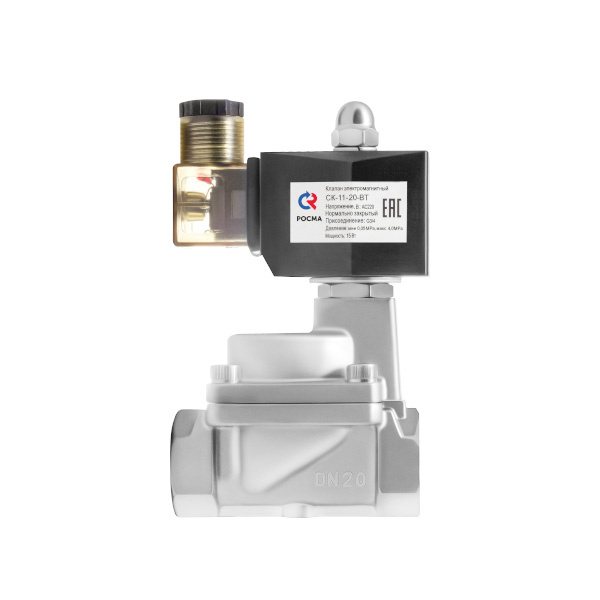

СК-ВТ Клапан электромагнитный непря­мо­го дейст­вия с порш­нем фото 2
СК-ВТ Клапан электромагнитный непря­мо­го дейст­вия с порш­нем фото 3
РОСМА
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: 32437

Описание товара:

Тип СК-ВТ. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, пара, газов и прочих агрессивных сред повышенной температуры.

Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.

Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔР = 0,05МПа) на входе и на выходе клапана.

Другие варианты товара:
Исполнение СК:
Номинальное напряжение:
Резьба присоединения:
Характеристики:
Все характеристики
Производитель
РОСМА
Артикул
32437
Номинальное напряжение
220 В
Базовая единица
PCE
Исполнение СК
Нормально открытый
Время срабатывания клапана, мс
Открытие: 20–30 / Закрытие: 30–50
Катушка СК
IP65, DIN-разъем
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени
Другие варианты товара
Наименование
Исполнение СК
Время срабатывания клапана, мс
Потребляемая мощность, Вт
Катушка СК
Материал мембраны
Материал корпуса
Пропускная способность, м3/час
Рабочее давление СК, МПа
Номинальное напряжение
Резьба присоединения
Номинальный диаметр DN, мм
Стоимость
Наличие
В корзину
СК-11-15-ВТ-НЕРЖ Соленоидный клапан
СК-11-15-ВТ-НЕРЖ Соленоидный клапан
Нормально открытый
Открытие: 20–30 / Закрытие: 30–50
IP65, DIN-разъем
Бутадиен-нитрильный каучук (NBR)
Нержавеющая сталь
4.11
Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
220 В
G1/2
15
7 180 ₽ / шт
В наличииВ наличии
В корзину
СК-11-20-ВТ-НЕРЖ Соленоидный клапан
СК-11-20-ВТ-НЕРЖ Соленоидный клапан
Нормально открытый
Открытие: 20–30 / Закрытие: 30–50
IP65, DIN-разъем
Бутадиен-нитрильный каучук (NBR)
Нержавеющая сталь
6.51
Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
220 В
G3/4
20
8 660 ₽ / шт
Под заказПод заказ
В корзину
СК-11-25-ВТ-НЕРЖ Соленоидный клапан
СК-11-25-ВТ-НЕРЖ Соленоидный клапан
Нормально открытый
Открытие: 20–30 / Закрытие: 30–50
IP65, DIN-разъем
Бутадиен-нитрильный каучук (NBR)
Нержавеющая сталь
10.28
Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
220 В
G1
25
9 540 ₽ / шт
Под заказПод заказ
В корзину
СК-11-32-ВТ-НЕРЖ Соленоидный клапан
СК-11-32-ВТ-НЕРЖ Соленоидный клапан
Нормально открытый
Открытие: 20–30 / Закрытие: 30–50
IP65, DIN-разъем
Бутадиен-нитрильный каучук (NBR)
Нержавеющая сталь
20.57
Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
220 В
G1 1/4
32
17 100 ₽ / шт
В наличииВ наличии
В корзину
СК-11-40-ВТ-НЕРЖ Соленоидный клапан
СК-11-40-ВТ-НЕРЖ Соленоидный клапан
Нормально открытый
Открытие: 20–30 / Закрытие: 30–50
IP65, DIN-разъем
Бутадиен-нитрильный каучук (NBR)
Нержавеющая сталь
24.85
Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
220 В
G1 1/2
40
21 440 ₽ / шт
В наличииВ наличии
В корзину
СК-11-50-ВТ-НЕРЖ Соленоидный клапан
СК-11-50-ВТ-НЕРЖ Соленоидный клапан
Нормально открытый
Открытие: 20–30 / Закрытие: 30–50
IP65, DIN-разъем
Бутадиен-нитрильный каучук (NBR)
Нержавеющая сталь
41.13
Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
220 В
G2
50
27 320 ₽ / шт
В наличииВ наличии
В корзину
СК-12-15-ВТ-НЕРЖ Соленоидный клапан
СК-12-15-ВТ-НЕРЖ Соленоидный клапан
Нормально открытый
Открытие: 20–30 / Закрытие: 30–50
IP65, DIN-разъем
Бутадиен-нитрильный каучук (NBR)
Нержавеющая сталь
4.11
Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
24 В
G1/2
15
7 180 ₽ / шт
В наличииВ наличии
В корзину
СК-12-20-ВТ-НЕРЖ Соленоидный клапан
СК-12-20-ВТ-НЕРЖ Соленоидный клапан
Нормально открытый
Открытие: 20–30 / Закрытие: 30–50
IP65, DIN-разъем
Бутадиен-нитрильный каучук (NBR)
Нержавеющая сталь
6.51
Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
24 В
G3/4
20
8 660 ₽ / шт
В наличииВ наличии
В корзину
СК-12-25-ВТ-НЕРЖ Соленоидный клапан
СК-12-25-ВТ-НЕРЖ Соленоидный клапан
Нормально открытый
Открытие: 20–30 / Закрытие: 30–50
IP65, DIN-разъем
Бутадиен-нитрильный каучук (NBR)
Нержавеющая сталь
10.28
Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
24 В
G1
25
9 540 ₽ / шт
В наличииВ наличии
В корзину
СК-12-32-ВТ-НЕРЖ Соленоидный клапан
СК-12-32-ВТ-НЕРЖ Соленоидный клапан
Нормально открытый
Открытие: 20–30 / Закрытие: 30–50
IP65, DIN-разъем
Бутадиен-нитрильный каучук (NBR)
Нержавеющая сталь
20.57
Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
24 В
G1 1/4
32
17 100 ₽ / шт
В наличииВ наличии
В корзину
Показать ещё

Описание товара

Описание
Чертежи
Диаграммы пропускной способности
Монтаж и эксплуатация
Карта заказа

Принцип работы: Непрямого действия

Номинальный диаметр DN, мм: 15 / 20 / 25 / 32 / 40 / 50

Исполнение:

  • Нормально закрытый
  • Нормально открытый

Номинальное напряжение: ~220 В, -24 В

Максимальное рабочее давление, МПа:

Рабочая среда - жидкость

Исполнение

DN, мм

220 В

24 В

нормально-закрытые

15, 20, 25, 32

4,0

2,5

40, 50

2,6

1,8

нормально-открытые

15, 20, 25, 32

3,0

1,6

40, 50

2,2

1,0

Рабочая среда - пар

Исполнение

DN, мм

220 В

24 В

нормально-закрытые

15, 20, 25, 32

1,6

1,6

40, 50

1,6

0,6

нормально-открытые

15, 20, 25, 32

1,6

1,0

40, 50

1,0

0,5

Минимальное рабочее давление, МПа:

  • 0,05 (для жидкости)
  • 0,1 (для пара)

Температура рабочей среды, °С: -20…+180

Температура окружающей среды, °С: -20…+80

Катушка: IP65, DIN-разъем

Потребляемая мощность, Вт:

DN, мм

220 В

24 В

15, 20, 25, 32, 40, 50

15

18

Время срабатывания клапана, мс:

DN, мм

Открытие

Закрытие

15, 20, 25

20 - 400

1000 - 1500

32, 40, 50

200 - 1500

1000 - 3000

Резьба присоединения: G½ / G¾ / G1 / G1¼ / G1½ / G

Корпус: Нержавеющая сталь 08Х18Н10

Уплотнение поршня: Фторопласт (PTFE)

Пропускная способность:

DN, мм

м³/час

15

4,11

20

6,51

25

10,28

32

20,57

40

24,85

50

41,13

Надежность: >500 000 циклов

Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Техническая документация: ТУ 3712-001-4719015564-2015


Клапаны электр ( соленоидные ) непрямого действия с поршнем.jpg

Габаритные и присоединительные размеры (мм), вес (кг)

DN

Тип

h

b

b1

b2

G

Вес

15

НЗ / НО

107 / 114

69

121 / 128

48,5

G½

0,63 / 0,79

20

НЗ / НО

115 / 122

79

133 / 140

55,5

G¾

1,04 / 1,20

25

НЗ / НО

121 / 128

96

142 / 149

70

G1

1,21 / 1,36

32

НЗ / НО

125 / 132

109

152 / 159

70

G1¼

2,27 / 2,49

40

НЗ / НО

136 /143

128

167 / 174

95

G1½

2,87 / 3,09

50

НЗ / НО

145 / 152

150

183 / 190

100

G2

3,67 / 3,89

Чертежи СК-ВТ в разрезе

Чертежи СК-ВТ (НO_DN_15.20.25.32).jpg
Чертежи СК-ВТ (НO_DN_40.50).jpg

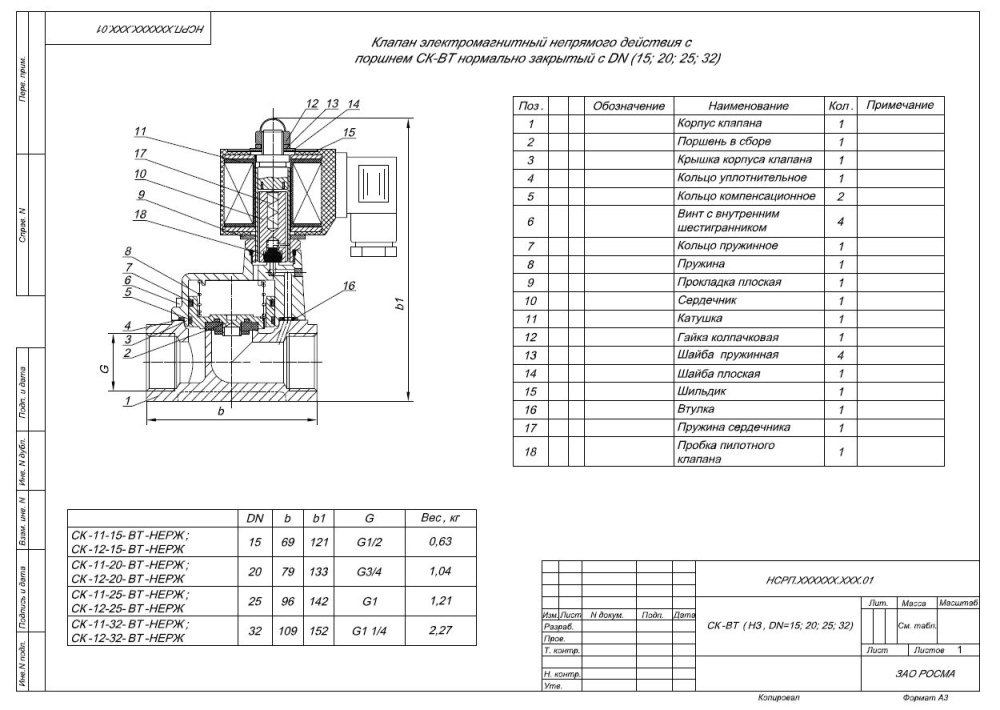

Чертежи СК-ВТ (НЗ_DN_15_20_25.32).jpg
Чертежи СК-ВТ (НЗ_DN_40.50).jpg

Чертежи катушек

Чертеж НСРП-495121-005ГЧ Катушка клапана СК исп-1-3.jpg

Диаграммы пропускной способности.jpg

Как правило, выбор способа подключения клапана электромагнитного (соленоидного) непрямого действия с поршнем зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:

  1. Сгон и муфта;
  2. Переходник-американка;
  3. Угловой переходник;
  4. Гибкое подключение.

Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.


Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к мгновенному выходу ее из строя.

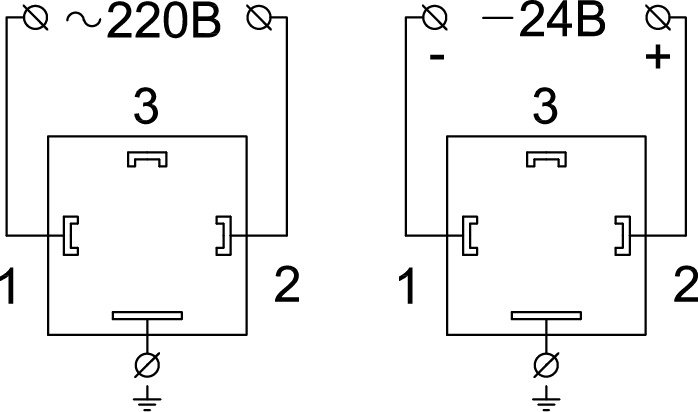

Схема подключения катушки:

Схема подключения катушки СК.jpg

Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.

Тип

клапан электромагнитный соленоидный

CK

Исполнение

нормально закрытый

1

нормальной открытый

2

Номинальное напряжение, В

~220

1

–24

2

Номинальный диаметр DN, мм

15

15

20

20

25

25

32

32

40

40

50

50

Принцип работы

непрямого действия с поршнем

ВТ

Корпус

нержавеющая сталь

НЕРЖ

Пример обозначения: СК-11-20-ВТ-НЕРЖ


Не можете выбрать манометр? Закажите консультацию!

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время
Обратная связь

Характеристики

Прочие
Производитель РОСМА
Артикул 32437
Номинальное напряжение 220 В
Базовая единица PCE
Исполнение СК Нормально открытый
Время срабатывания клапана, мс Открытие: 20–30 / Закрытие: 30–50
Катушка СК IP65, DIN-разъем
Материал корпуса Нержавеющая сталь
Материал мембраны Бутадиен-нитрильный каучук (NBR)
Пропускная способность, м3/час 4.11
Рабочее давление СК, МПа Воздух, газ: 0…1,0 / Вода: 0…0,7 / Масло: 0…0,9
Номинальный диаметр DN, мм 15
Резьба присоединения G1/2
Надежность 500 000 циклов
Принцип работы СК тип СК-ВТ, непрямого действия с поршнем
Температура окружающей среды, °С -10…+80
Температура рабочей среды, °С -5…+90 (NBR)
Элемент каталога СК-ВТ Клапан электромагнитный непря­мо­го дейст­вия с порш­нем [61647]
Добавить отзыв
Ваша оценка:
Отправить отзыв

Похожие товары (3)

СК-ВТ Клапан электромагнитный непря­мо­го дейст­вия с порш­нем
Нашли дешевле

Ваше имя
Ваш телефон*
Электронная почта
Название товара*

* - Поля, обязательные для заполнения

Сообщение отправлено
Ваше сообщение успешно отправлено. В ближайшее время с Вами свяжется наш специалист
Закрыть окно
Просмотренные товары
Обратная связь
+7 (804) 333-38-00
Купить в один клик
Заполните данные для заказа
Купить в один клик Купить в один клик
Запросить стоимость товара
Загрузка товара
Заполните данные для запроса цены
Запросить цену Запросить цену
