Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов с функцией "Зонд" и функцией сохранения GPS/ГЛОНАСС координат"Успех ТПТ-529КАЗ"

Параметр

Значение

Квазирезонансные частоты фильтров

50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц

Диапазон частот «Широкая полоса»

0,04…8 кГц

Частота фильтра в режиме «Зонд»

512 Гц

Диапазон частот «Радио»

8…40 кГц

Динамический диапазон входных сигналов

120 дБ

Количество встроенных датчиков

4

Максимальная чувствительность
(режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)

5 мкА на расстоянии 1 м

Объем памяти модуля GPS

2300 «точек»

Подключаемые внешние датчики

CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)

Управление чувствительностью

- автоматическое – для 2D отображения «Трасса»;
- полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- автоматическое / ручное (по выбору) – для режима «2 частоты»

Определение глубины залегания трассы

- 0...10 м;
- автоматически в режиме «Трасса»;
- по нажатию кнопки в режиме «Зонд»

Точность определения глубины залегания

±5%

Измерение тока принимаемого сигнала

- 0,01...9,99 А;
- автоматически в режиме «Трасса»

Точность определения оси коммуникации, в % от глубины залегания

±5%

Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов

при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)

Визуальная индикация

LCD дисплей, 320х240 пикселей, LED подсветка

Индицируемые параметры

- 2D визуализация положения трассы относительно прибора;
- глубина залегания трассы;
- ток сигнала;
- графики уровня сигнала;
- сила сигнала;
- параметры настройки и управления

Звуковая индикация

встроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопок

Источник питания

4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция)

Время непрерывной работы от одного комплекта щелочных батарей

не менее 20 часов

Автоматическое отключение питания при бездействии для экономии заряда

после 30 минут

Диапазон температур эксплуатации / хранения

-20…+60°С / -30…+60°С

Степень защиты корпуса

IP54

Габаритные размеры

330х140х700 мм

Масса

2,45 кг

Параметр

Электромагнитный трассо-дефектопоиск

Акустический трассо-дефектопоиск

Вид принимаемого сигнала

непрерывный / прерывистый

монотонный / импульсный

Частоты цифровой фильтрации

Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц

Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц

 Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц

«Широкая полоса»

0,05…8,6 кГц

0,09…2,20 кГц / 0,03…0,50 кГц

Визуальная индикация

ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал

Головные телефоны - синтезированный звук ЧМ

-

Встроенный излучатель - синтезированный звук ЧМ

Питание

напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор

Количество сохраняемых значений в памяти

30

Время непрерывной работы, не менее

20 часов

Диапазон эксплуатационных температур

-20…+50ºС

Класс защиты

IP54

Габаритные размеры

220x102x42 мм

Масса

0,46 кг

Параметр

Значение

Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512 / 1024 / 8192

Частоты следования ударов НЧ / СЧ / ВЧ

0,5 / 1 / 2

Режимы генерации

«SIN» «непрерывный»

непрерывная синусоидальная генерация

«SIN» «_|¯|_»

кратковременные посылки синусоидального сигнала
(длительность импульса 100 мс, частота следования импульсов 1 Гц)

«SIN» «3 частоты»

посылки синусоидального сигнала с чередованием частот f1, f2, f3
(длительность импульса 100 мс, частота следования импульсов 2 Гц)

«УДАР»

генерация ударных импульсов
(длительность импульса устанавливается автоматически)

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В:

- при автономном питании
- с добавлением внешнего аккумулятора 12/24 В
- при питании от сетевого блока

220
330
140

Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%

При автономном питании (12/24 В):

Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты

Рвых, Вт

7,5

15

30

60

Rнагр, Ом

0,1…1300

0,15…660

0,3…1300

0,6…660

Режимы:
- импульсы 512 и 1024 Гц

Рвых, Вт

15

30

60

120

Rнагр, Ом

0,15…660

0,3…330

0,6…660

1,2…330

C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:

Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты

Рвых, Вт

45

90

Rнагр, Ом

0,45…2000

0,9…1000

Режимы:
- импульсы 512 и 1024 Гц

Рвых, Вт

90

180

Rнагр, Ом

0,9…1000

1,8…500

От сетевого блока питания:

Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты

Рвых, Вт

18

36

Rнагр, Ом

1,8…800 Ом

0,4…400 Ом

Режимы:
- импульсы 512 и 1024 Гц

Рвых, Вт

36

72

Rнагр, Ом

0,4…400

0,7…200

Допустимое сопротивление нагрузки

любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.

Согласование с нагрузкой

автоматическое, обеспечивающее достижение заданной мощности в нагрузке

Источники питания

Встроенный аккумуляторный комплект

два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15 В, выходной ток до 6,7 А

Функциональные особенности

Автоматические функции

- автосогласование (достижение заданной мощности в нагрузке);
- специальная программа управления передающей антенной;
- встроенный контроллер заряда, работающий с внешним источником 15…15.3 В;
- «автоопределение» подключения и отключения передающей антенны и ударного механизма

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
- при несоответствии внешнего напряжения питания режиму генерации / зарядки;
- при переключении режима сетевого питания в процессе зарядки;
- при коротком замыкании выхода в процессе согласования;
- при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе

Автоматическое повторное согласование

- при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
- при переключении частоты / режима генерации «SIN»;
- при определенных изменениях напряжения питания

Типы подключаемых нагрузок при генерации «SIN»

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
- индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)

Конструктивные параметры

Выходной усилитель мощности

импульсный, технология CLASS D(BD), КПД > 80%

Индикация

светодиоды трехцветные «питание» и «выход»:
- напряжение и состояние питания;
- мощность и состояние выхода красный;
- возможность или наличие «опасного» напряжения на выходе (>40 В)

Управление

Клавишные переключатели:

на 3 положения
- «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
- «РЕЖИМ» «SIN» - вид синусоидальной генерации;
- «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании

на 2 положения
- «ПИТАНИЕ»;
- «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
- «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)

красная кнопка
- загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)

Габаритные размеры электронного блока (кейса), не более, мм

250х215х165

Вес электронного блока, не более, кг

8,5

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+60ºС

Класс климатической защиты

IP65

Параметр

Значение

Частота генератора

512 Гц

Диаметр малогабаритного автономного генератора

40 мм

Вес малогабаритного автономного генератора

318 г ± 20 г

Время работы генератора

не менее 5 ч

Диаметр троса проталкивающего устройства

6 мм

Диаметр вспомогательного троса

2 мм

Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса

50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)

Параметр

Значение

Габаритные размеры прибора, не более, мм

60х130

Масса, не более, кг

0,95

Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный

Параметр

Значение

Рабочее положение крепления ударного механизма на трубу

Допустимое

любое

Оптимальное для максимальной дальности трассировки

верхнее

Общие данные

Длина соединительного кабеля, м

5

Диаметр исследуемой трубы, мм

от 50

Габаритные размеры, мм

90х200

Вес, кг

3

№

Наименование

Количество

1

Трассопоисковый приемник АП-019.3

1 шт.

2

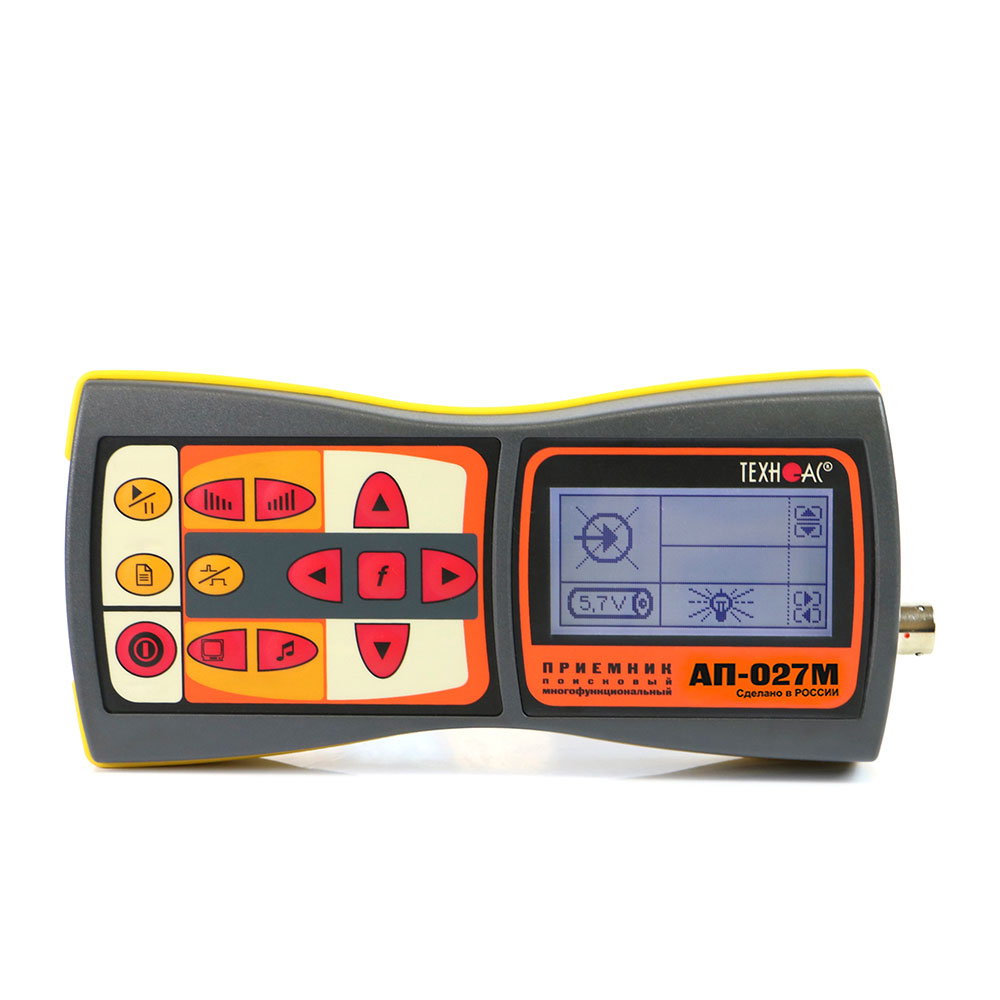

Трассопоисковый приемник АП-027M

1 шт.

3

Генератор трассировочный АГ-144.1

1 шт.

4

Комплект автономного генератора МАГ-05.2.100

1 шт.

5

Антенна индукционная ИЭМ-301.3

1 шт.

6

Датчик электромагнитный EMD-257

1 шт.

7

Комплект акустического датчика AD-257

1 шт.

8

Ударный механизм УМ-112М

1 шт.

9

Головные телефоны

1 шт.

10

Батарейки для приемника АП-019.3

4 шт.

11

Батарейки для приемника АП-027M (AA)

4 шт.

12

Держатель для приемника АП-027.00.010

1 шт.

13

Источник питания для зарядки генератора АГ-144.1

1 шт.

14

Кабель для подключения нагрузки

1 шт.

15

Кабель с крокодилами

1 шт.

16

Кабель для подключения внешнего аккумулятора для генератора

1 шт.

17

Аккумулятор и зарядное устройство для генератора МАГ-05.2.100

1 шт.

18

Контакт магнитный АГ120.02.090

2 шт.

19

Штырь заземления АГ110.02.004

2 шт.

20

Крестовая отвертка

1 шт.

21

Кабель для подключения внешнего аккумулятора AP027.02.030

1 шт.

22

CD-диск с ПО

1 шт.

23

Сумка для антенны ИЭМ-301.3 (чехол 53107)

1 шт.

24

Сумка для электромагнитного датчика EMD-257 (чехол 53186)

1 шт.

25

Руководство по эксплуатации. Паспорт

1 шт.

№

Наименование

1

Комплект аккумуляторов и зарядное устройство для приемника АП-019
