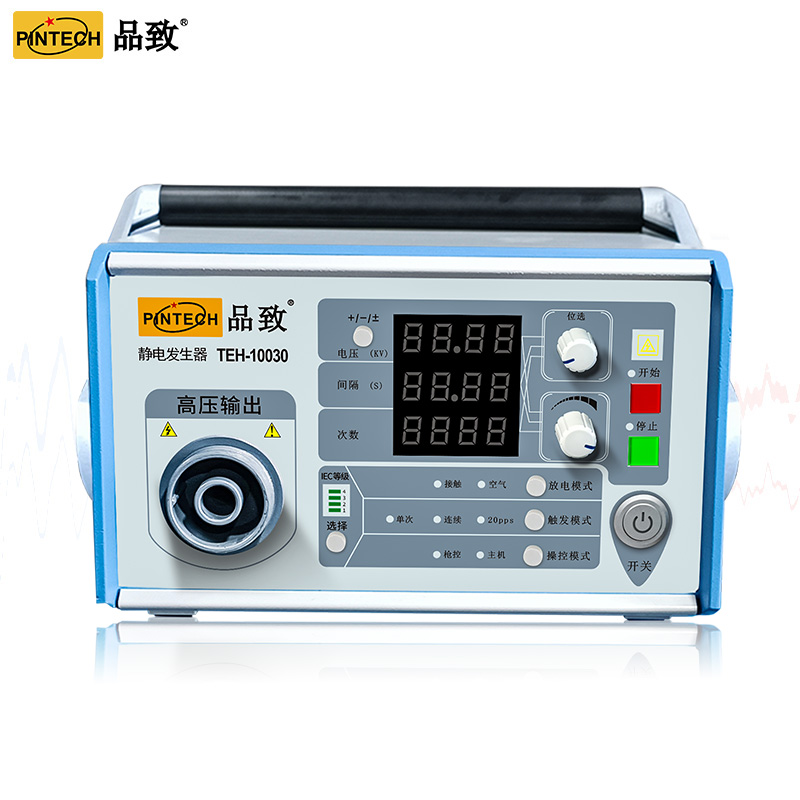

TEH10030 Генератор электростатического разряда 30 кВ, кнопочое управление

Применение:

• Тестирование электронного оборудования на устойчивость к ESD, чтобы предотвратить выход оборудования из строя и обеспечить его надёжную работу. Например, тестирование микросхем, печатных плат, электронных блоков управления.
• Проверка электронных систем автомобиля на устойчивость к ESD, чтобы предотвратить сбои в работе двигателя, тормозной системы и других важных систем.
• Тестирование медицинского оборудования на ESD, чтобы убедиться, что оборудование не выйдет из строя при воздействии электростатических разрядов и не причинит вреда пациентам.
• Тестирование авионики и других критически важных систем самолётов и космических аппаратов.

Принцип работы

ESD-генератор состоит из высоковольтного источника питания, конденсатора, разрядной цепи и системы управления.

Процесс работы:

1. Высоковольтный источник питания заряжает конденсатор до заданного напряжения.
2. Система управления контролирует процесс зарядки и обеспечивает необходимую форму импульса.
3. При достижении заданного напряжения конденсатор разряжается через разрядную цепь на тестируемый объект.
4. Разрядная цепь формирует импульс тока, имитирующий реальный ESD-разряд.

Технические характеристики
