Терморегуляторы Ратар-02, -02М универсальные

Характеристики

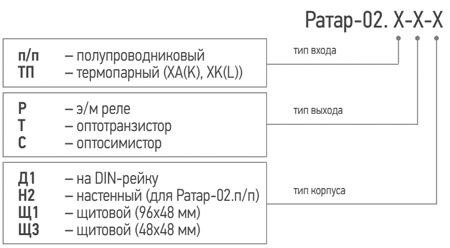

Ратар-02.п/п

Ратар-02.ТП

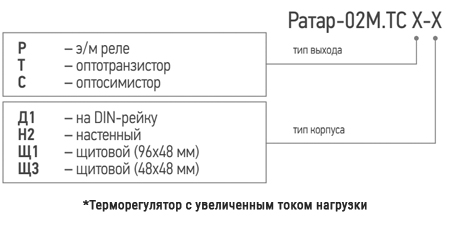

Ратар-02М.ТС

Диапазон измерения и регулирования температуры

-40…+125⁰С

-50…+750⁰С (ХК(L))

-50…+1300⁰С (ХА(К))

-50…+200⁰С (50М)

-200…+650⁰С (100П, Pt100)

Точность измерения

±1⁰С

±(2+0,003Т)⁰С (±0,5%)

±0,15%

Разрешающая способность (дискретность)

0,1⁰С

1,0⁰С

1,0⁰С: -200…-100⁰С

0,1⁰С: -99,9…+650⁰С

Гистерезис

0…30⁰С

0…400⁰С (ХК(L))

0…750⁰С (ХА(К))

0…125⁰С (50М)

0…400⁰С (100П, Pt100)

Напряжение питания

198…242 В

198…242 В

85…250 В перем.тока или 120...250 В пост.тока

Номинальный ток нагрузки

э/м реле: 5,0А при cosφ≥0,6
оптосимистор: 200мА
оптотранзистор: 50мА
при напряжении 5,5…6,5 В

э/м реле: 16,0А при cosφ≥1,0; 8,0А при cosφ≥0,4 оптосимистор: 200мА
оптотранзистор: 50мА
при напряжении 5,5…6,5 В

Наличие дополнительного входа для подключения датчика уровня (термопереключателя и т.д.)

+

сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня ≤ 100 кОм

-

+

сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня 100 кОм

Тип корпуса:

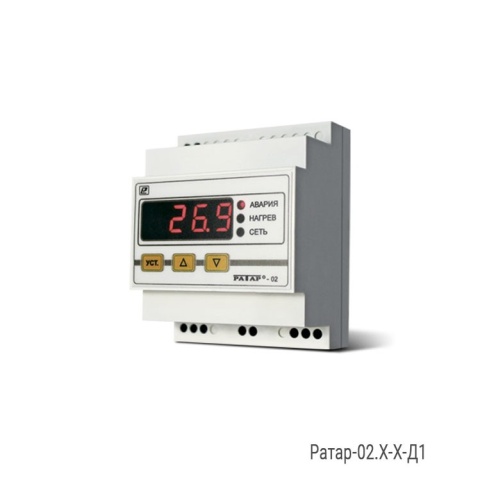

Д1 – 72х88х54 мм

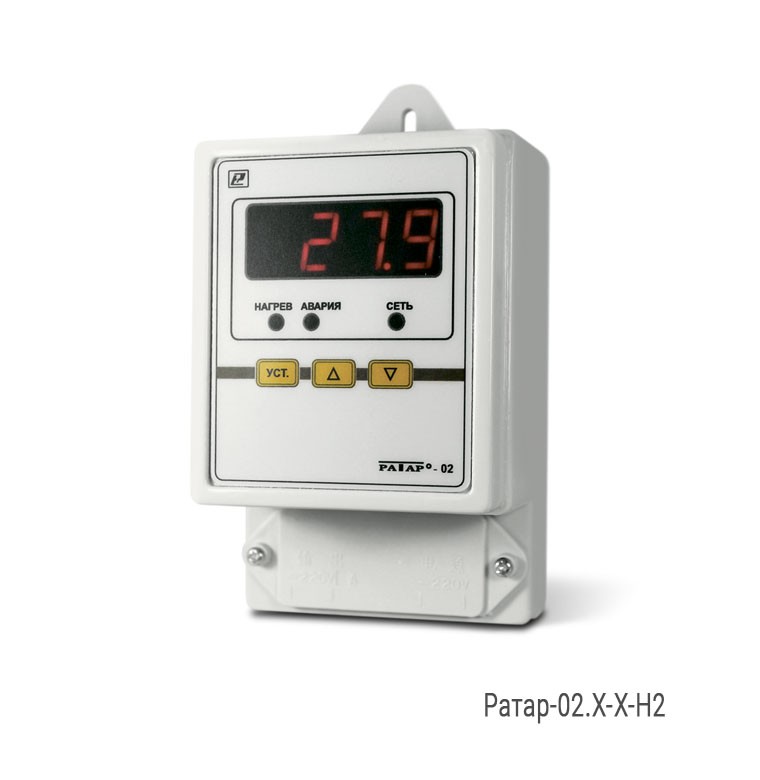

Н2 – 82х128х63,5 мм

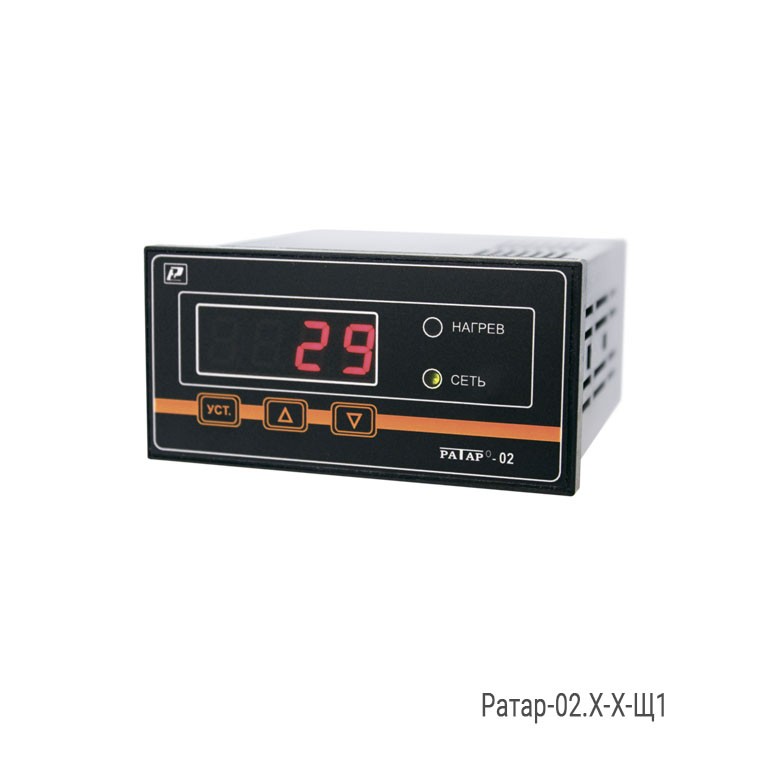

Щ1 – 96х48х112 мм

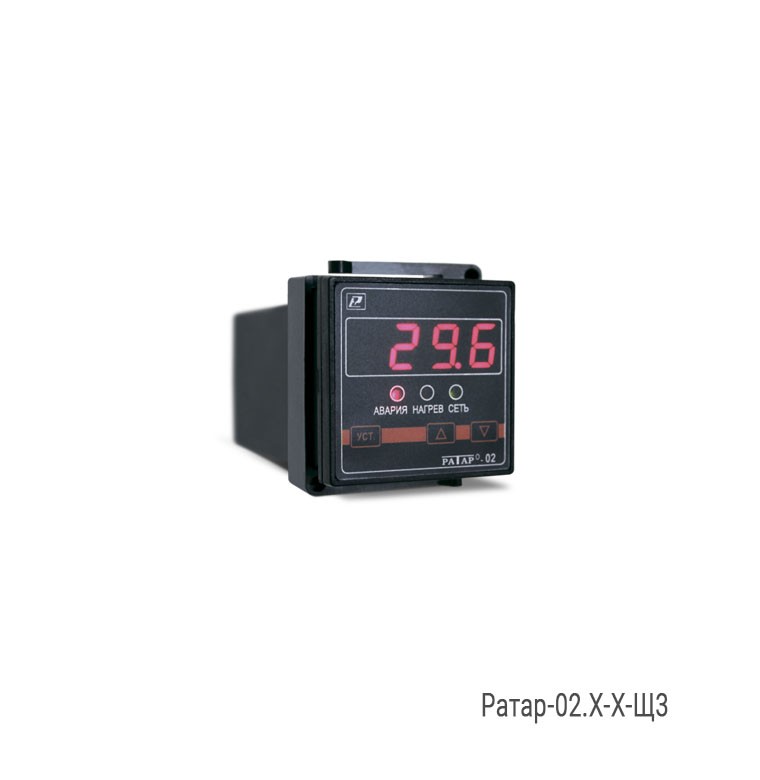

Щ3 – 48х48х112 мм

+

+

+

+

+

-

+

+

+

+

+

+

Программируемая логика работы выходного устройства

1 – нагреватель, 2 – холодильник, 3 – сигнализатор нахождения в заданных границах, 4 – сигнализатор выхода за заданные границы, 5 – режим индикации температуры

Задание смещения нуля и наклона без нарушения юстировки

-

+

+

Задание задержки включения-выключения выходного устройства

+

Масса

не более 0,40 кг
