“ТКА-ДОЦ” Оптический датчик с цифровым выходом

Описание оптического датчика с цифровым выходом ТКА-ДОЦ:

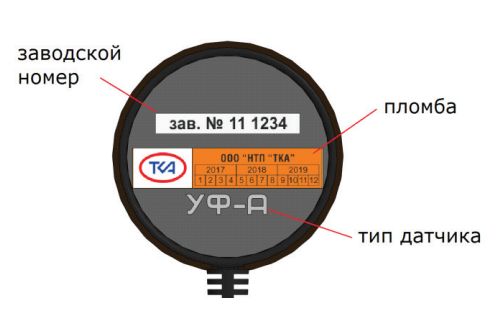

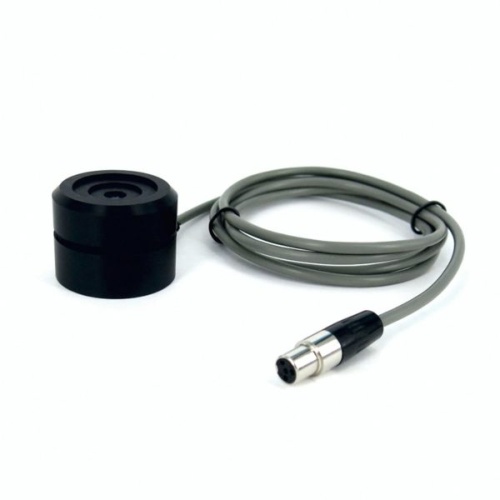

Конструктивно датчик ТКА-ДОЦ выполнен в виде единого блока с кабелем для осуществления подключения питания и обмена данными.

Принцип работы датчика ТКА-ДОЦ заключается в преобразовании фотоприёмным устройством оптического излучения в электрический сигнал с последующей передачей результата измерения по проводному интерфейсу в виде цифрового кода.

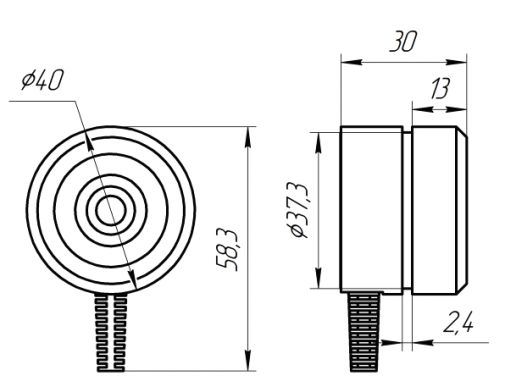

В корпусе датчика по диаметру сделана проточка шириной 2,4 мм для крепления датчика на штативное крепление (опция) или на оснастке, имеющейся у потребителя. Для работы датчик подключение может производиться к Блоку обработки информации (ЮСУК.10.0002 БОИ ТКА-УФД, поставляется отдельно) или любому устройству, имеющему соответствующие характеристики.

Обмен данными производится по протоколу UART. Параметры подключения:

• Бодрейт (Baud rate) 115200;
• Биты данных (Data bits) 8;
• Стоп-биты (Stop bits) 1;
• Четность (Parity) нет (none).

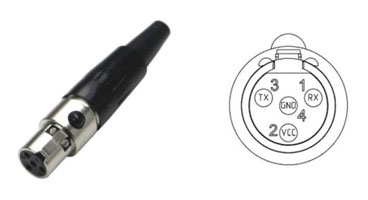

Разъем и обозначение контактов (вид спереди)

Положение плоскости фотометрирования в зависимости от спектрального диапазона датчика

Датчик облученности

Расположите датчик плоскостью фотометрирования в точке измерения по направлению к измеряемому объекту. Плоскость фотометрирования зависит от спектрального диапазона датчика облученности. Проследите за тем, чтобы на входную диафрагму не падала тень от оператора, производящего измерения, а также тень от временно находящихся посторонних предметов. Угловой размер измеряемого источника излучения, видимый из точки измерения, не должен превышать ±10°.

Датчик освещенности

Плоскостью фотометрирования является внешняя грань рассеивателя, при этом она совпадает с внешней гранью корпуса датчика. Конструкция корпуса обеспечивает угловую косинусную характеристику чувствительности. Для проведения измерений расположите датчик плоскостью фотометрирования в точке измерения. Убедитесь в равномерности освещенности на входном окне датчика.

Датчик яркости

Данный вид датчика предназначен для измерения яркости протяженных самосветящихся объектов накладным методом. Для измерения расположите датчик вплотную к объекту измерения без зазоров. При этом яркость объекта в поле зрения прибора должна быть равномерной.
