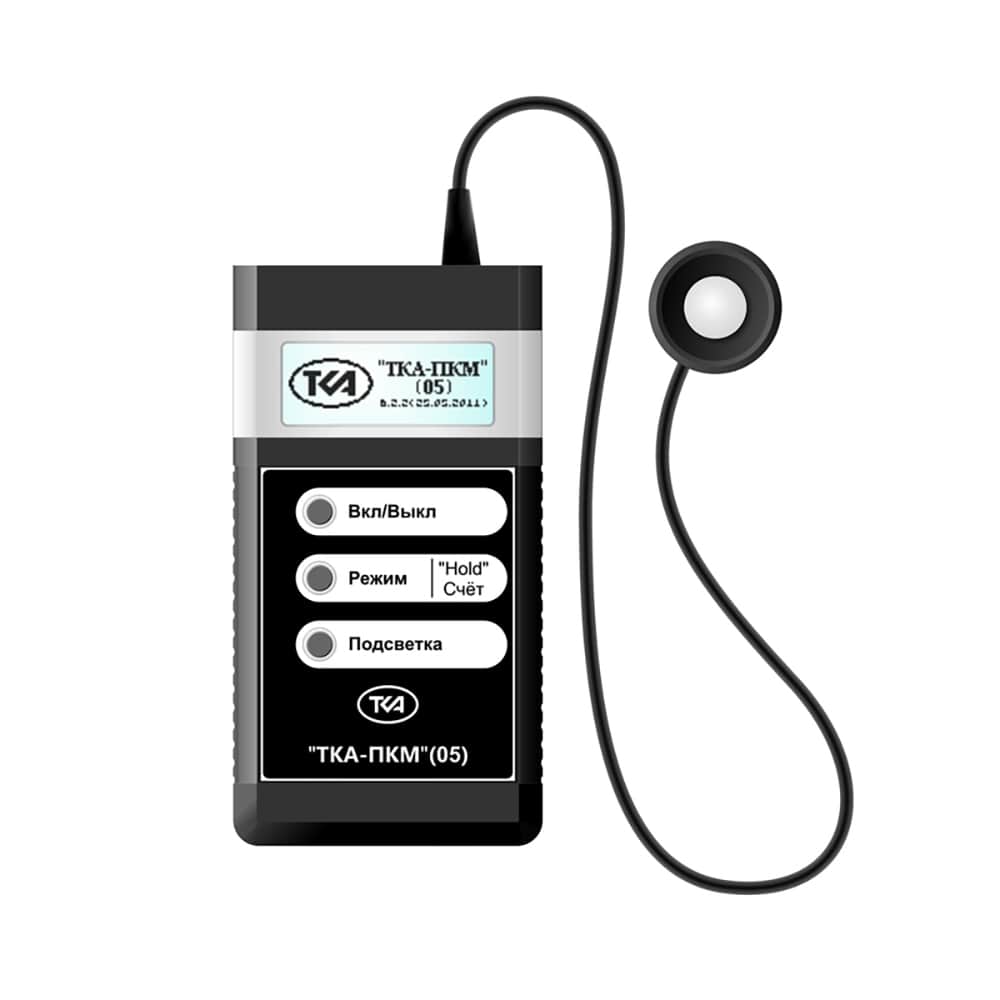

ТКА-ПКМ (05) Люксметр для измерения освещенности с USB

Назначение прибора

Прибор предназначен для измерения освещённости, создаваемой различными произвольно пространственно расположенными источниками. Дополнительно реализован вывод информации на  порт USB, данные передаются только с прибора на ПК. Скорость обновления информации с прибора составляет три измерения в сек. В комплект поставки входит кабель связи с ПК и диск с программным обеспечением под Windows

Основные технические характеристики

Условия эксплуатации прибора

Габаритные размеры прибора

Область применения прибора

Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Комплектация:

• Прибор комбинированный «ТКА-ПКМ»(05)
• Щелочной элемент питания типа “Крона” (6F22)
• Руководство по эксплуатации
• Паспорт
• Диск с программным обеспечением
• Кабель последовательного порта
• Сумка для прибора
• Транспортная тара

Существенные преимущества перед аналогами

Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление, графический индикатор с подсветкой. Возможность вырезания естественного фона освещения (см. ниже). Дополнительное оснащение интерфейсом связи с ПК позволяет: расширить возможности прибора без ущерба для времени снятия информации, отказаться от бумажных носителей во время проведения замеров параметров освещённости.

• Расчет показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, используется 12-разрядный АЦП. Скорость сброса данных с прибора ТКА-ПКМ(05) увеличена до трех измерений в секунду. В комплект поставки входит кабель связи с ПК и диск с программным обеспечением под Windows

Данные передаются только с прибора на ПК, требуется свободный USB-порт и установка драйвера виртуального СОМ порта (for Windows XP/7/10). Прибор передает информацию в последовательный порт в текстовом режиме с использованием OEM 866 кодировки.

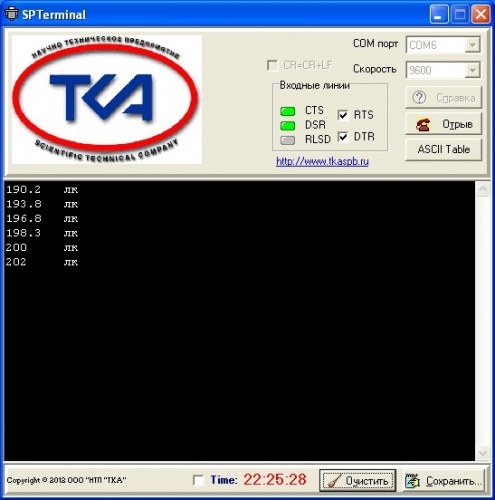

Для приема информации необходимо сконфигурировать последовательный порт ПК в режим 9600 бит/c, 8 бит данных, без бита четности и один стоповый бит и использовать любую терминальную программу. Для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал для переходников USB<->COM (или микроконтроллеров) на FT232RL.

Простой формат сброса данных и CDC – устройство позволяет использовать любую терминальную программу на различных операционных системах.

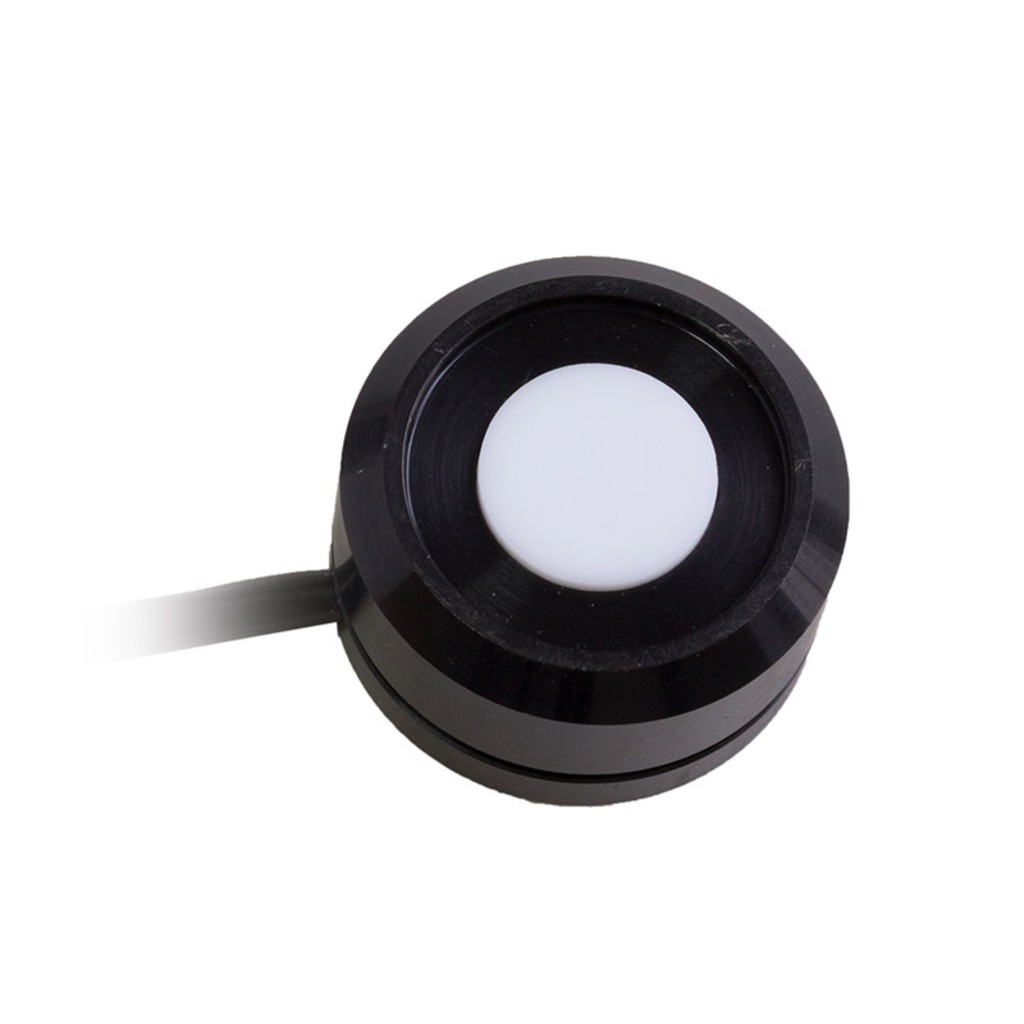

• Расчет цилиндрической косинусной насадки люксметра (Результаты исследований показали, что использование стекла МС-13 толщиной более 2,5 мм и высотой выступающей части над корпусом равной 1,5 мм обеспечивают формирование пространственной характеристики с погрешностью не более 5%. Этого вполне достаточно для применения подобной конструкции в рабочих средствах измерения). (*.pdf)
• Простой способ измерения светового потока, подходит для приближенной оценки светового потока большинства светильников или светодиодных модулей.
• Возможность вырезания естественного фона освещения

Наличие функции первоначального затемнения датчика позволяет при выключенном искусственном освещении в обследуемой точке измерить освещённость, обусловленную наличием естественного освещения. При дальнейшем измерении прибор будет вычитать из значения измеренной освещённости в этой же точке начально измеренный уровень естественной освещенности: Е_иск = Е - Е _ест. Высокая стабильность во времени темновых характеристик используемого фотодатчика и заводская коррекция начального темнового уровня канала при нормальных условиях градуировки позволяет оценить границы основной относительной погрешности результата измерений, выполненных таким способом, при условии незначительности вклада случайной составляющей, как θ = 1,1√2 θ_пр , где θ_пр – относительная погрешность прибора, ( θ = 12,5%, при θ_пр = 8% ), при доверительной вероятности P = 0,95.
При этом необходимо учитывать, что пока будут выполняться оба этапа измерения, уровень естественной освещенности должен оставаться постоянным, т.е. в условиях максимальной стабильной световой обстановки:

• плотная облачность;
• отсутствие движения людей и объектов в районе точки измерения;
• минимальное время между этапами измерения.
