ТКА-ПКМ (24) Термогигрометр с расчётом ТНС-индекса и поверкой

Температура воздуха: от 0 до +50 градусов Цельсия, ПГ 0,5 градуса. Относительная влажность: от 10 до 98 %, ПГ 5,0%. Температуры внутри чёрного шара. ТНС-индекс. WBGT-индекса. Температуры точки росы. Температуры влажного термометра. Вывод информации на ПК. Внесен в Госреестр средств измерений. Цена включает поверку.

Назначение прибора

Прибор предназначен для измерения в помещениях относительной влажности, температуры воздуха и температуры внутри чёрного шара, а также отображения вычисляемых в режиме реального времени параметров:

• ТНС и WBGT-индексов (°С),
• температуры влажного термометра (tвл, °С),
• температуры точки росы (tтр, °С),
• средней температуры излучения (tрад.ср., °С),
• интенсивности теплового облучения (Вт/м2).

Основные абсолютные погрешности измерений

Диапазон показаний температуры влажного термометра вычисляется согласно аналитической формуле, полученной статистической обработкой Таблиц психрометрических (ГОСТ 8.524-85).

Диапазон показаний температуры точки росы определяется в соответствии с ГОСТ 8.524-85.

Диапазон показаний индекса тепловой нагрузки среды (ТНС-индекса) вычисляется по формуле для расчёта ТНС внутри помещений:

ТНС = 0,7· tвл + 0,3 · tsph, где tвл — температура влажного термометра, tsph — температура чёрного шара.

Диапазон показаний средней радиационной температуры вычисляется, согласно ISO 7726, по формуле:

tрад.ср. = [ (tsph + 273,2)4 + 0,48 · 108 · (tsph – t)5/4 ]1/4 – 273,2, °С.

Диапазон показаний интенсивности теплового облучения вычисляется, согласно ISO 7726, по формуле:

W = 5,67 · 10-8 · [ (tрад.ср. + 273,2)4 – (t + 273,2)4], Вт/м2.

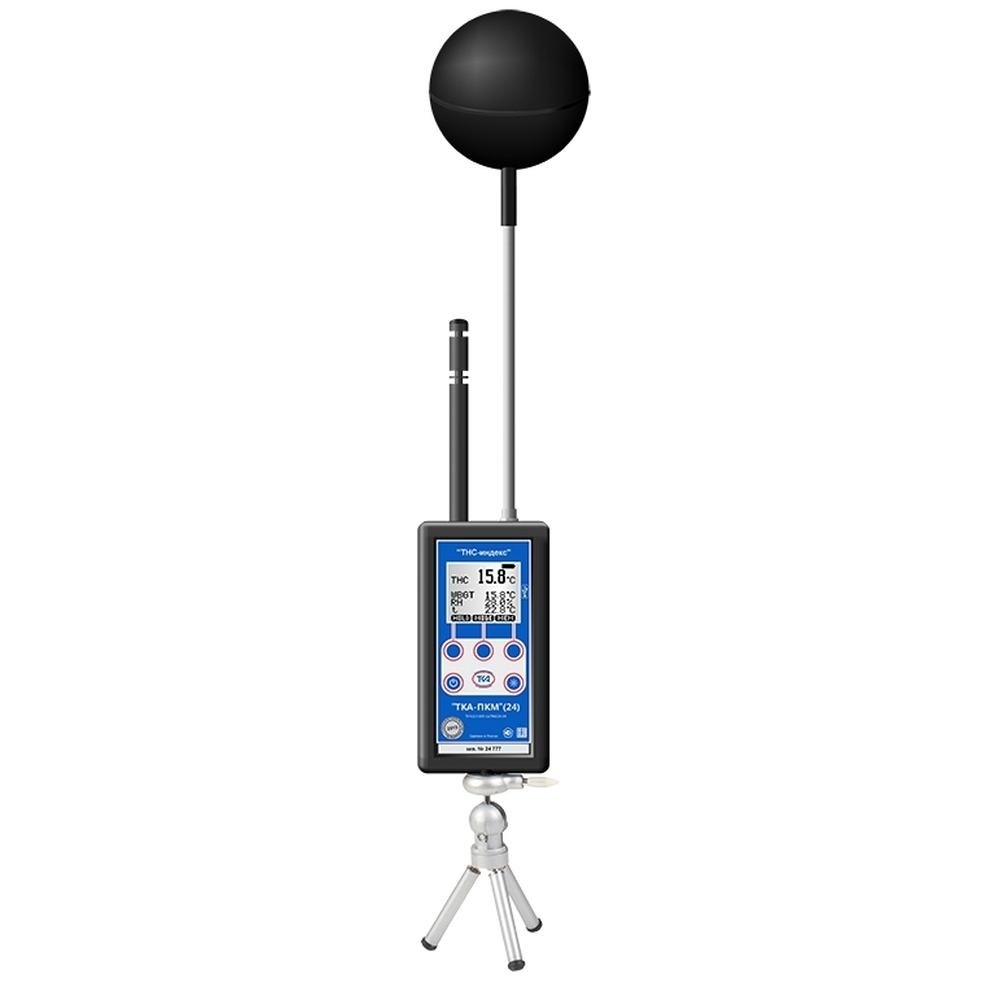

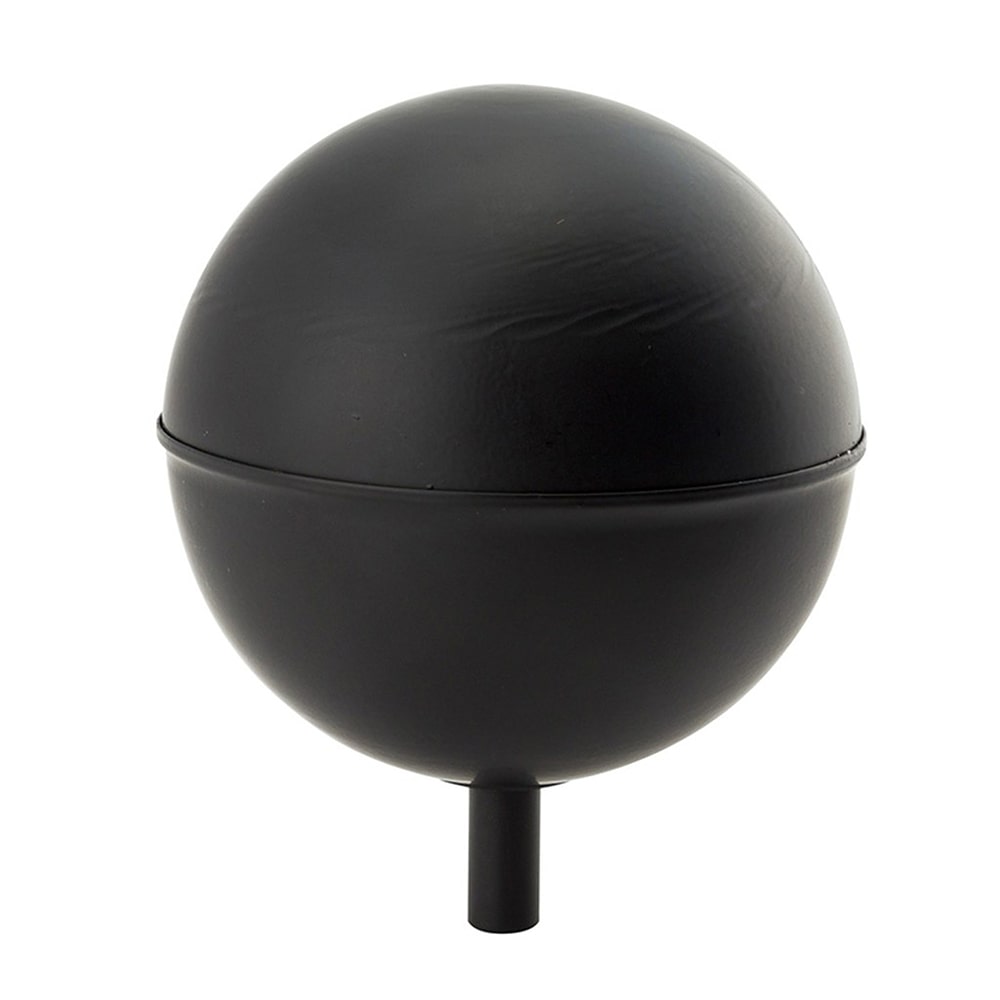

В комплект поставки входит чёрный шар (сфера) диаметром 90 мм; батарея щелочная повышенной ёмкости (типоразмер «Крона»); штатив-три под настольный (по заказу напольный штатив высотой h=1,3 м); кабель связи с ПК (через USB) и диск с программным обеспечением.

Область применения прибора

Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Комплектация:

• Прибор комбинированный «ТКА-ПКМ»(24)
• Элемент питания типа «АА» (2 шт)
• Штатив-трипод настольный
• Чёрный шар (сфера)
• Руководство по эксплуатации
• Паспорт
• Диск с программным обеспечением
• Кабель последовательного порта
• Сумка для прибора
• Транспортная тара

Существенные преимущества перед аналогами

Прямых аналогов нет. В приборе реализована уникальная возможность определения значений ТНС и WBGT индексов в режиме реального времени благодаря одновременному измерению температур воздуха и внутри чёрного шара, влажности воздуха и вычислению точных значений температуры влажного термометра по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ № 2004611468.

Дополнительное одновременное определение значений средней температуры излучения и интенсивности теплового облучения обеспечивает эффективную и достоверную оценку возможного теплового перегрева при исследовании горячей окружающей среды.

Оснащение USB-интерфейсом позволяет: расширить возможности прибора без ущерба для времени снятия информации, отказаться от бумажных носителей во время считывания параметров микроклимата.

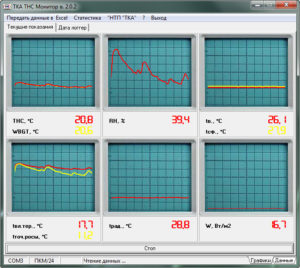

Диапазон измерения температуры внутри чёрного шара расширен до +100°С. Увеличена длина зонда для измерения температуры внутри чёрного шара, что улучшило тепловую развязку между корпусом прибора и черным шаром. Введена функция установки оператором времени экспозиции при измерении тепловых индексов и параметров, в пределах от 5 до 60 мин., с дискретностью 5 мин. Весь процесс измерения ТНС и WBGT индексов полностью автоматизирован. Введены дополнительные функции обработки получаемой информации: запоминание, усреднение, выделение минимальных и максимальных значений, графическое отображение измеряемых и вычисляемых параметров микроклимата.
