ТМВ-610Р ЭКМ кл 1,5 Мановакуумметр электроконтактный 150 мм, тип ТМ серия 10, исполнение стандартное, кл. 1,5, черный, Росма
РОСМА
Отзывов: 0
Добавить отзывДобавить отзыв

Описание товара:

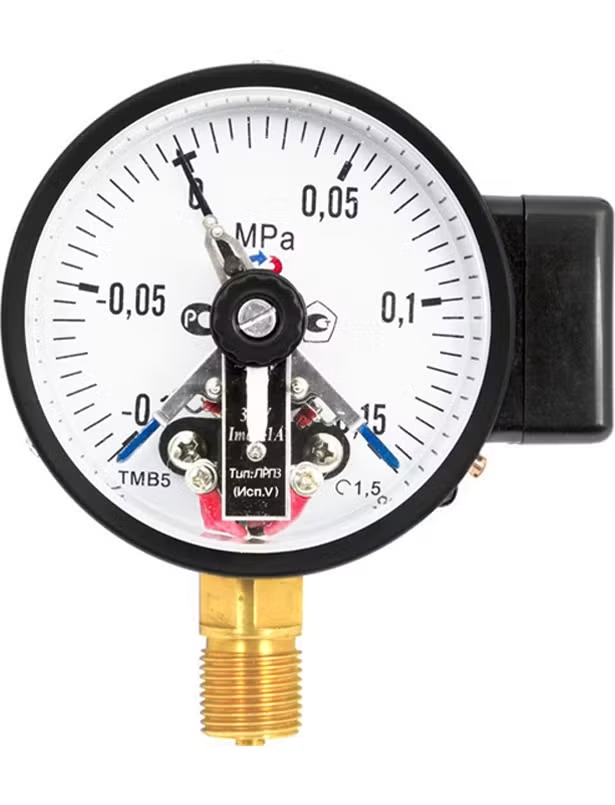

Мановакууметр общетехнический радиальный ТМВ-610Р ЭКМ кл. 1,5. Тип ТМ (ТВ, ТМВ), серия 10, IP40 диаметром 150 мм. Мановакууметр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная группа мановакууметра снабжена указателями, осуществляющими настройку приставки на пороговое значение (значение уставки), а группа приставки механически связана со стрелкой показывающего прибора. При прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Мы предлагаем мановакууметра ЭКМ с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи. Они имеют большую разрывную мощность, по сравнению с ЭКМ со скользящими контактами. Дополнительное преимущество электроконтактного мановакууметра с магнитным поджатием – это надежное электрическое соединение при динамических нагрузках.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Другие варианты товара:
Диапазон показаний давлений, МПа:
Тип электрической схемы ЭКП:
Расположение штуцера:
механизм:
Медный сплав
Резьба присоединения:
Характеристики:
Все характеристики
Класс точности манометра
1.5
Производитель
РОСМА
Циферблат манометра
Алюминий, шкала черная на белом фоне
Материал штуцера манометра
Медный сплав
Максимальное напряжение манометра ЭКМ, В
−220, ~380
Максимальный ток манометра ЭКМ, А
1
Тип контактов манометра ЭКМ
С магнитным поджатием, серебряное покрытие
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени
Другие варианты товара
Наименование
Диапазон показаний давлений, МПа
Тип электрической схемы ЭКП
Расположение штуцера
Резьба присоединения
механизм
Стоимость
Наличие
В корзину
ТМВ-610Р.01(-0,1-0,15MPa)G1/2.1,5 Мановакуумметр ЭКМ
ТМВ-610Р.01(-0,1-0,15MPa)G1/2.1,5 Мановакуумметр ЭКМ
-0,1-0,15MPa
I
радиальное
M20x1,5
Медный сплав
3 195 ₽ / шт
Под заказПод заказ
В корзину
ТМВ-610Р.01(-0,1-0,15MPa)M20x1,5.1,5 Мановакуумметр ЭКМ
ТМВ-610Р.01(-0,1-0,15MPa)M20x1,5.1,5 Мановакуумметр ЭКМ
-0,1-0,15MPa
I
радиальное
M20x1,5
Медный сплав
3 195 ₽ / шт
Под заказПод заказ
В корзину
ТМВ-610Р.01(-0,1-0,3MPa)G1/2.1,5 Мановакуумметр ЭКМ
ТМВ-610Р.01(-0,1-0,3MPa)G1/2.1,5 Мановакуумметр ЭКМ
-0,1-0,3MPa
I
радиальное
M20x1,5
Медный сплав
3 195 ₽ / шт
Под заказПод заказ
В корзину
ТМВ-610Р.01(-0,1-0,3MPa)M20x1,5.1,5 Мановакуумметр ЭКМ
ТМВ-610Р.01(-0,1-0,3MPa)M20x1,5.1,5 Мановакуумметр ЭКМ
-0,1-0,3MPa
I
радиальное
M20x1,5
Медный сплав
3 195 ₽ / шт
Под заказПод заказ
В корзину
ТМВ-610Р.01(-0,1-0,5MPa)G1/2.1,5 Мановакуумметр ЭКМ
ТМВ-610Р.01(-0,1-0,5MPa)G1/2.1,5 Мановакуумметр ЭКМ
-0,1-0,5MPa
I
радиальное
M20x1,5
Медный сплав
3 195 ₽ / шт
Под заказПод заказ
В корзину
ТМВ-610Р.01(-0,1-0,5MPa)M20x1,5.1,5 Мановакуумметр ЭКМ
ТМВ-610Р.01(-0,1-0,5MPa)M20x1,5.1,5 Мановакуумметр ЭКМ
-0,1-0,5MPa
I
радиальное
M20x1,5
Медный сплав
3 195 ₽ / шт
Под заказПод заказ
В корзину
ТМВ-610Р.01(-0,1-0,9MPa)G1/2.1,5 Мановакуумметр ЭКМ
ТМВ-610Р.01(-0,1-0,9MPa)G1/2.1,5 Мановакуумметр ЭКМ
-0,1-0,9MPa
I
радиальное
M20x1,5
Медный сплав
3 195 ₽ / шт
Под заказПод заказ
В корзину
ТМВ-610Р.01(-0,1-0,9MPa)M20x1,5.1,5 Мановакуумметр ЭКМ
ТМВ-610Р.01(-0,1-0,9MPa)M20x1,5.1,5 Мановакуумметр ЭКМ
-0,1-0,9MPa
I
радиальное
M20x1,5
Медный сплав
3 195 ₽ / шт
Под заказПод заказ
В корзину
ТМВ-610Р.01(-0,1-1,5MPa)G1/2.1,5 Мановакуумметр ЭКМ
ТМВ-610Р.01(-0,1-1,5MPa)G1/2.1,5 Мановакуумметр ЭКМ
-0,1-1,5MPa
I
радиальное
M20x1,5
Медный сплав
3 195 ₽ / шт
Под заказПод заказ
В корзину
ТМВ-610Р.01(-0,1-1,5MPa)M20x1,5.1,5 Мановакуумметр ЭКМ
ТМВ-610Р.01(-0,1-1,5MPa)M20x1,5.1,5 Мановакуумметр ЭКМ
-0,1-1,5MPa
I
радиальное
M20x1,5
Медный сплав
3 195 ₽ / шт
Под заказПод заказ
В корзину
Показать ещё

Описание товара

Описание
Чертежи
Монтаж и эксплуатация
Карта заказа

Мановакууметр общетехнический радиальный ТМВ-610Р ЭКМ кл. 1,5. Тип ТМ (ТВ, ТМВ), серия 10, IP40 диаметром 150 мм. Мановакууметр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная группа мановакууметра снабжена указателями, осуществляющими настройку приставки на пороговое значение (значение уставки), а группа приставки механически связана со стрелкой показывающего прибора. При прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Мы предлагаем мановакууметра ЭКМ с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи. Они имеют большую разрывную мощность, по сравнению с ЭКМ со скользящими контактами. Дополнительное преимущество электроконтактного мановакууметра с магнитным поджатием – это надежное электрическое соединение при динамических нагрузках.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Чертежи

Манометры ЭКМ ТМ-10 кл. 1,5.jpg

Основные размеры (мм), вес (кг):

Тип

Ø

D1

D2

b

h

k

m

p

p1

S

G

d1

f1

f5

Вес

ТМ-510Р.05

100

100

98

42

82

17

40

20

50

17

G½ или M20×1,5

—

—

—

0,41

ТМ-510РКТ.05

5,5

3

80

0,46

ТМ-510Р.05 (100 МПа)

43

85

19

—

—

—

0,62

ТМ-510РКТ.05 (100 МПа)

5,5

3

80

0,67

ТМ-610Р.05

150

150

148

48

109

18

38

—

—

—

0,70

ТМ-610РКТ.05

7

4

128

0,81

ТМ-610Р.05 (100 МПа)

50

19

—

—

—

1,07

ТМ-610РКТ.05 (100 МПа)

7

4

128

1,18

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.


Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

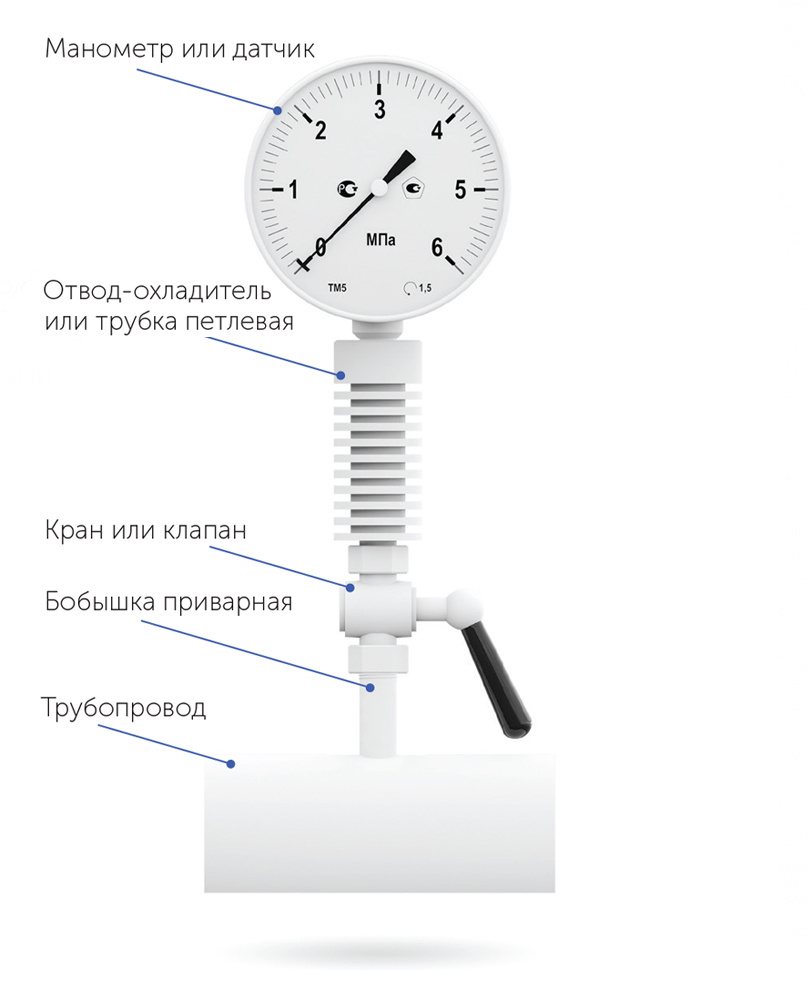

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

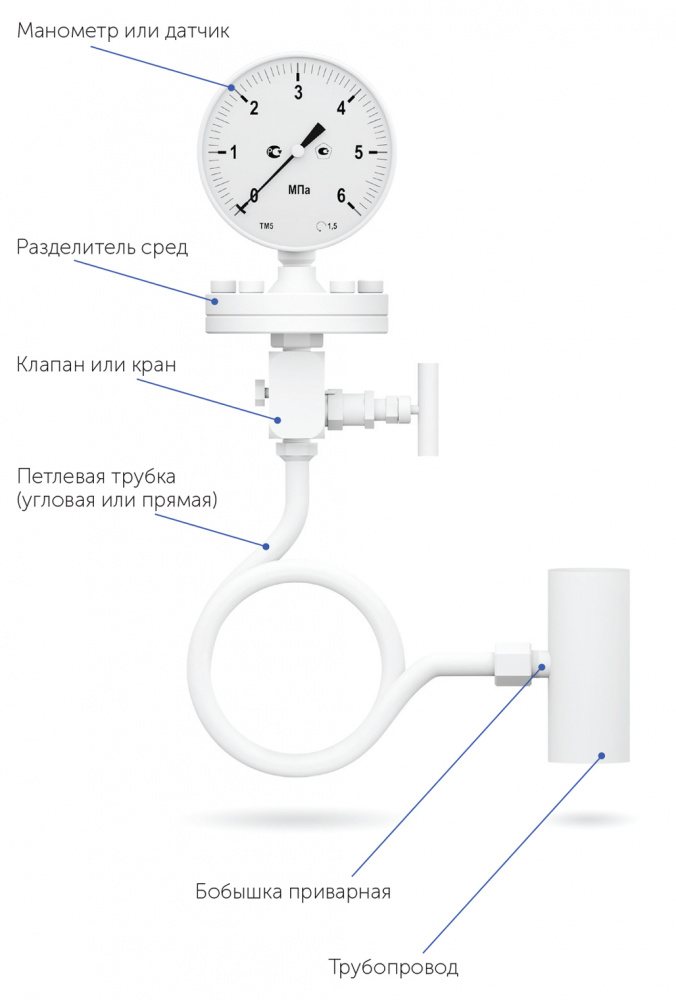

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Схема 8 (ТМ_ разделитель_ петлевая угол).jpg

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип

манометр

ТМ

вакуумметр

ТВ

мановакуумметр

ТМВ

Диаметр корпуса, мм

100

5

150

6

Материал корпуса

сталь

1

Материал штуцера и чувствительного элемента

медный сплав

0

Присоединение (расположение штуцера)

радиальное

Р

радиальное с задним фланцем

РКТ

Гидрозаполнение

нет

0

Электроконтактная приставка

Исполнение I

1

Исполнение II

2

Исполнение III

3

Исполнение IV

4

Исполнение V

5

Исполнение VI

6

Диапазон показаний давлений, МПа

ТМ

0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100

ТВ

−0,1…0

ТМВ

−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Резьба присоединения

G½ / М20×1,5

Класс точности

1,5

Пример обозначения: ТМ − 5 1 0 Р. 05 (0−1 МПа) G½. 1,5

Не можете выбрать манометр? Закажите консультацию!

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время
Обратная связь

Характеристики

Прочие
Класс точности манометра 1.5
Производитель РОСМА
Циферблат манометра Алюминий, шкала черная на белом фоне
Материал штуцера манометра Медный сплав
Максимальное напряжение манометра ЭКМ, В −220, ~380
Максимальный ток манометра ЭКМ, А 1
Тип контактов манометра ЭКМ С магнитным поджатием, серебряное покрытие
Чувствительный элемент Медный сплав
Расположение штуцера радиальное
Базовая единица PCE
Диапазон показаний давлений, МПа -0,1-1,5MPa
Тип электрической схемы ЭКП I
механизм Медный сплав
Резьба присоединения M20x1,5
Материал корпуса манометр сталь 10, цвет черный
Диаметр корпуса, мм 150
Диапазон рабочих температур измеряемой среды, °C −50…+150
Диапазон рабочих температур окружающей среды, °C −60…+60
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Кольцо манометра Сталь 10, цвет черный
Максимальная разрывная мощность контактов 30 Вт, 50 В·А
Межповерочный интервал 2 года
Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Подключение контактов манометра Через клеммную коробку сбоку на корпусе
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений ±4
Стекло манометра Органическое
Степень защиты IP40
Техническая документация ТУ 4212-001-4719015564-2008; ГОСТ 2405-88
Элемент каталога ТМВ-610Р ЭКМ кл 1,5 Мановакуумметр электроконтактный 150 мм, тип ТМ серия 10, исполнение стандартное, кл. 1,5, черный, Росма [116036]
