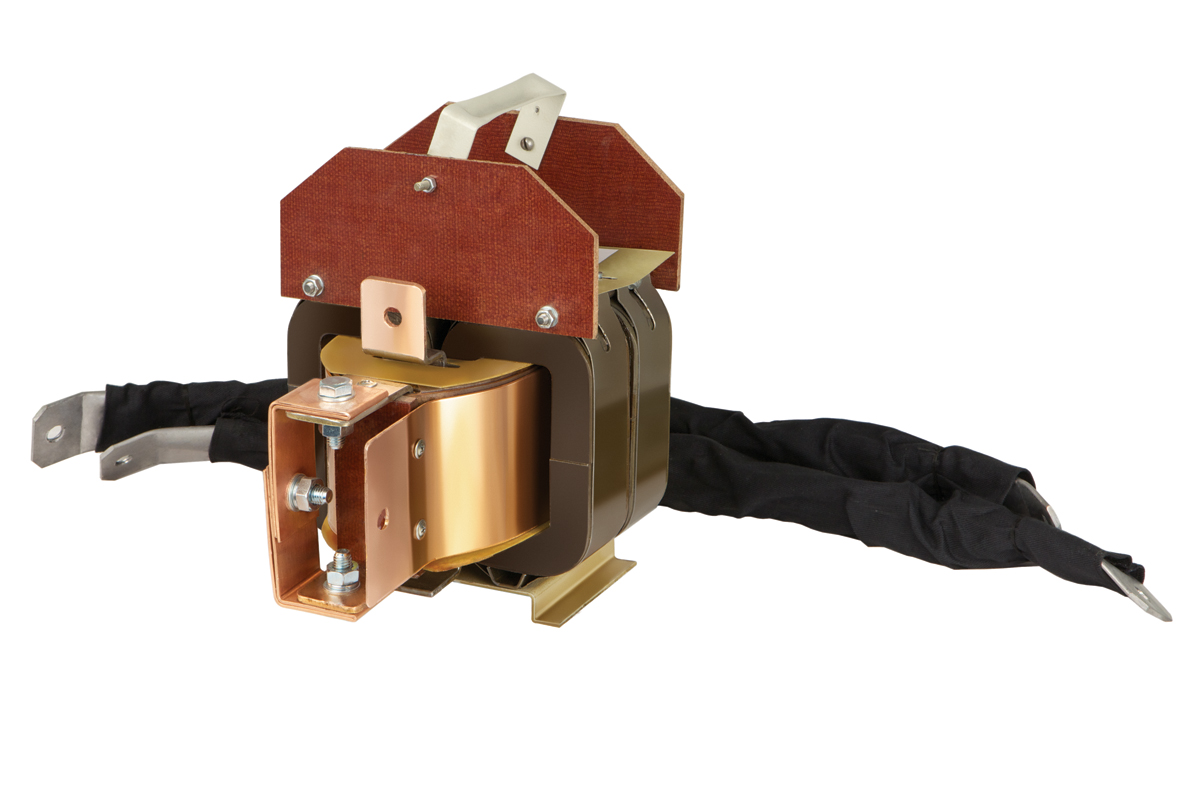

Трансформатор НТ-12

Трансформатор нагрузочный НТ-12 может работать как в автономном режиме, так и в составе с комплектным испытательным устройством серии «Сатурн». При этом испытательное устройство обеспечивает электронную регулировку тока первичной обмотки трансформатора и задание длительности протекания тока. Кроме этого, обеспечивается автоматическое измерение тока вторичной обмотки и времени отключения защиты.

Конструкция обмоток трансформатора позволяет подключать их последовательно или параллельно в зависимости от напряжения питающей сети (220 или 380 В) и внутреннего сопротивления нагрузки.

При применении трансформатора совместно с устройством «Сатурн-М» обеспечивается:

• малая нагрузка на сеть при получении больших токов;

• электробезопасность за счет разделения первичной и вторичной цепей с гальванической развязкой;

• отсутствие износа и подгорания контактов проверяемого аппарата за счет исключения коммутации высоких напряжений;

• широкий диапазон выходных токов от нескольких десятков до тысяч ампер;

• малые габариты и удобство транспортировки к месту проверки.

Для измерения токов до 15 кА, совместно с Сатурн-М рекомендуется использовать измерительный преобразователь ТМ-0,66.
Устройство комплектуется двумя токопроводами длиной 0,7 м и сечением 240 мм2.

Основные технические характеристики
