Трассотечеискатель "Успех АТГ-425.15Н"

Параметр

Электромагнитный трассо-дефектопоиск

Акустический трассо-дефектопоиск

Вид принимаемого сигнала

непрерывный / прерывистый

монотонный / импульсный

Частоты цифровой фильтрации

Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц

Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц

 Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц

«Широкая полоса»

0,05…8,6 кГц

0,09…2,20 кГц / 0,03…0,50 кГц

Визуальная индикация

ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал

Головные телефоны - синтезированный звук ЧМ

-

Встроенный излучатель - синтезированный звук ЧМ

Питание

напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор

Количество сохраняемых значений в памяти

30

Время непрерывной работы, не менее

20 часов

Диапазон эксплуатационных температур

-20…+50ºС

Класс защиты

IP54

Габаритные размеры

220x102x42 мм

Масса

0,46 кг

Параметр

Значение

Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»

Нагрузка «клипсы» или «клещи»

512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»

«Антенные» режимы

8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH»

Режим работы

«Антенные» режимы

встроенная передающая антенна «LC»

внешняя передающая антенна «АН»

Режим работы

Режимы «модуляции» (сигналы специальной формы)

- прерывистый «ПР» (кратковременные посылки сигнала);
- длительность посылки 0,12 сек.;
- частота следования посылок 1 Гц

- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно)

Выходные параметры при напряжении питания 12…15 В

Выходной ток, А

Ограниченный программой при ручном повышении, ≥

5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»

3 - при частоте 32768 Гц «33»

Заданный для автоматического согласования, ≥

0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»

0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»

Максимальное выходное напряжение, В

В зависимости от «модуляции», ≥

32 - в двухчастотном режиме модуляции «2F»

40 - в других режимах

Максимальная выходная мощность, Вт

Ограниченная программой, ≥

20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»

6 - при частоте 32768 Гц «33»

Источники питания

Напряжение питания

7...15 В

Батарейный комплект «тип С×8»

8 щелочных («alkaline») элементов 1,5 В «тип С»

Внешние источники питания (не входят в комплект поставки)

- аккумулятор «12 В» (например, автомобильный);
- выходное напряжение 11...14 В при токе не менее 4 А

- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность);
- выходное напряжение 15 В, мощность 60 Вт

Время работы («жизненный цикл» зависит от качества батарей)

при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт)

при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено

Функциональные особенности

Автоматическое управление выходной мощностью в процессе генерации

пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания

Согласование с нагрузкой

автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»;
- ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»

ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования

Варианты подключения к исследуемой коммуникации

контактное подключение с возвратом тока через землю

бесконтактное подключение с применением встроенной передающей антенны «LC»

бесконтактное подключение с применением внешней передающей антенны «АН»

бесконтактное подключение с применением индукционных передающих клещей

Конструктивные параметры

Выходной усилитель мощности

модифицированный CLASS D КПД до 85%

Габаритные размеры, мм

216х180х105 мм

Вес, кг

2

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)

Степень защиты корпуса

IP65 (при закрытой крышке корпуса - кейса)

Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса

50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)

Параметр

Значение

Габаритные размеры прибора, не более, мм

60х130

Масса, не более, кг

0,95

№

Наименование

Количество

1

Трассопоисковый приемник АП-027M

1 шт.

2

Генератор АГ-105

1 шт.

3

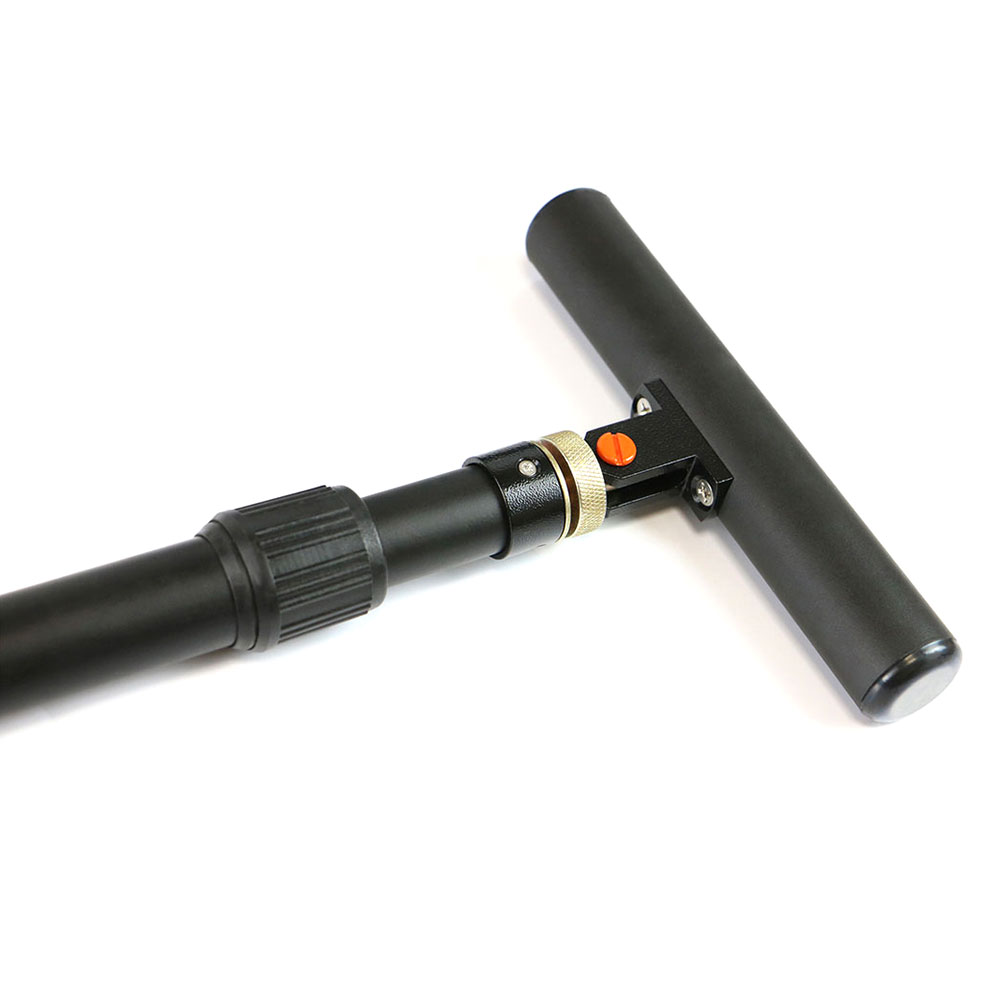

Датчик электромагнитный EMD-257

1 шт.

4

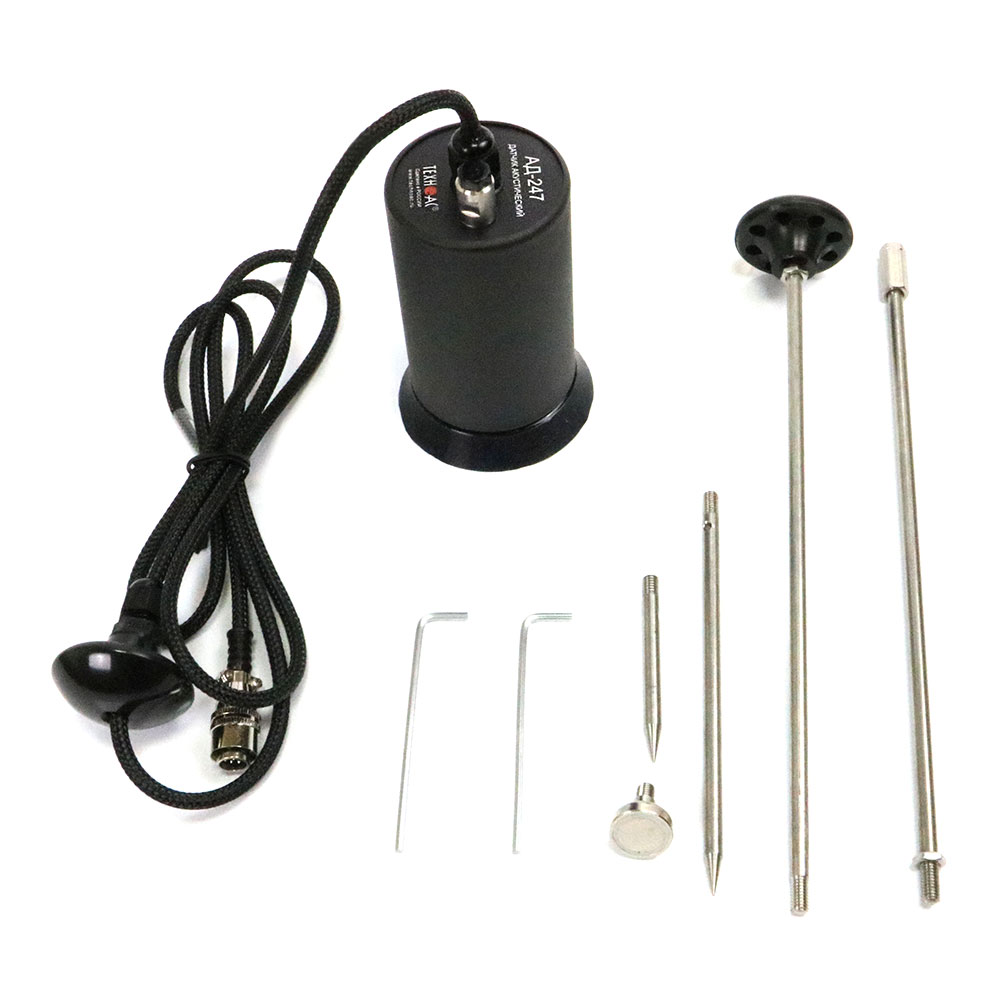

Комплект акустического датчика AD-257

1 шт.

5

Головные телефоны

1 шт.

6

Держатель для приемника АП-027.00.010

1 шт.

7

Батарейки для приемника (AA)

4 шт.

8

Батарейки R14

8 шт.

9

Кабель АГ120.02.020

1 шт.

10

Кабель АГ120.02.050

1 шт.

11

Кабель АГ105.02.020

1 шт.

12

Контакт магнитный АГ120.02.090

2 шт.

13

Штырь заземления АГ110.02.004

2 шт.

14

Кабель для подключения внешнего аккумулятора AP027.02.030

1 шт.

15

Сумка для электромагнитного датчика EMD-257 (чехол 53186)

1 шт.

16

Сумка для комплекта (чехол 53222)

1 шт.

17

Крестовая отвертка

1 шт.

18

Руководство по эксплуатации

3 шт.

19

Паспорт

1 шт.

№

Наименование

1

Индукционная антенна ИЭМ-301.5

2

Комплект аккумуляторов и зарядное устройство для приемника АП-027M
