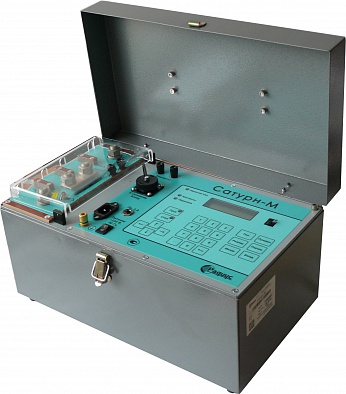

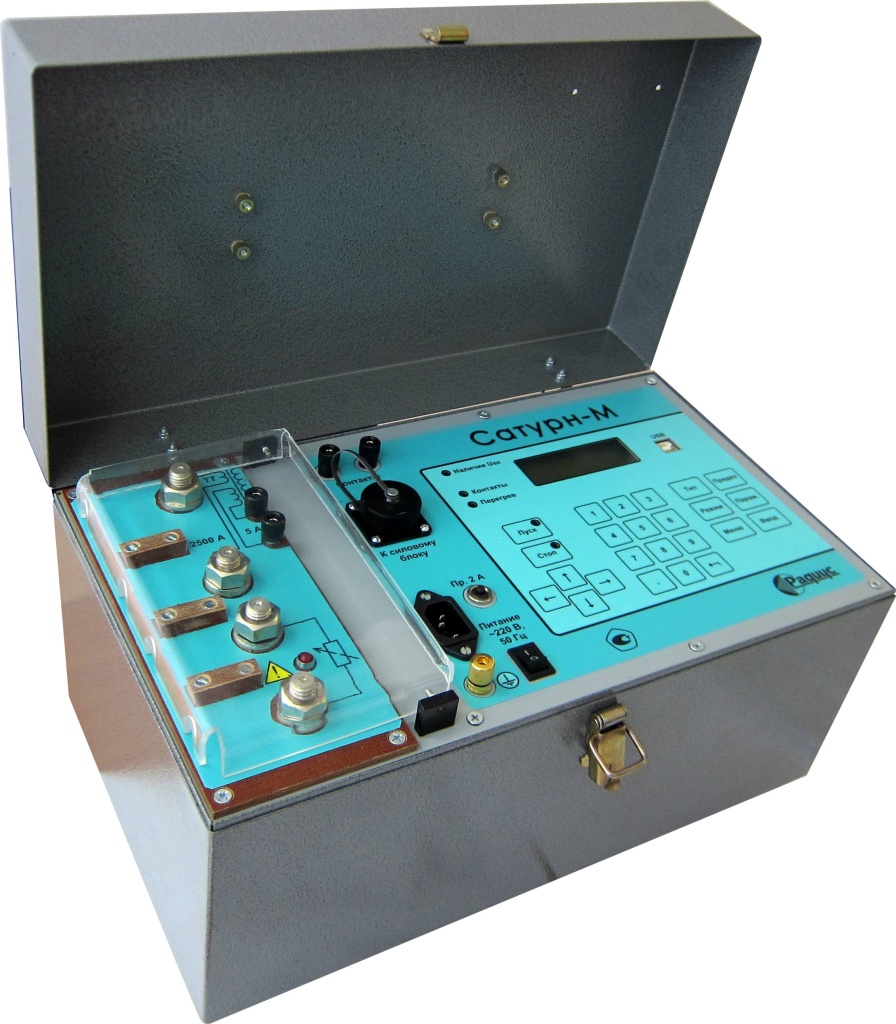

Устройство Сатурн-М1 для проверки автоматических выключателей (до 12 кА)

Параметр

Значение

Электрическое питание блока «Сатурн-М» осуществляется от сети переменного тока
напряжением, В
частотой, Гц

220
50

Диапазон допустимого напряжения питания, В

от 187 до 242

Мощность, потребляемая блоком из сети, Вт, не превышает

20

«Сатурн-М1» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А

от 30 до 12000

Диапазоны измерения силы переменного тока с встроенным измерительным трансформатором тока, А

от 0,025 до 25
от 0,25 до 250
от 2,5 до 2500

Диапазоны измерения силы переменного тока с внешним измерительным трансформатором тока, кА

от 0,01 до 99,99

Пределы основной приведенной погрешности измерений силы тока во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более

±(1,5 + 3 ед. мл. разр.)

Пределы основной приведенной погрешности измерений силы тока при использовании внешнего измерительного трансформатора тока (ТТ) при времени измерения не менее 0,02 с, %, не более

±(1,5 + погрешность ТТ+ 3 ед. мл. разр.)

Диапазон задания длительности протекания тока, с

от 0,02 до 7200

Диапазоны измерения времени срабатывания, с

от 0,001 до 0,999
от 1,00 до 99,99
от 1 до 7200

Пределы допустимой абсолютной погрешности измерений времени:
- для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов, c, не превышают
- для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока, c, не превышают

±0,01


±0,02

Пределы основной относительной погрешности измерений времени:
- при измерении величин от 1 до 100 с, %
- при измерении величин более 100 с, %

±(1 + 3 ед. мл. разр.)

±(2 + 3 ед. мл. разр.)

Габаритные размеры блока «Сатурн-М» и силового блока не превышают, мм

400x235x230

Масса блока «Сатурн-М» не превышает, кг

13

Масса силового блока устройства «Сатурн-М1» не превышает, кг

13

№

Наименование

Количество

1

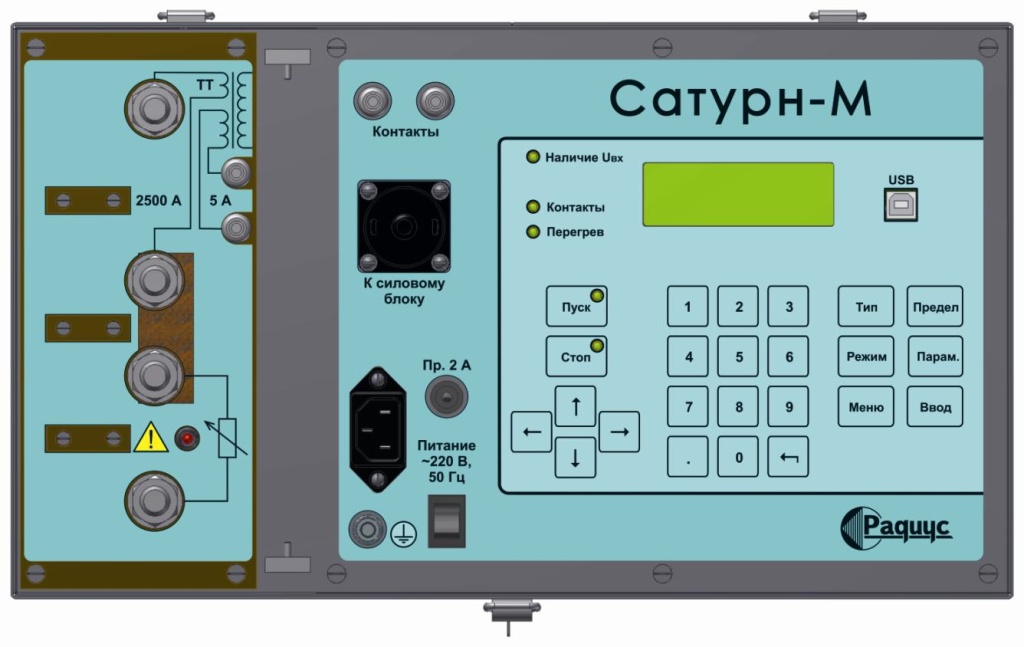

Блок Сатурн-М

1

3

Блок силовой

1

3

Кабель

1

4

Руководство по эксплуатации

1

5

Паспорт

1
