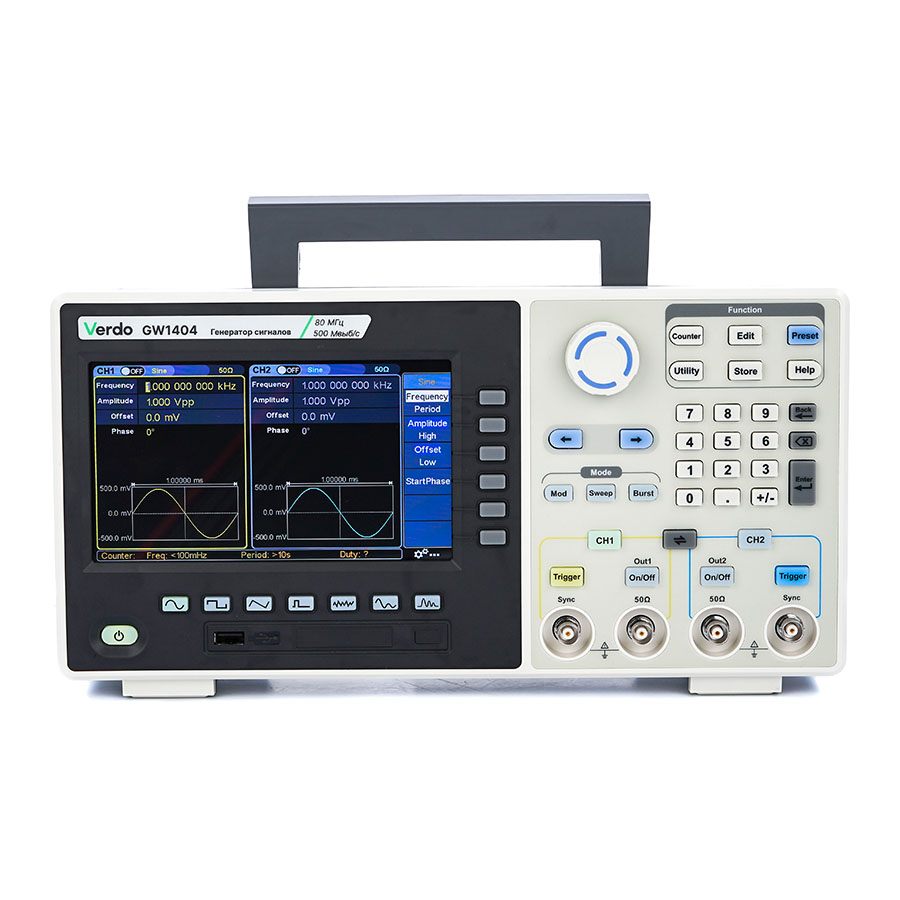

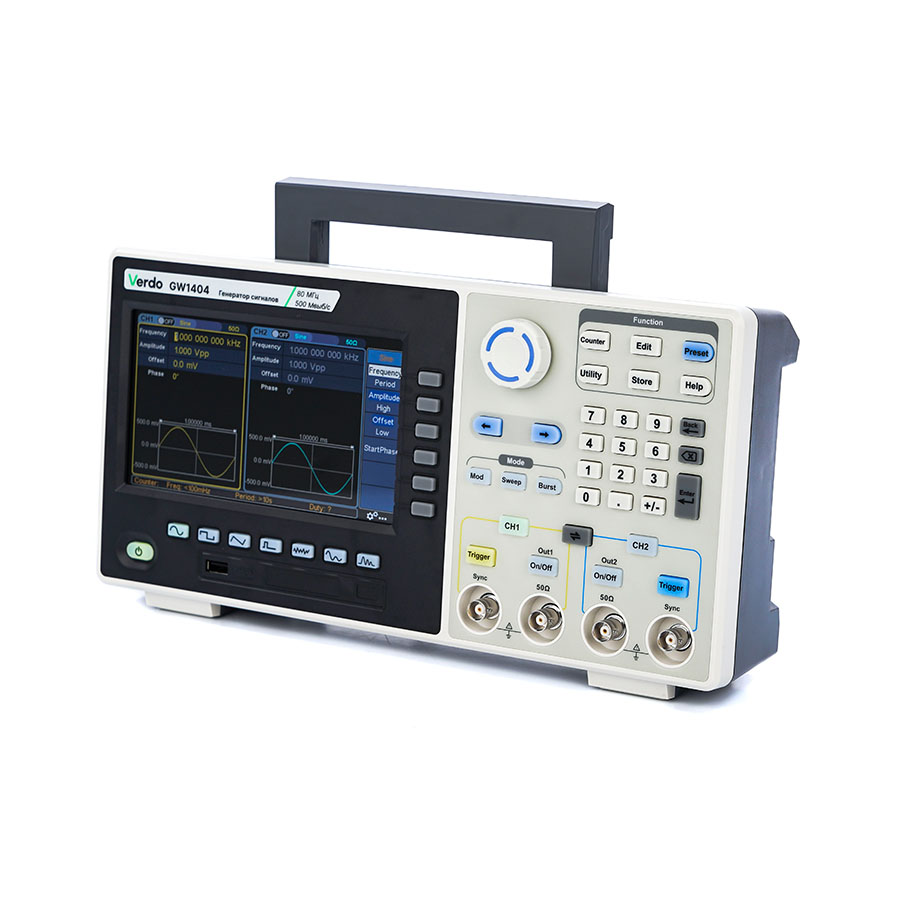

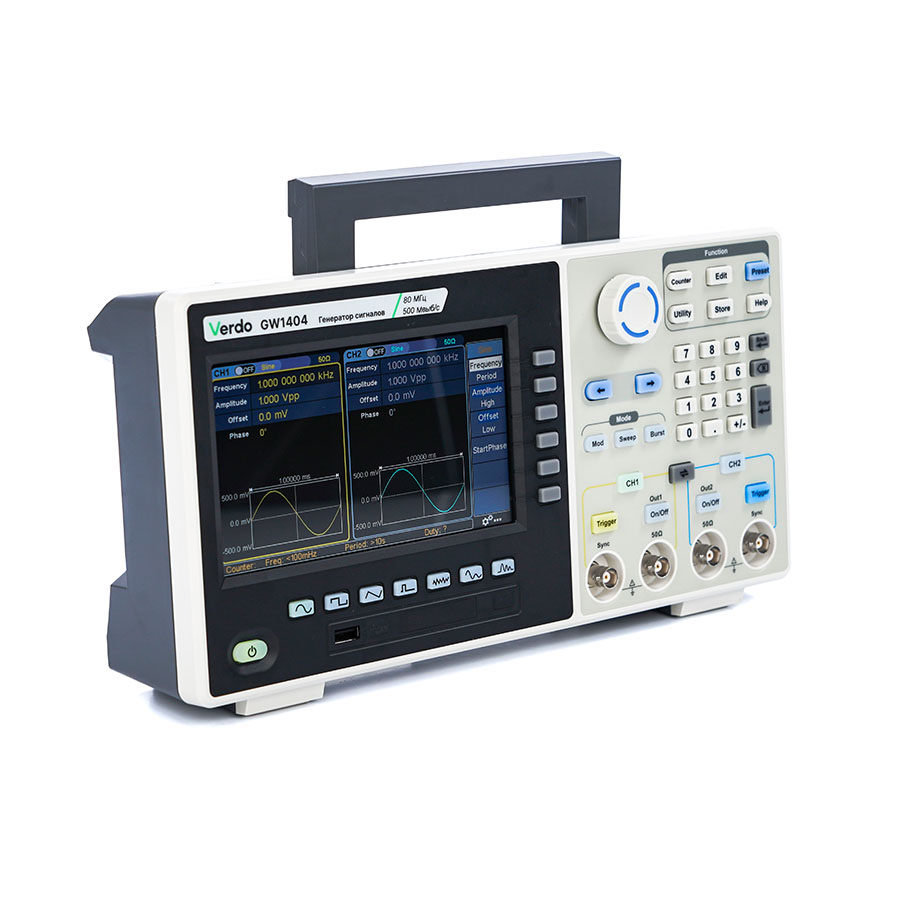

VERDO GW1404 Генератор сигналов 80 МГц, 500 Мвыб/с

Генератор сигналов VERDO GW1403 представляет собой высокотехнологичное устройство с двумя независимыми каналами, предназначенное для создания как стандартных, так и сложных произвольных форм сигналов. В его арсенале — шесть стандартных форм и более 152 произвольных, что делает его универсальным инструментом для широкого спектра задач в научных исследованиях, разработках и испытаниях.

Встроенный 7-разрядный частотомер с максимальным диапазоном до 200 МГц способен измерять не только частоту сигнала, но и параметры периода, длины положительной и отрицательной полуволны, а также рабочий цикл, что позволяет детально анализировать характеристики формируемых сигналов. Пользователь имеет возможность выбирать выходной импеданс устройства — 50 Ом или высокоомный — в зависимости от требований конкретного измерительного оборудования или нагрузки.

Для расширения функционала предусмотрены входы и выходы внешней синхронизации и вход внешней модуляции, что обеспечивает интеграцию генератора в сложные системы и возможность точного управления сигналами. Уникальная функция взаимодействия каналов включает копирование сигнала с одного канала на другой, синхронизацию амплитуды и частоты, а также выравнивание по фазе, что важно для многоканальных измерений и тестов.

Особенно полезен режим генерации пакетов с внешним стробированием, позволяющий создавать до миллиона циклов, что существенно расширяет возможности по исследованию сигналов с прерывистыми или пакетными структурами. Режим качания частоты поддерживает линейные, логарифмические и ступенчатые вариации, что удобно для тестирования систем с переменной частотой.

Гармонический синтез сигналов предоставляет точную настройку амплитуды и фазы каждой гармоники, формирующей итоговый сигнал, что позволяет моделировать сложные формы с высокой точностью. Встроенный редактор произвольных форм сигналов доступен прямо с панели прибора, упрощая создание и корректировку необходимых паттернов.

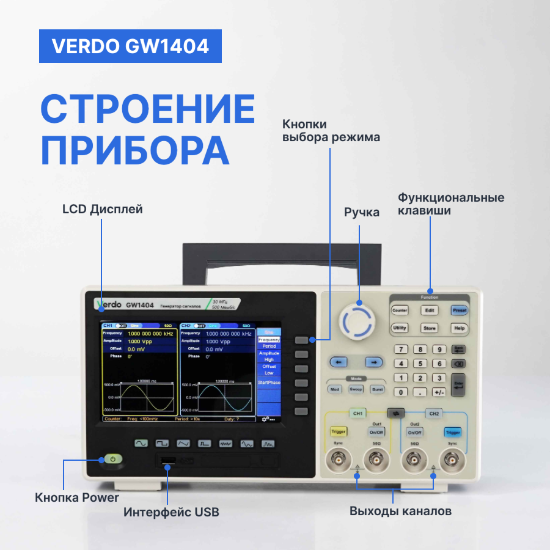

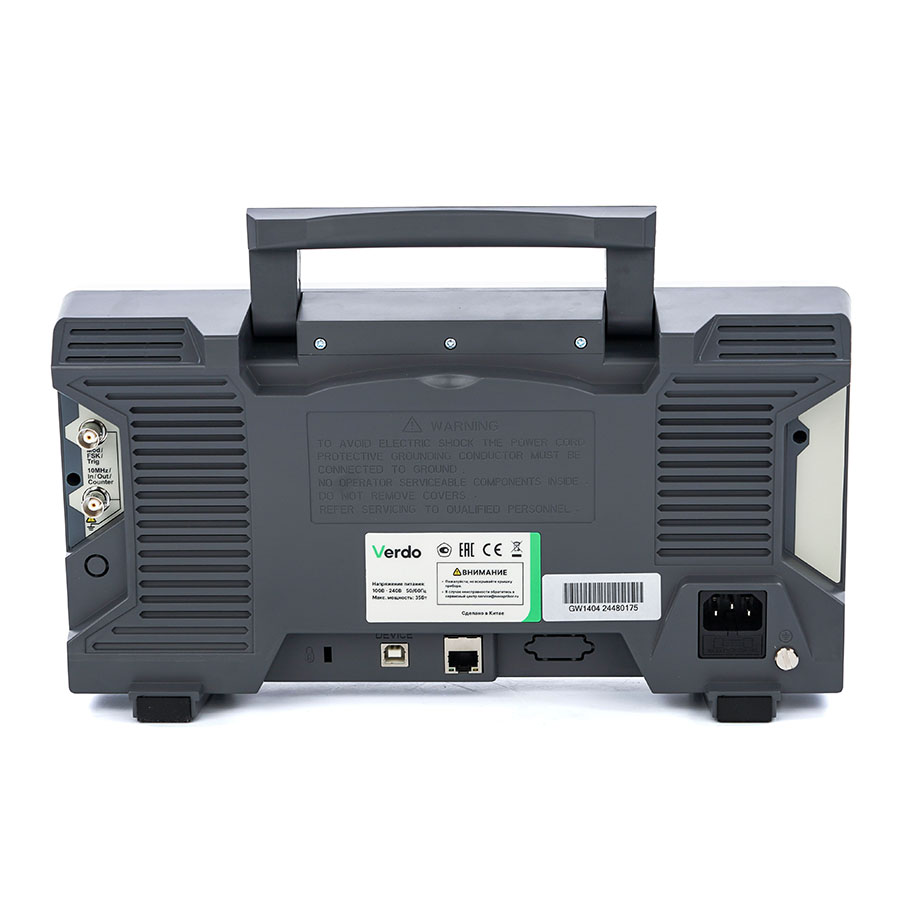

Удобство работы обеспечивает цветной графический ЖК-дисплей с экранной справочной системой, что облегчает освоение устройства и работу с его функциями. Для подключения и управления предусмотрены интерфейсы USB-хост, USB-устройство и LAN с поддержкой стандартов SCPI и LabVIEW, что обеспечивает простую интеграцию в современные автоматизированные лабораторные системы и программное обеспечение.

Технические характеристики:

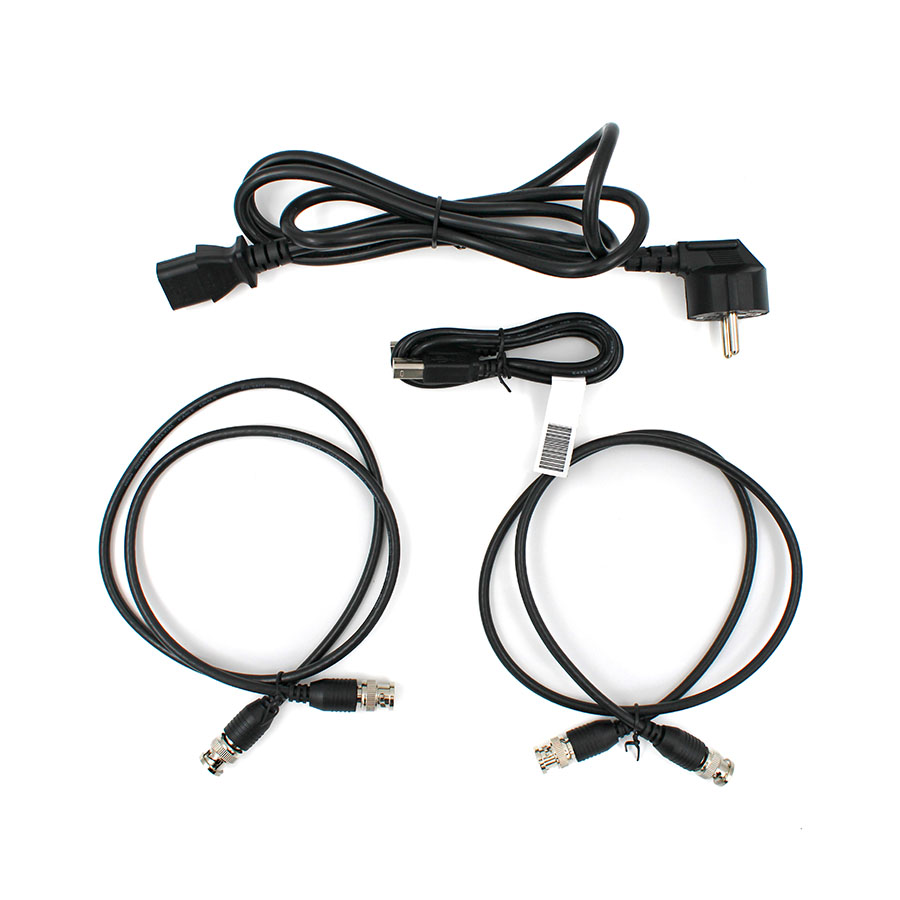

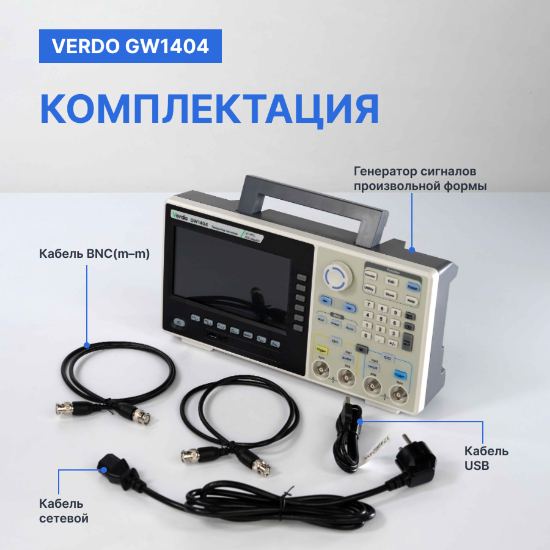

Комплектация

• Генератор сигналов произвольной формы
• Кабель сетевой
• Кабель USB
• Компакт-диск с ПО
• Кабель BNC(m–m)
