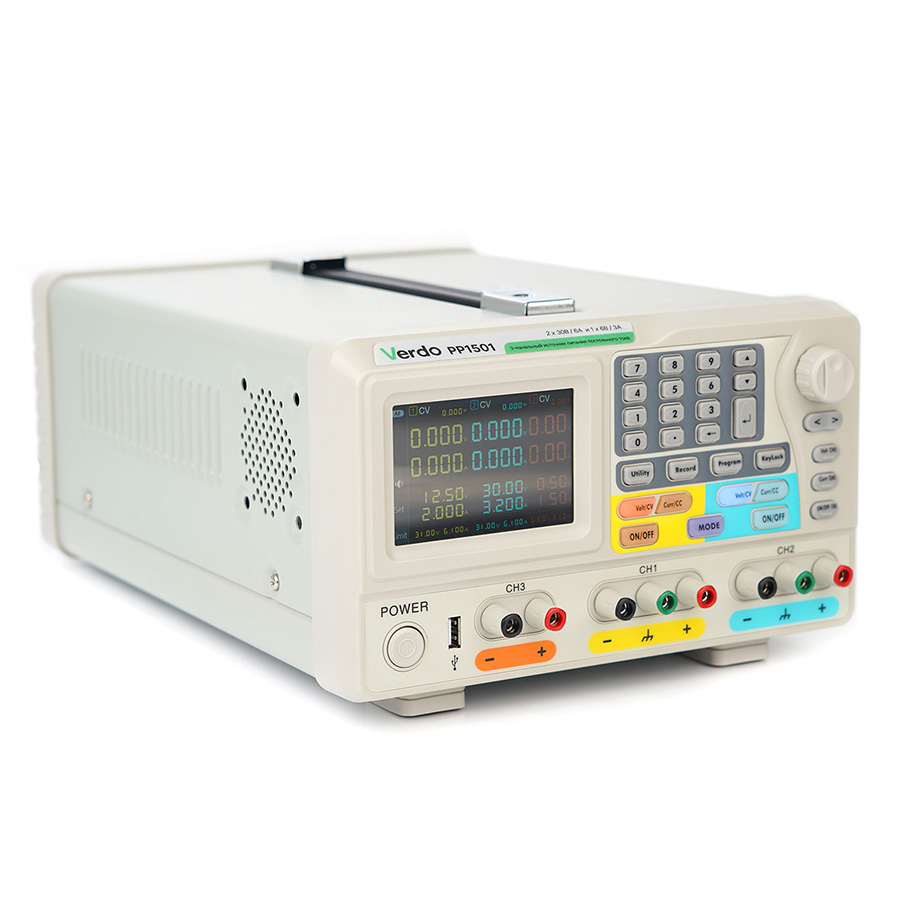

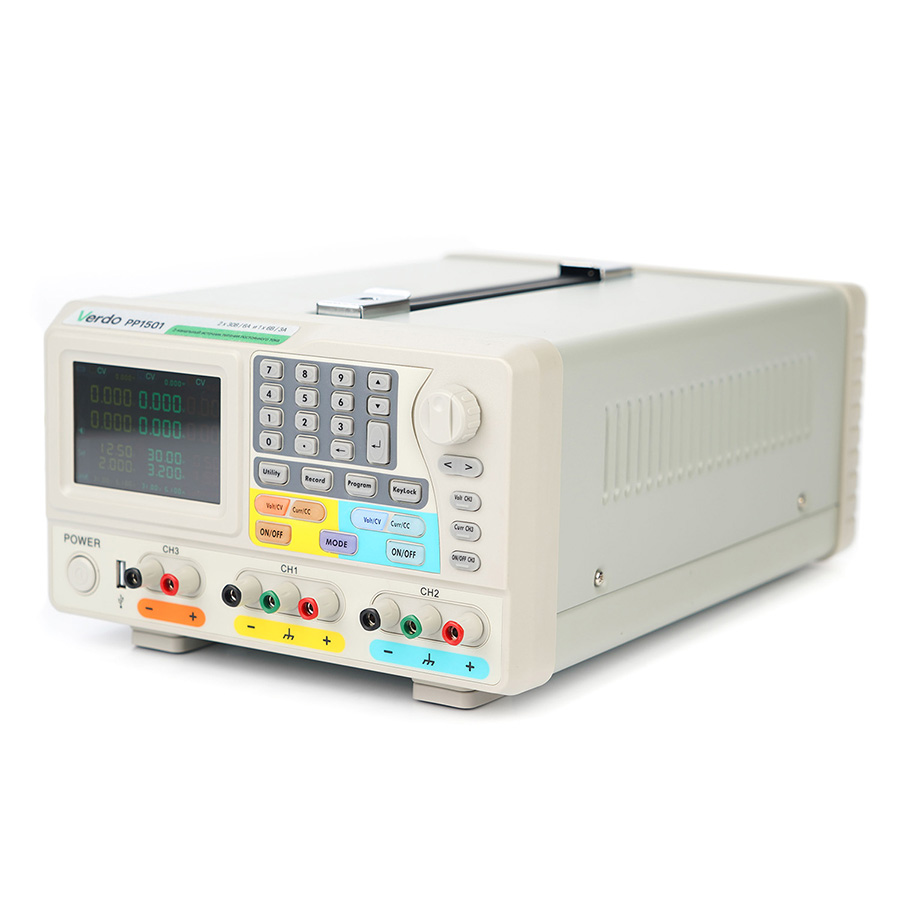

VERDO PP1501 Источник питания 2х30В/3А, 6В/3А

Технические характеристики

Внесен в Госреестр СИ РФ № 90819-23

Основные технические характеристики

• 3 независимых регулируемых канала: 2 канала по 30 или 60 В (3А или 6А) +1 канал по 6В/3А;
• Максимальная мощность (общая): 198 Вт или 378 Вт (в зависимости от модели);
• Линейная схема выпрямления напряжения;
• Защита от перенапряжения/перегрузки по току;
• Режимы стабилизации напряжения и стабилизации тока с автоматическим переключением.

Возможности и преимущества

• Кнопки отключения нагрузки по каждому каналу;
• Последовательное и параллельное соединение каналов в трекинг-режиме;
• Функция регистратора данных с записью выходных параметров (напряжение, ток) и их отображение в графическом виде;
• Программирование работы по списку (тайминг) 100 групп;
• Интеллектуальная система охлаждения.

Программируемые источники питания постоянного тока VERDO PP1500 имеют традиционную линейную схемотехнику, благодаря чему выдают выходное напряжение (до 30 или 60 В) и ток (до 3 или 6 А) высокого качества по 3-м независимым регулируемым каналам, 1 и 2-й из них – основные, а 3-й- вспомогательный. Поддержка параллельного и последовательного управления каналами в трекинг режиме, программируемый выход по спискам, встроенный регистратор, графический дисплей, развитые средства для подключения к ПК позволяет рекомендовать этот прибор для использования в научной лаборатории, разработчикам сложной электроники, сервисным службам и пр.

Интерфейсы

• Интерфейсы USB-host, USB-device, RS-232, LAN
• Поддержка SCPI команд, программирования в LabView

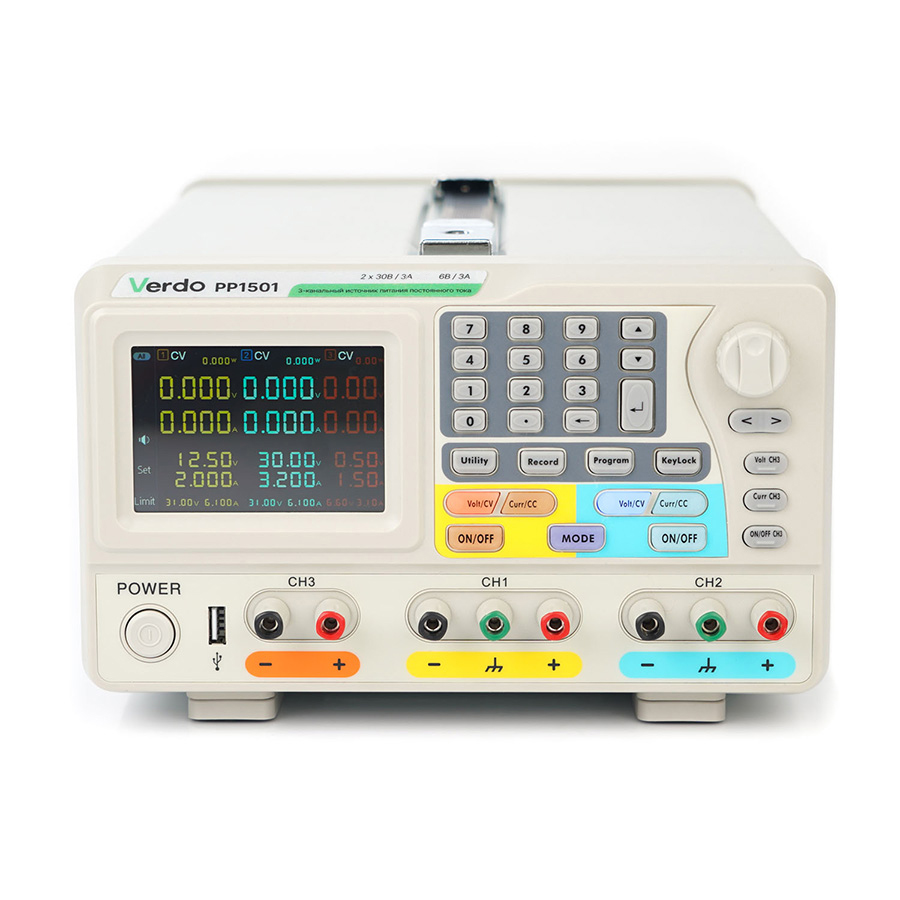

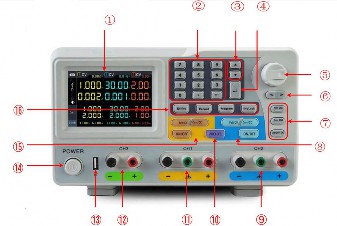

Внешний вид и органы управления

1. ЖК-Дисплей
2. Область цифровых клавиш
3. Кнопки управления в меню
4. Кнопки управления в меню
5. Кнопки управления в меню
6. Кнопки управления в меню
7. Зона управления CH3
8. Volt CH3 - Установка выходного напряжения CH3 Curr CH3 - Установка выходного тока CH3
9. ON/OFF CH3 - Включение/выключение выхода CH3
10. Зона управления каналом CH2
11. Volt CH2 - Установка выходного напряжения CH2 Curr CH2 - Установка выходного тока CH2
12. ON/OFF CH2 - Включение/выключение выхода CH2
13. Выходные клеммы CH2
14. MODE - Переключение между все-канальным режимом (CH1 G CH2 G CH3) и двухканальным режимом (CH1 G CH2).
15. Выходные клеммы СH1
16. Выходные клеммы СH3
17. Порт USB Host
18. Кнопка питания
19. Зона управления каналом CH1
20. Функциональные клавиши

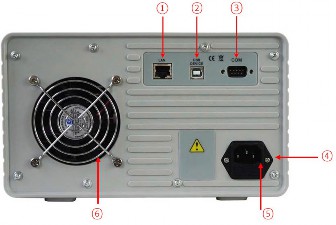

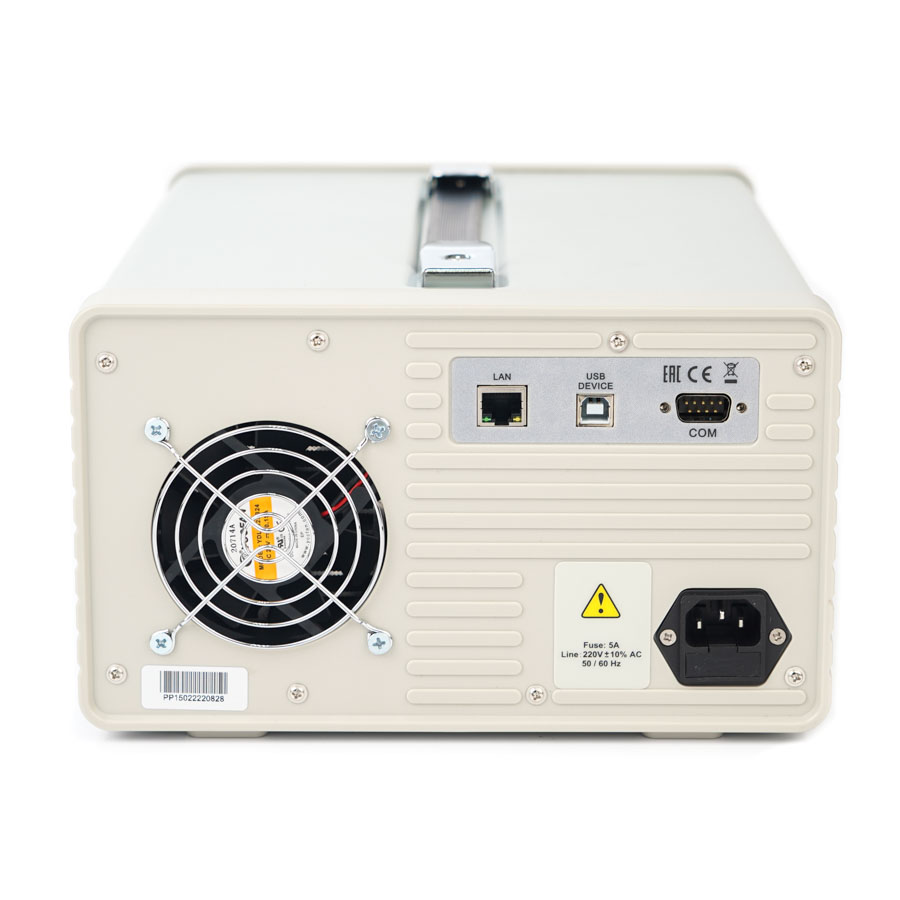

1. Разъем LAN
2. Разъем USB
3. Разъем COM
4. Розетка питания
5. Предохранитель
6. Вентилятор

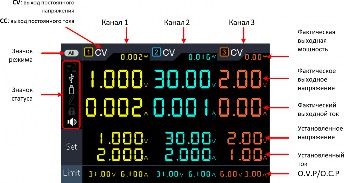

Интерфейс прибора

Источник питания VERDO PP1500 предоставляет пользователю удобный интерфейс для управления режимами работы прибора. На экране прибора одновременно отображается установки пользователя по каждому каналу: режим стабилизации (ток или напряжение), заданное значение напряжения в режиме стабилизации напряжения, заданное значение тока в режиме стабилизации тока, лимиты ограничения тока и напряжения. Т.к. прибор имеет встроенный измеритель напряжения и тока, то на экране также отображается реальное измеренное значение напряжения и тока, а также выходная мощность по каждому каналу.

• Цветной экран позволяет отображать данные по каждому каналу своим цветом: канал 1 – желтым, канал 2 - голубым, канал 3 – оранжевым.

Линейная схема выпрямления

• Программируемые источники питания постоянного тока VERDO PP1500 имеют традиционную линейную схемотехнику, благодаря чему выдают выходное напряжение высокого качества с низким уровнем шумов и пульсаций.

• Типичный уровень пульсаций выходного напряжения в полосе до 20 МГц не превышает 10 мВпик-пик

Развитые функции программирования выхода прибора

• Программируемые источники питания постоянного тока VERDO PP1500 позволяют пользователю задавать различные сценарии изменения выходного напряжения или тока.

Прямо с передней панели прибора пользователь может задать наборы, объединяющие выходное напряжение, ток и длительности работы на этом шаге прибора по 2-м основным каналам, при этом количество наборов этих параметров может достигать до 1 млн. при сохранении на внешней флэшке, или до 100 (внутренняя память прибора). Установленные последовательности изменений выходных напряжений/токов могут выполняться прибором как в последовательном режиме, так и в режиме циклического повтора. Прибор может отображать на экране прибора заданную последовательность режимов работы как в табличном, так и в графическом виде.

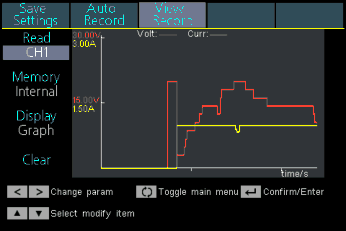

Встроенный регистратор данных

• Программируемые источники питания постоянного тока VERDO PP1500 позволяют не только сохранять до 100 групп настроек прибора, но и осуществлять запись до 10 тыс. групп результатов измеренных значений выходного напряжения, тока и мощности во внутреннюю память прибора или на внешнее USBзапоминающее устройство по любому выбранному каналу.

• Для просмотра сохраненных данных может применяться как табличный, так и графический вид.

Режимы трекинга каналов

Управление основными (1-м и 2-м) каналами программируемых источников питания постоянного тока VERDO PP1500 может осуществляться в разных режимах:

Независимый режим: все каналы управляются независимо друг от друга.

Параллельный трекинг каналов: в этом режиме каналы 1 и 2 подключаются параллельно, при этом напряжение каждого канала устанавливается одинаковым, а выходной ток объединенных каналов равен сумме токов в каждом канале.

Последовательный трекинг каналов: в этом режиме каналы 1 и 2 подключаются последовательно, при этом ток каждого канала устанавливается одинаковым, а выходное напряжение объединенных каналов равно сумме напряжений в каждом канале.

Независимый трекинг каналов: В этом режиме при изменении напряжения или тока одного канала напряжение или ток другого канала будет изменяться пропорционально (режим отслеживания).

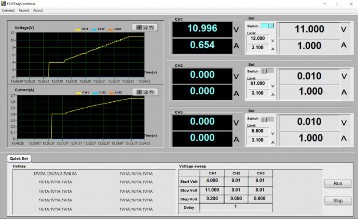

Управление через ПК

Источники питания VERDO серии PP1500 обладают интерфейсами LAN, USB и RS-232, которые позволяют организовывать удалённое управление прибором как при помощи ПО, поставляемого с прибором, так и при помощи команд SCPI.

Программное обеспечение, поставляемое с прибором, позволяет управлять базовым функционалом источника питания: устанавливать значения тока и напряжения для каждого из трёх каналов источника питания, устанавливать ограничения выходов по току и напряжению, задавать ступенчато напряжение с требуемым шагом и интервалом по времени, сохранять данные в формате Excel.

Технические характеристики

Основные характеристики моделей

Общая спецификация

Комплектность

Информация для заказа

Комплектация

• Источник питания
• Шнур питания
• USB кабель
• Предохранитель
• Кабель «крокодил-банан»
• CD диск c программным обеспечением для подключения к персональному компьютеру
