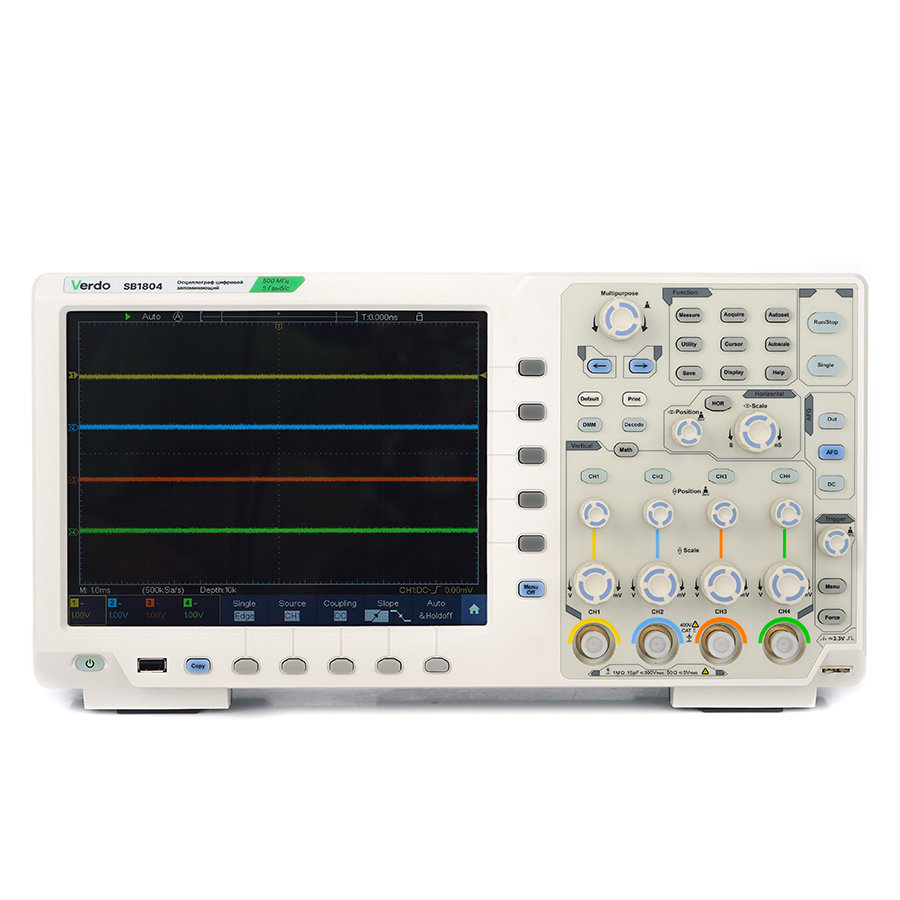

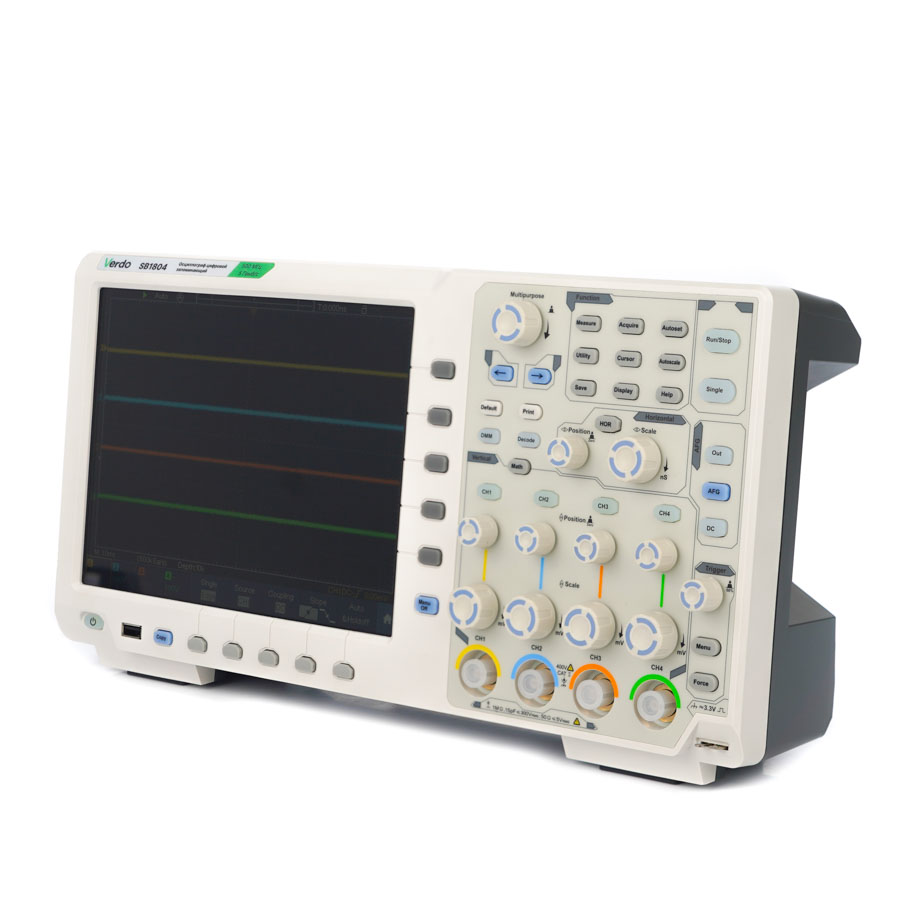

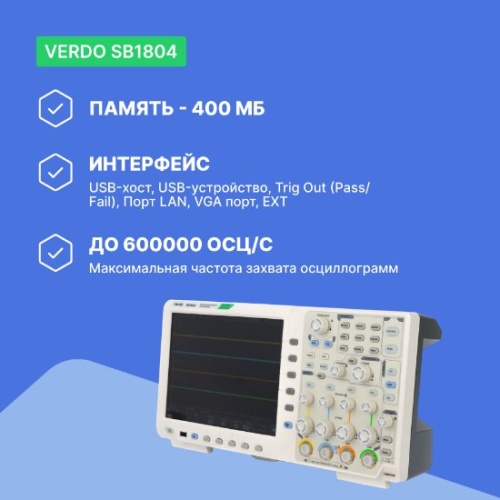

VERDO SB1804 Осциллограф цифровой 4 канала, 500 МГц, 5 Гвыб/с

Модель

VERDO SB1801

VERDO SB1802

VERDO SB1803

VERDO SB1804

Полоса пропускания, МГц

350

500

Каналы

2

4

2

4

Частота дискритизации, Гвыб/с (максимальная)

5

Вертикальное разрешение (A/D) бит

8 бит

Верхняя частота полосы пропускания

SB1801 SB1802

350 МГц

SB1803 SB1804

500 МГц

Для Kо < 5 мВ/дел

типовое значение верхней частоты полосы пропускания - 20 МГц

Вход

Аппаратное ограничение полосы пропускания

20 МГц

Входное сопротивление, переключаемое

1 МΩ±2%, параллельно с 15 пФ±5 пФ, или 50Ω±2%

Макс. входное напряжение, (для 1 МОм)

400 В (DC + AC пик)

Чувствительность по вертикали

от 1 мВ/дел. до 10 В/дел.

Коэффициент затухания пробника

0.001X - 1000X

Режимы входа

Связь по постоянному току, связь по переменному току, земля

Межканальная изоляция

50Гц: 100 : 1 10 МГц: 40 : 1 500 МГц: 20 : 1

Временная задержка между каналами (типичная)

150пс

Смещение

±1В (1мВ/дел); ±2 В (2 мВ / дел ~ 50 мВ / дел); ±20 В (100 мВ / дел ~ 500 мВ / дел); ±200 В (1 В / дел ~ 5 В / дел); ±100 В (10 В / дел);

Точность усиления на постоянном токе

Kо = 1 мВ/дел Kо ≥ 2 мВ/дел

±3,0% ±2,0%

Точность по постоянному току в режиме усреднения (типично)

Разница по напряжению между любыми двумя средними значениями осциллограмм ≥16, полученных при одинаковой настройке осциллографа и условиях окружающей среды (△V):

± (3% Показания + 0.05 дел)

Инвертирование сигнала

Вкл/Выкл

Режимы захвата данных

Выборка

Последовательный захват выборок

Обнаружение пиковых значений

Захват глитчей

Усреднение

Усреднение от 2 до 128 осциллограмм

Прокрутка

Прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 100 мс/дел.

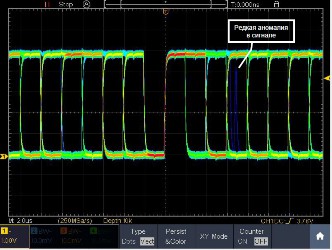

Макс. скорость захвата осциллограмм

600 000 осциллограмм/с

Разрешение по вертикали

8 бит

Диапазон частот дискретизации

4 канала 2 канала 1 канал

0,05 выб/с~1 Гвыб/с 0,05 выб/с~2,5 Гвыб/с 0,05 выб/с~5 Гвыб/с

Интерполяция

Sin(x)/x или x

Математическая обработка

+, -, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр (нижние частоты, высокие частоты, полосовой фильтр, режективный фильтр)

Диапазон скорости развертки

500 пс/дел – 1000 с/дел, шаг 1 – 2 - 5

Пределы допускаемой относительной погрешности измерения длинных временных интервалов

±2,5 х 10-6

Погрешность измерения коротких временных интервалов (△T) (DC - 100МГц) (типично)

Одиночный сигнал: ±(1 интервал времени + 1ppm×Показание + 0,6 нс); Усреднение >16: ± (1 интервал времени + 1ppm×Показание + 0,4 нс)

Максимальная длина записи

1-канальный режим 2- канальный режим – 200М 3-х и 4-канальный режим

400 М 200 М 100 М (для 4-канальных приборов)

Типы запуска

Диапазон уровня триггера

Внутренний EXT EXT/5

±5 делений от центра экрана ±2 В ±10 В

Точность уровня триггера (типичная)

Внутренний EXT EXT/5

±0.3 дел ± (10 мВ + 6% от установленного значения) ± (50 мВ +6% от установленного значения)

Cмещение точки запуска

В соответствии с длиной записи и временной разверткой

Диапазон удержания триггера

100 нс – 10 с

Настройка уровня 50% (номинал)

Частота входного сигнала ≥ 50 Гц

Запуск по фронту

Наклон

Подъем, Падение

Связь по входу:

AC, DC, HF, подавление шума

Источник:

Канал1, Канал2, Канал3, Канал4, EXT, EXT/5, Cеть питания

Запуск по видеосигналу

Модуляция

Поддержка стандартных систем вещания NTSC, PAL и SECAM

Диапазон номеров строк

1-525 (NTSC) и 1-625 (PAL/SECAM)

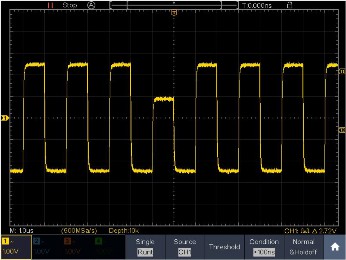

Запуск по импульсу

Условие триггера

Положительный пульс: >,<,= Отрицательный импульс: >,<,=

Диапазон ширины импульса

от 30 нс до 10 с

Запуск по наклону

Условие триггера

Положительный пульс: >,<,= Отрицательный импульс: >,<,=

Настройка времени

от 30 нс до 10 с

Запуск по ранту

Полярность

Положительный, Отрицательный

Условие на ширину импульса

>,=,<

Диапазон ширины импульса

от 30 нс до 10 с

Запуск по окну

Полярность

Положительный, Отрицательный

Положение триггера

Вход, Выход, Время

Временное окно

от 30 нс до 10 с

Запуск по тайм-ауту

Тип фронта

Подъем, Падение

Диапазон времени простоя

от 30 нс до 10 с

Запуск по N-му фронту

Тип фронта

Подъем, Падение

Время простоя

от 30 нс до 10 с

Номер фронта

1 до 128

Логический триггер

Логический режим

AND, OR, XNOR, XOR

Режим входа

H, L, X, Подъем, Падение

Режим выхода

Становится истинно, становится ложным, истинно >, истинно <, истинно =

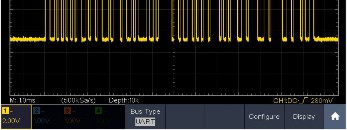

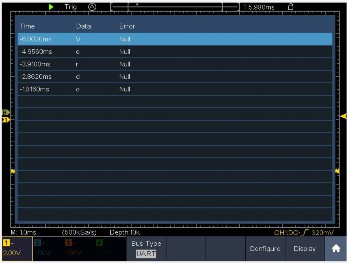

Запуск по шине UART/ RS232

Полярность

Нормальный, Инвертированный

Условие триггера

Start, Error, Check Error, Data

Скорость

Обычная, Пользовательская

Биты данных

5 бит, 6 бит, 7 бит, 8 бит

Запуск по шине I2C

Условие триггера

Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data

Биты адреса

7 бит, 8 бит, 10 бит

Диапазон адресов

0 до 127, от 0 до 255, от 0 до 1023

Длина байта

от 1 до 5

Запуск по шине SPI

Условие триггера

Тайм-аут

Значение тайм-аута

от 30 нс до 10 с

Биты данных

От 4 до 32 бит

Настройка строки данных

H, L, X

Запуск по шине CAN (опционально)

Тип сигнала

CAN_H, CAN_L, TX, RX

Условие триггера

Start of Frame, Type of Frame, Identifier, Data, ID G Data, End of Frame, Missing Ack, Bit Stuffing Error

Скорость

Обычная, Пользовательская

Точка выборки

от 5% до 95%

Тип фрейма

Data, Remote, Error, Overload

Режимы запуска

Автоматический, ждущий и однократный

Диапазон задержки запуска

от 100 нс до 10 с

Частотомер

Измерение частоты входного сигнала путем измерения частоты запуска по каналу. Диапазон частот составляет от 2Гц до полной полосы пропускания

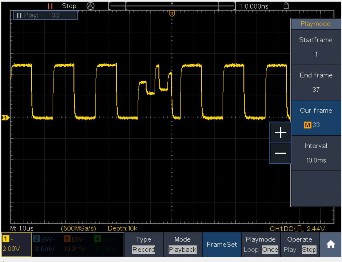

Место хранения данных

Внутренняя память – до 100 осциллограмм (формат .BIN), 20 настроек, Внешнее USB -устройство памяти: осциллограммы, картинки, настройки (BIN, TXT, CSV, BMP)

Часы реального времени

Программируемые часы считают время в годах, месяцах, днях, часах, минутах и секундах.

Курсоры

Время, амплитуда, время+ амплитуда, автокурсоры

Автоматизированные измерения

Измеряется 38 параметров, до 27 из которых можно вывести на экран одновременно. Возможно измерение следующих параметров:

-период, -частота, -задержка между двумя каналами по нарастающему фронту, -задержка между двумя каналами по ниспадающему фронту, -длительность положительного перепада, -длительность отрицательного перепада, -положительный рабочий цикл, -отрицательный рабочий цикл, -рабочий цикл по экрану, -длительность положительного импульса, -длительность отрицательного импульса, -фаза, -положительный выброс, -отрицательный выброс, -двойной размах, -амплитуда, -высокий уровень, -низкий уровень, -максимум, -минимум, -среднее значение, -среднеквадратическое значение, -среднеквадратическое по периоду, -среднеквадратическое между курсорами,

-число положительных импульсов, -число отрицательных импульсов, -число положительных перепадов, -число отрицательных перепадов, -площадь, -площадь периода, -время между первым восходящим фронтом источника A и первым ниспадающим фронтом источника B, -время между ниспадающим фронтом источника A и первым восходящим фронтом источника B, -время между первым ниспадающим фронтом источника A и первым ниспадающим фронтом источника, -время между первым восходящим фронтом источника A и последним восходящим фронтом источника B, -время между источником A первым восходящим фронтом и последним ниспадающим фронтом источника B, -время между первым ниспадающим фронтом источника A и последним восходящим фронтом источника B, -время между первым ниспадающим фронтом источника A и последним ниспадающим фронтом источника B.

Стробирование

Выделяет конкретный участок захваченного сигнала между курсорами или по всему экрану для выполнения его измерения.

Статистика

Максимальное, минимальное, среднее, стандартное отклонение значений по выборке, и объем выборки (отдельно задается объем выборки для расчета стандартного отклонения)

LAN, USB

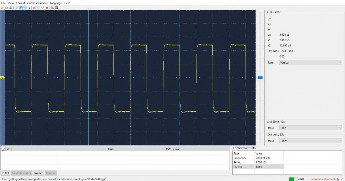

ПО позволяет отображать осциллограммы на экране компьютера, позволяет сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм. Командная строка для передачи команд SCPI команд

Математические операции

+, -, *, / Intg, Diff, Sqrt, пользовательская функция (составная)

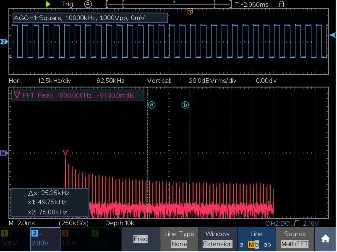

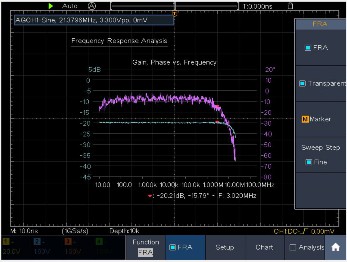

БПФ

Выбор вертикального масштаба БПФ: Среднеквадратическое значение в вольтах, среднеквадратическое значение в дБВ, фазовые измерения: радианы, градусы Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса, Кайзера, Барлетта.

Цифровой фильтр

нижние частоты, высокие частоты, полоса пропускания, полоса режекции

Максимальная выходная частота

50 МГц

Частота дискретизации

250 Мвыб/с

Канал

1 канал

Вертикальное разрешение

14 бит

Диапазон амплитуд

2мВп-п – 5Вп-п (≤50 МГц) 2мВп-п – 20Вп-п (≤25MHz)

Длина формы сигнала

16 тыс. точек

Стандартные формы сигналов

Синусоида, меандр, треугольник и импульс

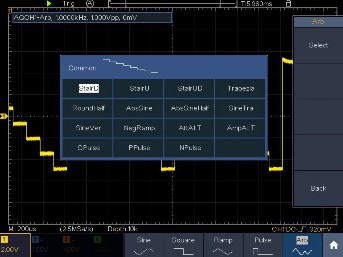

Произвольная форма

Всего 46 встроенных форм сигнала и определяемых пользователем произвольных форм:

-Нисходящая лестница, -Восходящая лестница, -Восходящая/нисходящая лестница, -Трапециевидная форма сигнала, -Круглo-половинная волна, -Абсолютное значение синусоиды, -Абсолютное значение половины синусоиды, -Синусоидальный поперечный разрез, -Синусоидальный вертикальный разрез, -Отрицательная пила, -Усиливающаяся кривая колебаний, -Затухающая кривая колебаний, -Закодированный импульс, -Положительный импульс, -Отрицательный импульс, -Экспоненциальная функция нарастания, -Экспоненциальная функция падения, -Треугольное окно (окно Фейера), -Окно Ханнинга, -Окно Бартлетта, -Кардио-Сигнал, -Шумовой сигнал

-Функция Синк (sin(x)/x), -Тангенс, -Котангенс, -Квадратный корень, -Квадратная функция, -Функция ГаверСинус, -Функция Лоренца, -Функция натурального логарифма, -Кубическая функция, -Дистрибуция Коши, -Функция Бесселя I, -Функция Бесселя II, -Функция ошибки, -Функция Эйри, -Прямоугольное окно, -Распределение Гаусса, -Окно Хэмминга, -Окно Блэкмена, -Окно лейлайт, -Сигнал постоянного тока, -Сердечный сигнал, -Круглый сигнал, -Линейный FM-импульс, -Сигнал ромба.

Полная шкала

4 ½ цифр (макс. 20000 значений)

Тестирование диодов

0 В - 2 В

Входное сопротивление

До 10 МОм

Прозвонка

<50 Ом - звуковой сигнал

Емкость

2нФ – 20 мкФ: ± (4%+10 е.м.р.) - типично Примечание: Сокращение «е.м.р.» означает «единиц младшего разряда»

Напряжение

DCV: 20 мВ,200мВ ± (0,5% +10 е.м.р.) типично, 2В, 20В, 200В ± (0,3% +5 е.м.р.) типично, 1000В: ± (0,5% ±5 е.м.р.) типично ACV: 200мВ, 2В, 20В, 200В: ± (0,8% +10 е.м.р.) типично, 750В: ± (1%+10 е.м.р.) типично Частота: 40 Гц - 400 Гц,

Ток

DCA: 20A: ± (2% +10 е.м.р.) типично ACA: 20 A: ± (2,5% ±10е.м.р.) типично

Сопротивление

200 Ом ~ 2MОм: ± (0,8% +10е.м.р.) 20MОм: ± (1% +10е.м.р.) 100 MОм: ± (5% +10е.м.р.)

Дополнительный функционал

Режим относительных измерений Ручной и автоматический выбор диапазонов измерений Режим удержания показаний

Регистратор данных

Длительность регистрации

3 дня (внутренняя запись), 10 дней (на внешнем USB-носителе)

Интервал между точками записи

От 0,5 с до 10 с (с шагом 0,5 с)

Экспорт данных

Файл формата .CSV

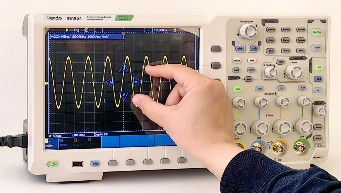

Тип дисплея

Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюймов (26 см), 65536 цветов Опциональная функция сенсорного дисплея «мультитач»

Разрешение

800 × 600

Представление сигналов

Векторное или точечное, переменное послесвечение (0-1-2-5 секунд) и бесконечное послесвечение. Функция цветовой температуры

Координатная сетка

Сетка 10 делений по вертикали на 15 делений по горизонтали.

Формат

YT XY (ошибка разности фаз не более 3°).

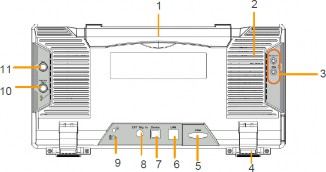

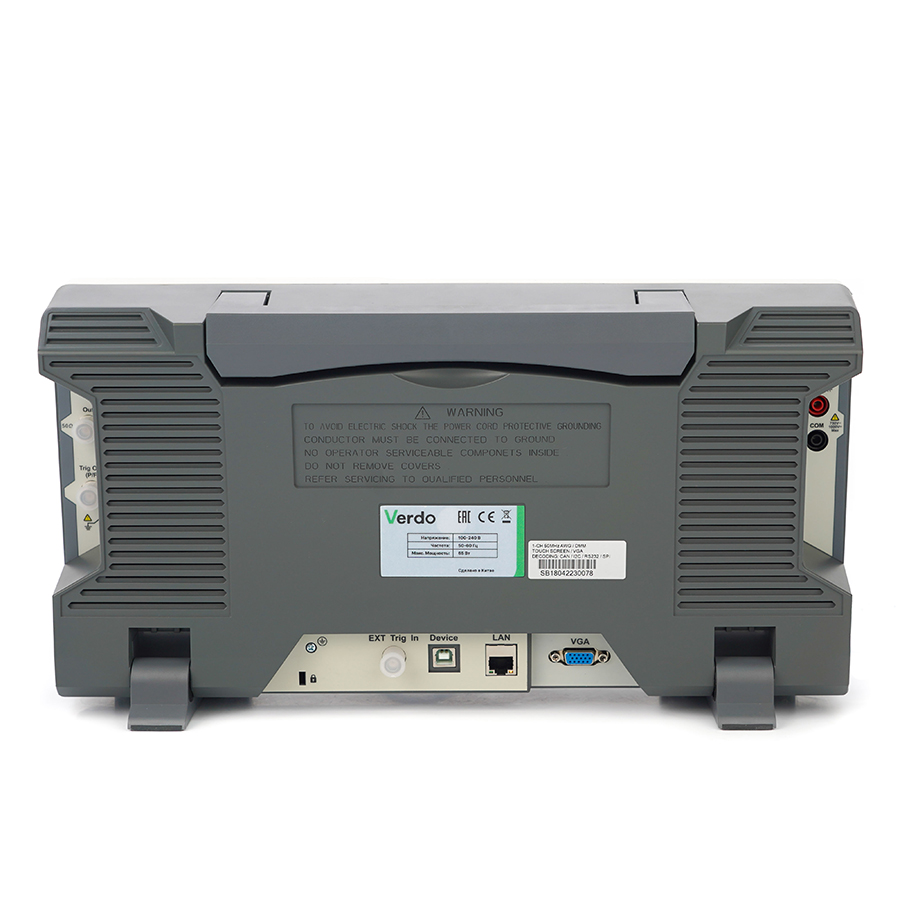

USB- хост-порт

Поддерживает сохранение осциллограмм, настроек, картинок, запись самописца вольтметра на внешнее устройство USB-памяти

USB-порт устройства

Расположен на задней панели. Поддерживает подключение осциллографа ко внешнему ПК. Совместим с PictBridge

EXT Trig In

Вход внешней синхронизации

Порт LAN

Розетка RJ-45, расположен на задней панели. Поддерживает подключение осциллографа ко внешнему ПК.

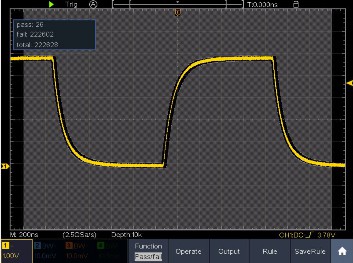

Trig Out (P / F);

Порт выхода внешней синхронизации, совмещен с портом выхода системы тестирования по маске «Pass/Fall»

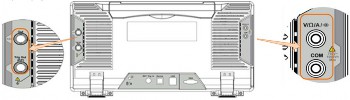

Out

Выход генератора сигналов (опция)

V/Ω/A/-II-

Вход мультиметра регистратора (опция)

COM

Общий вход мультиметра-регистратора (опция)

VGA

Подключение внешнего монитора или проектора (опция)

Компенсатор пробника

Амплитуда 3,3 В, частота 1 кГц

Замок Кенсингтона

Гнездо на задней панели для стандартного замка Кенсингтона

Сетевое напряжение источника питания

Переменное напряжение 100В - 240 Вскз 50/60 Гц

Потребляемая мощность

Не более 65

Способ охлаждения

Охлаждение встроенным вентилятором

Сетевое напряжение источника питания

Переменное напряжение 100В - 240 Вскз 50/60 Гц

Потребляемая мощность

Не более 65

Способ охлаждения

Охлаждение встроенным вентилятором

Температура

Рабочая температура (нормальные условия): от 15 °C до 25 °C Температура хранения: от -20 °C до +60 °C

Относительная влажность

от 30 до 80%

Атмосферное давление

от 84 до 106 кПа

Способ охлаждения

Охлаждение встроенным вентилятором

Электромагнитная совместимость

Соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Безопасность

Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Артикул

Наименование

SB180100

VERDO SB1801 Осциллограф цифровой запоминающий, 2 канала, 350 МГц

SB180200

VERDO SB1802 Осциллограф цифровой запоминающий, 4 канала, 350 МГц

SB180300

VERDO SB1803 Осциллограф цифровой запоминающий, 2 канала, 500 МГц

SB180400

VERDO SB1804 Осциллограф цифровой запоминающий 4 канала, 500 МГц

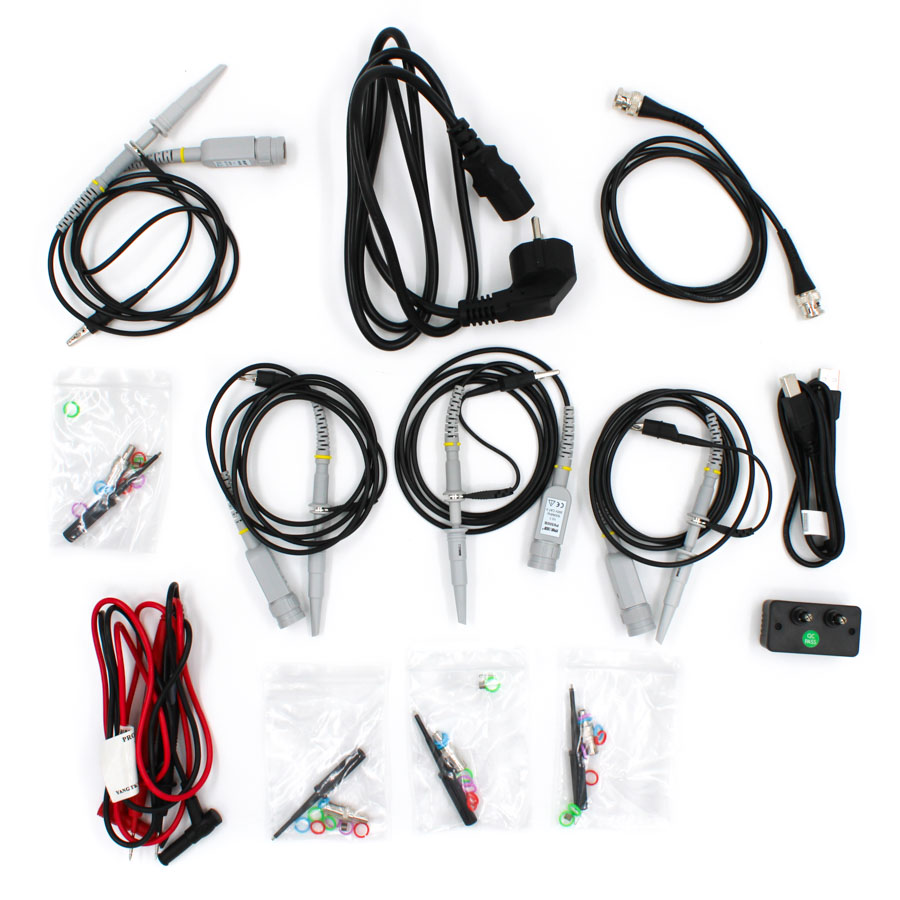

Пассивные щупы: (10:1) по 1-му на каждый канал

1 шт.

Компакт-диск (программа обмена данными)

1 шт.

Шнур питания

1 шт.

Кабель USB

1 шт.

Отвертка для настройки пробников

1 шт.

Инструкция по эксплуатации

1 экз.

Батарея (опция)

1 шт.

Пробники мультиметра (опция)

1 шт.

Кабель BNC (Q9) (опция)

1 шт.

Внешний измерительный модуль (опция)

1 шт.
