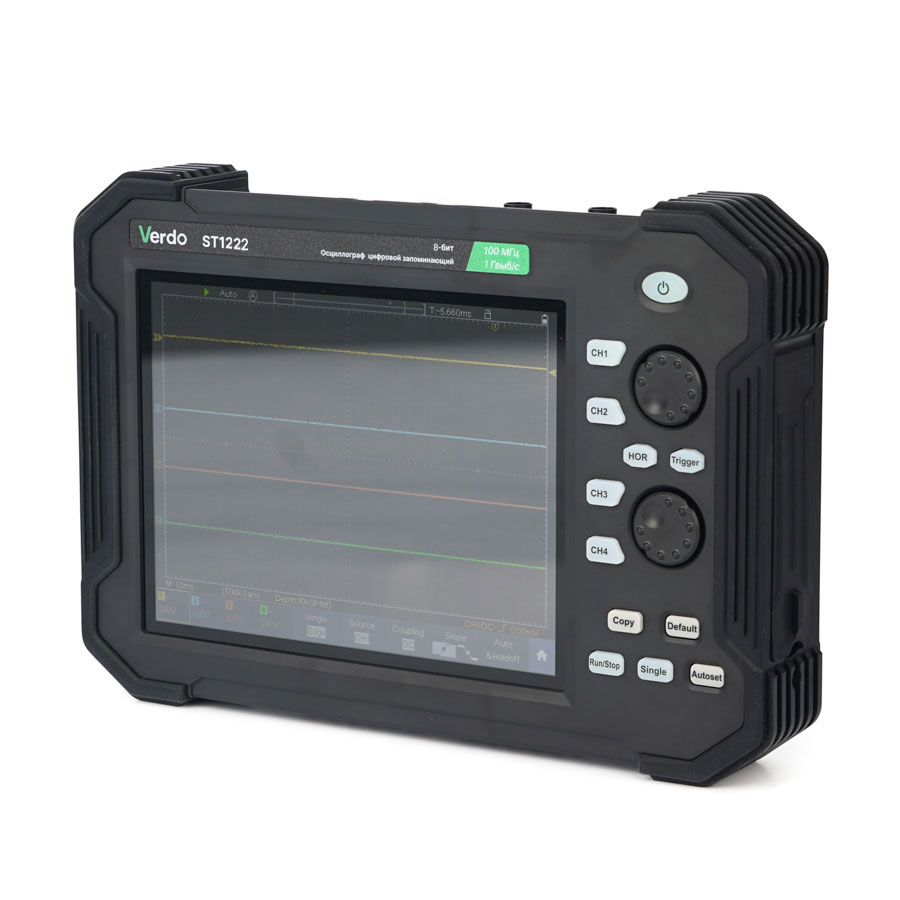

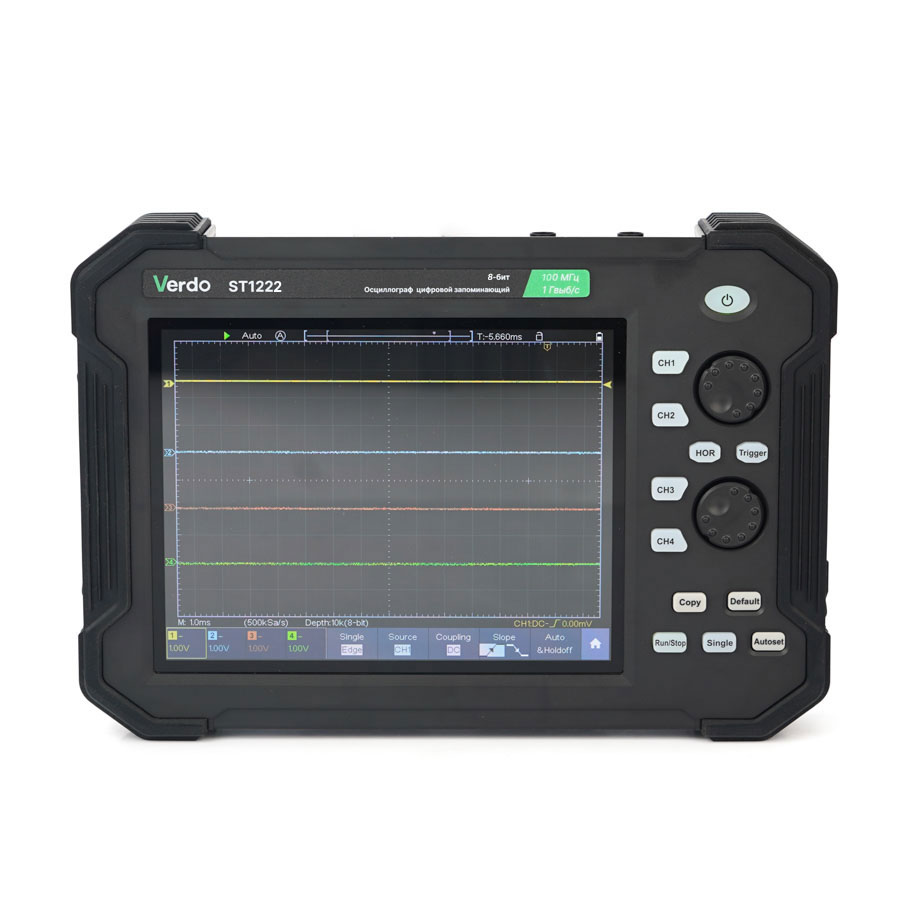

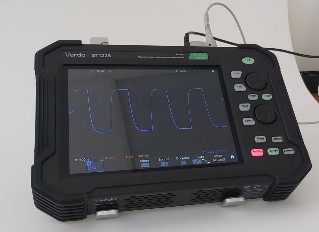

VERDO ST1222 Осциллограф планшетного типа 100 МГц, 2 канала, 8 бит

Модель

2 канала

VERDO ST1221

VERDO ST1222

VERDO ST1223

VERDO ST1224

VERDO ST1225

VERDO ST1226

4 канала

VERDO ST1241

VERDO ST1243

-

VERDO ST1242

VERDO ST1244

-

Полоса пропускания, МГц (в режиме 8/12 бит)

70

100

120

70

100

120

Каналы

ST122x

2 + 1 (внешняя синхронизация)

ST124x

4

Вертикальное разрешение (A/D) бит

8

8/12/14

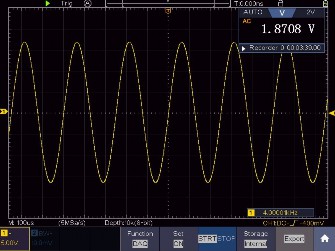

Встроенный мультиметр

ST122x

4 ½ разряда: напряжение, ток, емкость, сопротивление/прозвонка, емкость, тест диодов, регистратор

ST124x

нет

Верхняя частота полосы пропускания

ST1221, ST1241

70 МГц

ST1222, ST1243

100 МГц

ST1223

120 МГц

ST1224, ST1242 (для разрядности 8, 12, 14 бит соответственно)

70, 70, 20 МГц

ST1225, ST1244 (для разрядности 8, 12, 14 бит соответственно)

100, 100, 20 МГц

ST1226 (для разрядности 8, 12, 14 бит соответственно)

120, 120, 20 МГц

Для Kо < 5 мВ/дел

Типовое значение верхней частоты полосы пропускания - 20 МГц

Вход

Аппаратное ограничение полосы пропускания

20 МГц

Входное сопротивление

1 МΩ±2%, параллельно с 15 пФ±5 пФ

Макс. входное напряжение, (для 1 МОм)

400 В (DC + AC пик)

Чувствительность по вертикали

от 1 мВ/дел. до 10 В/дел

Коэффициент затухания пробника

0.001X - 1000X

Режимы входа

Связь по постоянному току, связь по переменному току, земля

Межканальная изоляция

50 Гц: 100 : 1
10 МГц: 40 : 1

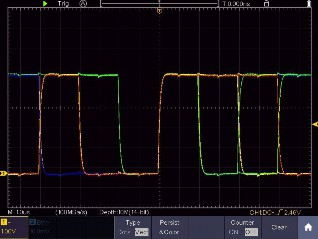

Временная задержка между каналами (типичная)

150пс

Смещение

±2 В (1 мВ/дел - 50 мВ/дел);
±20 В (100 мВ/дел - 1 В/дел);
±200 В (2 В/дел - 10 В/дел)

Погрешность коэф. усиления на постоянном токе

Kо = 1 мВ/дел
Kо ≥ 2 мВ/дел

±4,0%
±3,0%

Погрешность по постоянному току в режиме усреднения (типично) токе

Разница по напряжению между любыми двумя средними значениями осциллограмм ≥16, полученных при одинаковой настройке осциллографа и условиях окружающей среды (△V):

± (3% Показания + 0.05 дел)

Инвертирование сигнала

Вкл/Выкл

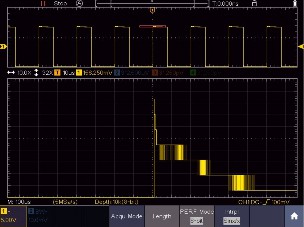

Режимы захвата данных

Выборка

Последовательный захват выборок

Обнаружение пиковых значений

Захват глитчей

Усреднение

Усреднение от 2 до 128 осциллограмм

Прокрутка

Прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 100 мс/дел.

Макс. скорость захвата осциллограмм

47 000 осциллограмм/с

Разрешение по вертикали

VERDO ST1221
VERDO ST1222
VERDO ST1223
VERDO ST1241
VERDO ST1243

8 бит

VERDO ST1224
VERDO ST1225
VERDO ST1226
VERDO ST1242
VERDO ST1244

8 бит/12 бит/14 бит

Диапазон частот дискретизации

VERDO ST1221
VERDO ST1222
VERDO ST1223
VERDO ST1241
VERDO ST1243

4 канала (только для 4- канальных)

0,05 Выб/с - 250 Мвыб/с

2 канала

0,05 Выб/с - 500 Мвыб/с

1 канал

0,05 Выб/с - 1 Гвыб/с

VERDO ST1224
VERDO ST1225
VERDO ST1226
VERDO ST1242
VERDO ST1244

8 бит

4 канала (только для 4- канальных)
2 канала
1 канал

0,05 Выб/с - 250 Мвыб/с
0,05 Выб/с - 500 Мвыб/с
0,05 Выб/с - 1 Гвыб/с

12 бит

4 канала (только для 4- канальных)
2 канала
1 канал

0,05 Выб/с - 125 Мвыб/с
0,05 Выб/с - 250 Мвыб/с
0,05 Выб/с - 500 Мвыб/с

14 бит

4 канала (только для 4- канальных)
2 канала
1 канал

0,05 Выб/с - 100 Мвыб/с
0,05 Выб/с - 100 Мвыб/с
0,05 Выб/с - 100 Мвыб/с

Интерполяция

Sin(x)/x или x

Математическая обработка

+, -, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр (нижние частоты, высокие частоты, полосовой фильтр, режективный фильтр)

Диапазон скорости развертки

2 нс/дел – 1000 с/дел, шаг 1 – 2 - 5

Пределы допускаемой относительной погрешности измерения длинных временных интервалов

±10 х 10-6

Погрешность измерения коротких временных интервалов (△T) (DC - 100МГц) (типично)

Одиночный сигнал: ±(1 интервал времени + 1ppm×Показание + 0,6 нс);
Усреднение >16: ± (1 интервал времени + 1ppm×Показание + 0,4 нс)

Максимальная длина записи

1-канальный режим
2-канальный режим – 200М
3-х и 4-канальный режим

40 М
20 М
10 М (для 4-канальных приборов)

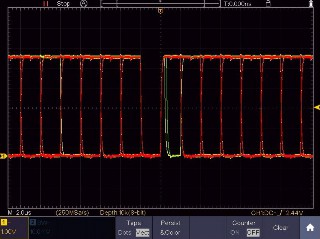

Типы запуска

Диапазон уровня триггера

Внутренний

±5 делений от центра экрана

Точность уровня триггера (типичная)

Внутренний

±0.3 дел

Cмещение точки запуска

В соответствии с длиной записи и временной разверткой

Диапазон удержания триггера

100 нс – 10 с

Настройка уровня 50% (номинал)

Частота входного сигнала ≥ 50 Гц

Запуск по фронту

Наклон Связь по входу:

Подъем, Падение AC, DC, HF

Запуск по видеосигналу

Модуляция

Поддержка стандартных систем вещания NTSC, PAL и SECAM

Диапазон номеров строк

1-525 (NTSC) и 1-625 (PAL/SECAM)

Запуск по импульсу

Условие триггера

Положительный пульс: >, <, = Отрицательный импульс: >, <, =

Диапазон ширины импульса

от 30 нс до 10 с

Запуск по наклону

Условие триггера

Положительный пульс: >, <, = Отрицательный импульс: >, <, =

Настройка времени

от 30 нс до 10 с

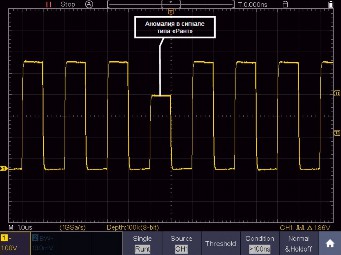

Запуск по ранту

Полярность

Положительный, Отрицательный

Условие на ширину импульса

>, =, <

Диапазон ширины импульса

от 30 нс до 10 с

Запуск по окну

Полярность

Положительный, Отрицательный

Положение триггера

Вход, Выход, Время

Временное окно

от 30 нс до 10 с

Запуск по тайм-ауту

Тип фронта

Подъем, Падение

Диапазон времени простоя

от 30 нс до 10 с

Запуск по N-му фронту

Тип фронта

Подъем, Падение

Время простоя

от 30 нс до 10 с

Номер фронта

1 до 128

Запуск по логическому условию

Логический режим

AND, OR, XNOR, XOR

Режим входа

H, L, X, Подъем, Падение

Режим выхода

Становится истинно, становится ложным, истинно >, истинно <, истинно =

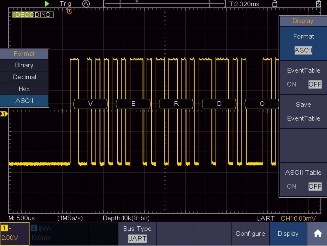

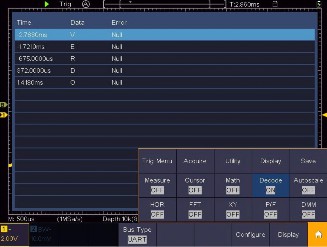

Запуск по шине UART/ RS232

Полярность

Нормальный, Инвертированный

Условие триггера

Start, Error, Check Error, Data

Скорость

Обычная, Пользовательская

Биты данных

5 бит, 6 бит, 7 бит, 8 бит

Запуск по шине I2C

Условие триггера

Start, Restart, Stop, ACK Lost, Address, Data, Addr/ Data

Биты адреса

7 бит, 8 бит, 10 бит

Диапазон адресов

0 до 127, от 0 до 255, от 0 до 1023

Длина байта

от 1 до 5

Запуск по шине SPI

Условие триггера

Тайм-аут

Значение тайм-аута

от 30 нс до 10 с

Биты данных

От 4 до 32 бит

Настройка строки данных

H, L, X

Запуск по шине CAN (опционально)

Тип сигнала

CAN_H, CAN_L, TX, RX

Условие триггера

Start of Frame, Type of Frame, Identifier, Data, ID G Data, End of Frame, Missing Ack, Bit Stuffing Error

Скорость

Обычная, Пользовательская

Точка выборки

от 5% до 95%

Тип фрейма

Data, Remote, Error, Overload

Режимы запуска

Автоматический, ждущий и однократный

Диапазон задержки запуска

от 100 нс до 10 с

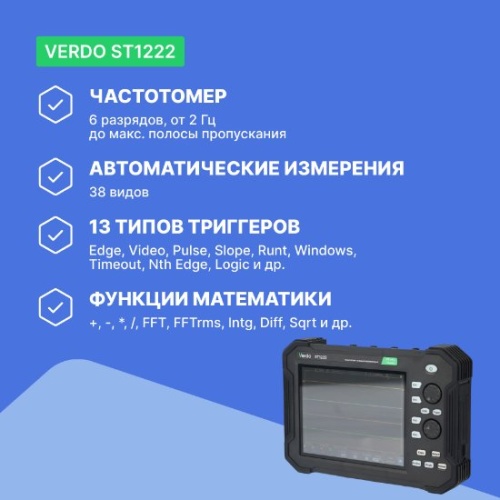

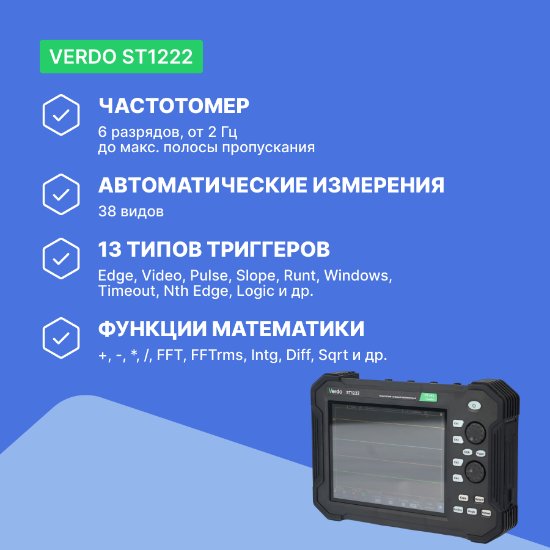

Частотомер

6 разрядов. Измерение частоты входного сигнала путем измерения частоты запуска по каналу. Диапазон частот составляет от 2Гц до полной полосы пропускания

Курсоры

Время, амплитуда, время+ амплитуда, автокурсоры

Автоматизированные измерения

Измеряется 38 параметров, до 27 из которых можно вывести на экран одновременно в режиме отображения моментальных значений – Snapshot, до 8 – в режиме отображения экранных измерений – Screen Measure. Возможно измерение следующих параметров:

-период,
-частота,
-задержка между двумя каналами по нарастающему фронту,
-задержка между двумя каналами по ниспадающему фронту,
-длительность положительного перепада,
-длительность отрицательного перепада,
-положительный рабочий цикл,
-отрицательный рабочий цикл,
-рабочий цикл по экрану,
-длительность положительного импульса,
-длительность отрицательного импульса,
-фаза,
-положительный выброс,
-отрицательный выброс,
-двойной размах,
-амплитуда,
-высокий уровень,
-низкий уровень,
-максимум,
-минимум,
-среднее значение,
-среднеквадратическое значение,
-среднеквадратическое по периоду,
-среднеквадратическое между курсорами,
-число положительных импульсов,

-число отрицательных импульсов,
-число положительных перепадов,
-число отрицательных перепадов,
-площадь,
-площадь периода,
-время между первым восходящим фронтом источника A и первым ниспадающим фронтом источника B,
-время между ниспадающим фронтом источника A и первым восходящим фронтом источника B,
-время между первым ниспадающим фронтом источника A и первым ниспадающим фронтом источника,
-время между первым восходящим фронтом источника A и последним восходящим фронтом источника B,
-время между источником A первым восходящим фронтом и последним ниспадающим фронтом источника B,
-время между первым ниспадающим фронтом источника A и последним восходящим фронтом источника B,
-время между первым ниспадающим фронтом источника A и последним ниспадающим фронтом источника B.

Стробирование

Выделяет конкретный участок захваченного сигнала между курсорами или по всему экрану для выполнения его измерения.

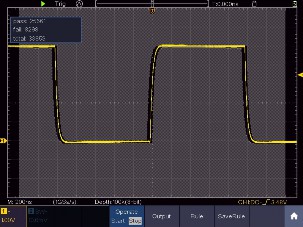

Статистика

Максимальное, минимальное, среднее, стандартное отклонение значений по выборке, и объем выборки (отдельно задается объем выборки для расчета стандартного отклонения)

Математические операции

+, -, *, / Intg, Diff, Sqrt, пользовательская функция (составная)

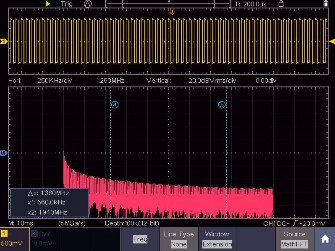

БПФ

Выбор вертикального масштаба БПФ: Среднеквадратическое значение в вольтах, среднеквадратическое значение в дБВ, фазовые измерения: радианы, градусы
Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса, Кайзера, Барлетта.

Цифровой фильтр

Нижние частоты, высокие частоты, полоса пропускания, полоса режекции

LAN, USB

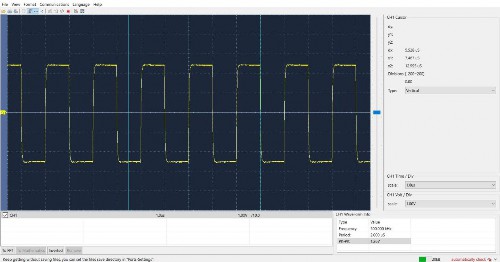

ПО позволяет отображать осциллограммы на экране компьютера, позволяет сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм.
Командная строка для передачи команд SCPI команд

Полная шкала

4 ½ разряда (макс. 19999 отсчетов)

Тестирование диодов

0 В - 2 В

Входное сопротивление

До 10 МОм

Емкость

2нФ – 20 мкФ: ± (4%+10 е.м.р.) - типично
Примечание: Сокращение «е.м.р.» означает «единиц младшего разряда»

Напряжение

DCV: 20 мВ,200мВ ± (0,5% +10 е.м.р.) типично, 2В, 20В, 200В ± (0,3% +5 е.м.р.) типично, 1000В: ± (0,5% ±5 е.м.р.) типично
ACV: 20 мВ, 200мВ, 2В, 20В, 200В: ± (0,8% +10 е.м.р.) типично, 750В: ± (1%+10 е.м.р.) типично
Частота: 40 Гц - 400 Гц,

Ток

DCA: 10A: ± (2% +10 е.м.р.) типично
ACA: 10 A: ± (2,5% ±10е.м.р.) типично

Сопротивление

200 Ом: ±(0,8% +10 е.м.р.) типично
2 кОм ~ 2 МОм: ±(0,5% +3 е.м.р.) типично
20 MОм: ± (0,8% +5 е.м.р.) типично
100 MОм: ± (5% +10 е.м.р.) типично

Дополнительный функционал

Режим относительных измерений
Ручной и автоматический выбор диапазонов измерений
Режим удержания показаний

Регистратор данных

Длительность регистрации

3 дня (внутренняя запись)
10 дней (на внешнем USB-носителе)

Интервал между точками записи

От 0,5 с до 10 с (с шагом 0,5 с)

Экспорт данных

Файл формата .CSV

Тип дисплея

Жидкокристаллический цветной TFT дисплей с диагональю 8 дюймов (20 см), 65536 цветов

Разрешение

800 × 600

Представление сигналов

Векторное или точечное, переменное послесвечение (1-2-5 секунд) и бесконечное послесвечение. Функция цветовой температуры

Координатная сетка

Сетка 10 делений по вертикали на 15 делений по горизонтали.

Формат

YT XY (ошибка разности фаз не более 3°)

USB- хост-порт

Поддерживает сохранение осциллограмм, настроек, картинок, запись самописца вольтметра на внешнее устройство USB-памяти

USB-порт устройства

Поддерживает подключение осциллографа ко внешнему ПК. Совместим с PictBridge

Порт LAN

Розетка RJ-45, поддерживает подключение осциллографа ко внешнему ПК.

Trig Out (P / F)

Порт выхода внешней синхронизации, совмещен с портом выхода системы тестирования по маске «Pass/Fall»

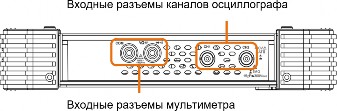

V/Ω/A/-II-

Вход мультиметра регистратора

COM

Общий вход мультиметра-регистратора

Компенсатор пробника

Амплитуда 5 В, частота 1 кГц

Размеры

270 мм x 191 мм x 48 мм (Д*В*Ш)

Вес

Прибл. 1,7 кг (без аксессуаров)

Тип питания

Сетевое (через адаптер) или с помощью аккумулятора

Сетевое напряжение источника питания

Переменное напряжение 100В - 240 Вскз 50/60 Гц САТ II

Потребляемая мощность

не более 15 Вт

Предохранитель

2 A, класс T, 250 В

Аккумулятор

7,4 В, 8000 мА.ч, После полной зарядки аккумулятор может работать около 5 часов (отличается в разных моделях)

Температура

Рабочая температура (нормальные условия): от 15 °C до 25 °C Температура хранения: от -20 °C до +60 °C

Относительная влажность

от 30 до 80%

Атмосферное давление

от 84 до 106 кПа

Электромагнитная совместимость

Соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

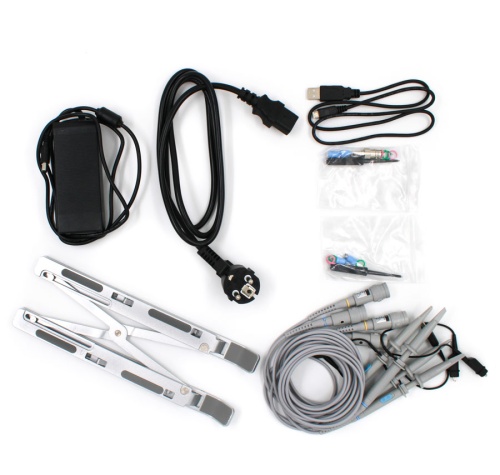

Прибор VERDO ST12xx

Шнур питания

CD с ПО

Краткое руководство пользователя

Кабель Micro USB

Пробники (по 1 на канал осциллографа)

Отвертка для настройки пробников

Сетевой адаптер

Держатель - подставка

Адаптер BNC-SAM

Токовый модуль (только для 2-канальных моделей)

Набор пробников для мультиметра (только для 2-канальных моделей)

Артикул

Наименование

ST122100

VERDO ST1221 Осциллограф планшетного типа 70 МГц, 2 канала

ST122200

VERDO ST1222 Осциллограф планшетного типа 100 МГц, 2 канала

ST122300

VERDO ST1223 Осциллограф планшетного типа 120 МГц, 2 канала

ST122400

VERDO ST1224 Осциллограф планшетного типа 70 МГц, 2 канала, 14 бит

ST122500

VERDO ST1225 Осциллограф планшетного типа 100 МГц, 2 канала, 14 бит

ST122600

VERDO ST1226 Осциллограф планшетного типа 120 МГц, 2 канала, 14 бит

ST124100

VERDO ST1241 Осциллограф планшетного типа 70 МГц, 4 канала

ST124200

VERDO ST1242 Осциллограф планшетного типа 70 МГц, 4 канала, 14 бит

ST124300

VERDO ST1243 Осциллограф планшетного типа 100 МГц, 4 канала

ST124400

VERDO ST1244 Осциллограф планшетного типа 100 МГц, 4 канала, 14 бит
