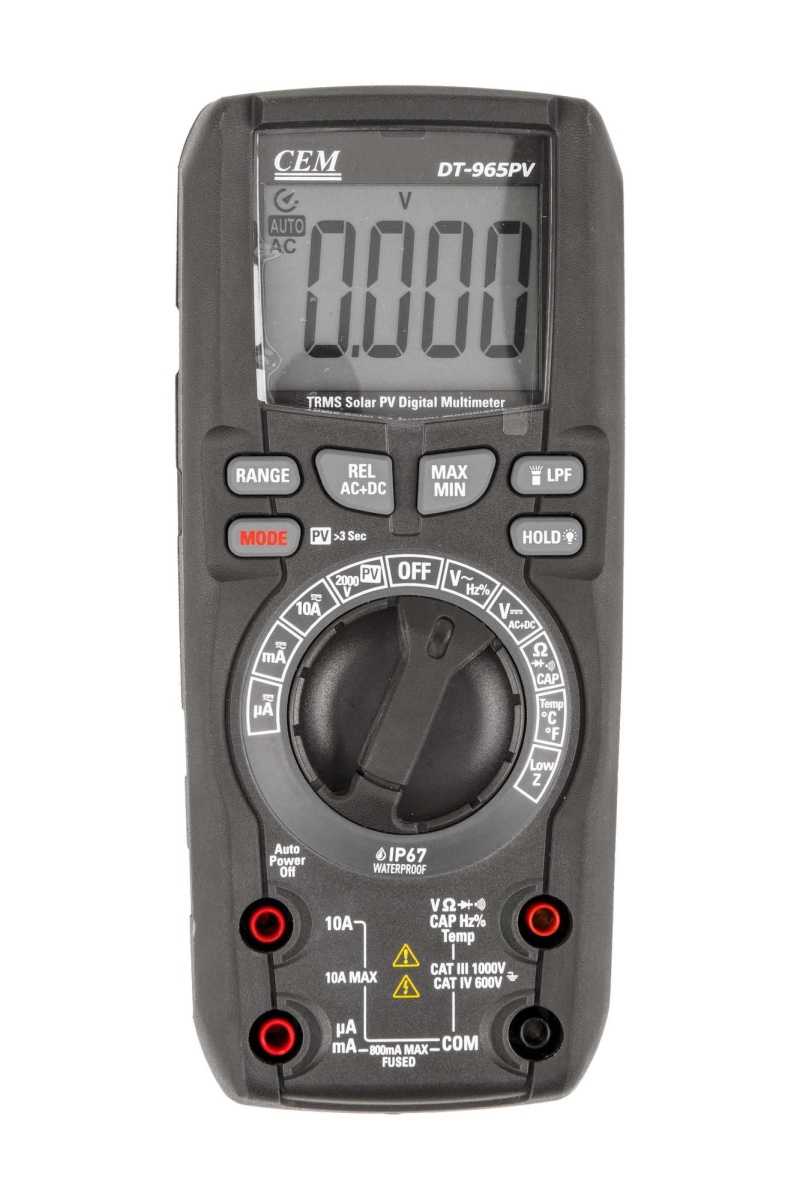

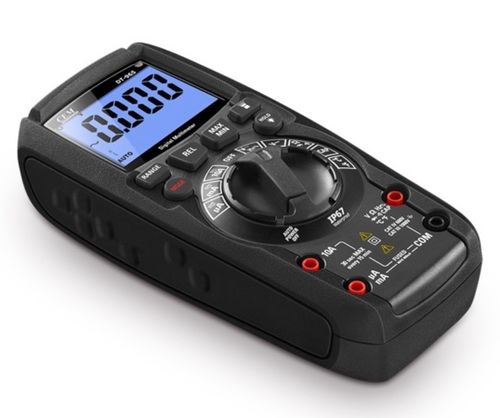

DT-965PV Мультиметр для фотоэлектрических установок

Диапазон

Разрешение

Погрешность измерения ± (% от показания + количество разрядов)

Переменное напряжение

6,000 В

1 мВ

±(1,0 % + 5 разрядов)

60,00 В

10 мВ

600,0 В

0,1 В

1000 В

1 В

±(1,2 % + 5 разрядов)

Максимальные измеряемые величины: переменное напряжение 1000 В (среднеквадратичное) или постоянное напряжение 1000 В. Сопротивление: 10 МОм. Частота переменного тока: 50 – 1000 Гц. Все диапазоны переменного напряжения указаны от 5 % диапазона до 100 % диапазона.

Постоянное напряжение

600,0 мВ

0,1 мВ

±(0,5 % + 8 разрядов)

6,000 В

1 мВ

±(0,9 % + 5 разрядов)

60,00 В

10 мВ

600,0 В

0,1 В

1000 В

1 В

±(1,0 % + 5 разрядов)

Максимальные измеряемые величины: переменное напряжение 1000 В (среднеквадратичное) или постоянное напряжение 1000 В. Сопротивление: 10 МОм.

Переменное напряжение в режиме Low Z

6,000 В

1 мВ

±(3,0 % + 40 разрядов)

60,00 В

10 мВ

600,0 В

0,1 В

Максимальные измеряемые величины: переменное напряжение 600 В (среднеквадратичное) или постоянное напряжение 600 В. Сопротивление: приблизительно 3 кОм. Частота переменного тока: 50 – 1000 Гц. Все диапазоны переменного напряжения указаны от 5 % диапазона до 100 % диапазона.

Постоянное напряжение в режиме Low Z

600,0 мВ

0,1 мВ

±(3,0 % + 40 разрядов)

6,000 В

1 мВ

60,00 В

10 мВ

600,0 В

0,1 В

Максимальные измеряемые величины: переменное напряжение 600 В (среднеквадратичное) или постоянное напряжение 600 В. Сопротивление: приблизительно 3 кОм.

Постоянное + переменное напряжение

6,000 В

1 мВ

±(2 % + 30 разрядов)

60,00 В

10 мВ

600,0 В

0,1 В

1000 В

1 В

±(2 % + 5 разрядов)

Максимальные измеряемые величины: переменное напряжение 1000 В (среднеквадратичное) или постоянное напряжение 1000 В. Сопротивление: 10 МОм. Частота переменного тока: 50-60 Гц. Все диапазоны переменного напряжения указаны от 5 % диапазона до 100 % диапазона.

Переменное напряжение солнечных батарей

2000 В

1 В

±(2 % + 5 разрядов)

Необходимо 2000 В (щуп для измерения солнечных батарей).

Постоянное напряжение солнечных батарей

2000 В

1 В

±(2 % + 5 разрядов)

Необходимо 2000 В (щуп для измерения солнечных батарей).

Переменный ток

600,0 мкА

0,1 мкА

±(1,0 % + 3 разряда)

6000 мкА

1 мкА

60,00 мА

10 мкА

600,0 мА

0,1 мА

10,00 А*

10 мА

±(2,0 % + 8 разрядов)

Защита от перегрузки: предохранитель 800 мА/1000 В в диапазонах мкА/мА; предохранитель 10 А/1000 В в диапазоне 10 А. Частота переменного тока: 50 – 400 Гц. Все диапазоны переменного тока указаны от 5 % диапазона до 100 % диапазона. * 10 A: все диапазоны напряжения переменного тока указаны от 6 % диапазона до 100 % диапазона.

Постоянный ток

600,0 мкА

0,1 мкА

±(1,0 % + 3 разряда)

6000 мкА

1 мкА

60,00 мА

10 мкА

600,0 мА

0,1 мА

10,00 А

10 мА

±(1,5 % + 3 разряда)

Защита от перегрузки: предохранитель 800 мА/1000 В в диапазонах мкА/мА; предохранитель 10 А/1000 В в диапазоне 10 А.

Сопротивление

600,0 Ом

0,1 Ом

±(1,5 % + 5 разрядов)

6,000 кОм

1 Ом

60,00 кОм

10 Ом

600,0 кОм

100 Ом

6,000 МОм

1 кОм

60,00 MОм

10 кОм

±(2,0 % + 10 разрядов)

Максимальные измеряемые величины: постоянное напряжение 600 В или переменное напряжение 600 В (среднеквадратичное).

Емкость

99,99 нФ

10 пФ

±(5,0 % + 35 разрядов)*

999,9 нФ

100 пФ

±(3,0 % + 5 разрядов)

9,999 мкФ

0,001 мкФ

99,99 мкФ

0,01 мкФ

999,9 мкФ

0,1 мкФ

9,999 мФ

0,001 мФ

±(5,0 % + 5 разрядов)

99,99 мФ

0,01 мФ

Максимальные измеряемые величины: переменное напряжение 600 В (среднеквадратичное) или постоянное напряжение 600 В. * Точность при измерении менее 6 нФ не указана.

Частота

9,999 Гц

0,001 Гц

±(1,0 % + 5 разрядов)

99,99 Гц

0,01 Гц

999,9 Гц

0,1 Гц

9,999 кГц

1 Гц

Максимальные измеряемые величины: переменное напряжение 600 В (среднеквадратичное) или постоянное напряжение 600 В. Чувствительность: 8 В скв.

Скважность

от 20,0 % до 80,0 %

0,1 %

±(1,2 % + 2 разряда)

Максимальные измеряемые величины: постоянное напряжение 600 В или переменное напряжение 600 В (среднеквадратичное). Время импульса: 0,1 – 100 мс. Диапазон частот: 5 Гц – 10 кГц. Чувствительность: 8 В скв.

Температура

от -40 до 1000 °С

0,1–1 °C

±(1,5 % + 5 °C)

от -40 до 1832 °F

0,1–1 °F

±(1,5 % + 9 °F)

Максимальные измеряемые величины: переменное напряжение 600 В (среднеквадратичное) или постоянное напряжение 600 В.

Параметр

Значение

Общие характеристики

Корпус

Двойное литье, водонепроницаемый

Ударная прочность (при падении)

2 метра

Проверка диодов

Испытательный ток составляет максимум 1,5 мА; постоянное напряжение разомкнутой цепи обычно составляет 3,2 В.

Прозвонка цепи

Если сопротивление ниже 50 Ом (приблизительно), раздастся звуковой сигнал. Испытательный ток < 0,35 мА

Измерение пиковых значений

Регистрация пиков > 1 мс

Датчик температуры

Требуется термопара типа K

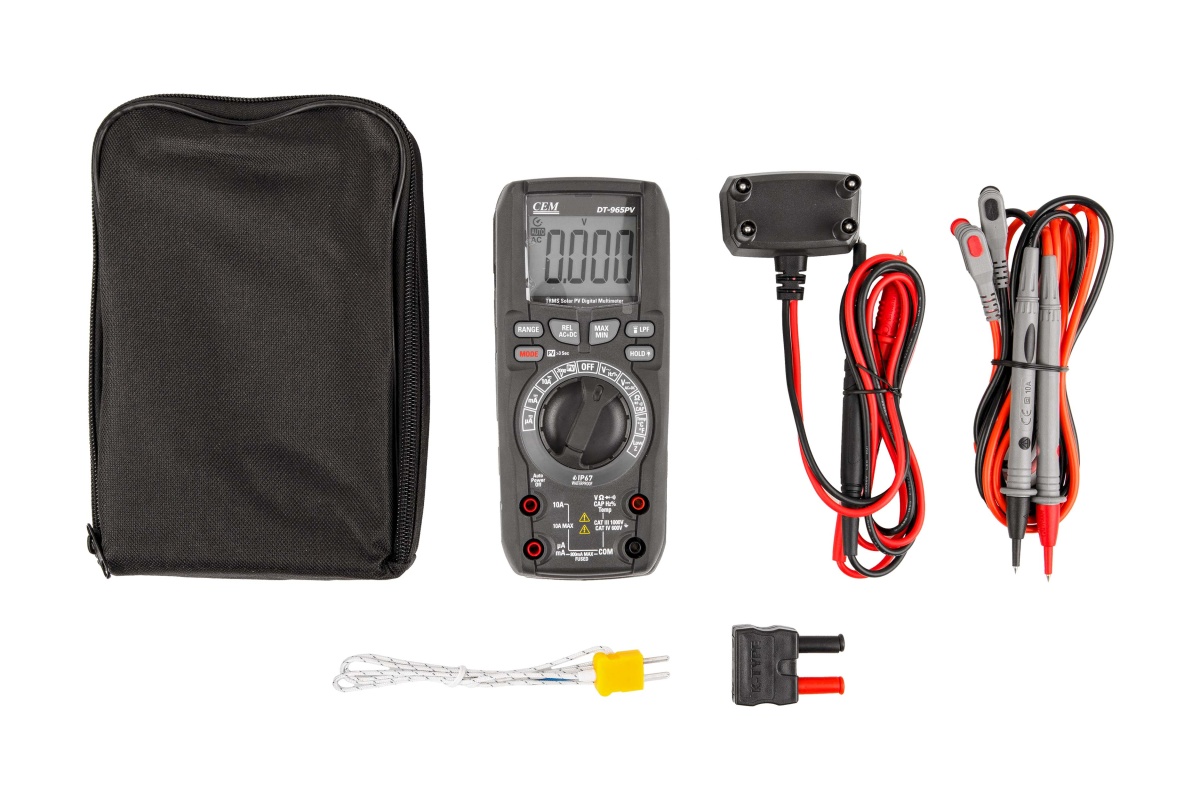

Щуп для измерения солнечных батарей

Измерение до 2000 В макс.

Входное сопротивление

> 10 МОм напряжения пост. тока и > 3 МОм напряжения перем. тока

Измерение переменного тока и напряжения

Истинное среднеквадратичное значение (True RMS)

AC True RMS (истинное среднеквадратичное значение переменного тока)

Термин RMS расшифровывается как «среднеквадратичное значение» и представляет собой метод расчета значения напряжения или тока. Мультиметры со средним откликом откалиброваны так, чтобы правильно считывать показания только при синусоидальных сигналах, а при несинусоидальных или искаженных сигналах они будут считывать показания неточно. Приборы с истинным среднеквадратичным значением (True RMS) показывают точные измерения для любого типа сигнала.

Частота переменного тока

50/60 Гц (любой формы); 45–1000 Гц (синусоидальный)

Коэффициент амплитуды

≤ 3 при полной шкале до 500 В, линейно уменьшается до ≤ 1,5 при 1000 В

Дисплей

6000 измерений

Индикация превышения диапазона

Отображается «OL»

Автоматическое выключение

15 минут (приблизительно) с функцией деактивации

Полярность

Автоматичическая (нет индикации для положительного); знак минус (–) для отрицательного

Скорость измерения

3 измерения в секунду, номинальная

Индикация низкого заряда батареек

да

Батарейка

Одна батарея 9 вольт (NEDA 1604)

Предохранители

Диапазоны мА/мкА: 800 мА/1000 В, керамический быстродействующий предохранитель. Емкость: 10 кА/1000 В переменного/постоянного тока. Диапазон A: 10 А/1000 В, керамический быстродействующий предохранитель. Отключающая способность: 30 кА/1000 В переменного/постоянного тока

Рабочая температура

От 5 до 40 °C

Температура хранения

От -20 до 60 °C

Рабочая влажность

Максимальная 80 % до 31 °C, с линейным снижением до 50 % при 40 °C

Влажность при хранении

< 80 %

Рабочая высота

Максимум 2000 метров

Размер

187x81x50 мм

Вес

342 г

Безопасность

Данный прибор предназначен для использования на месте установки и имеет двойную изоляцию в соответствии со стандартами EN61010-1:2010, EN61010-2-033:2012 по категории III 600 В и категории «степень загрязнения» 2.
