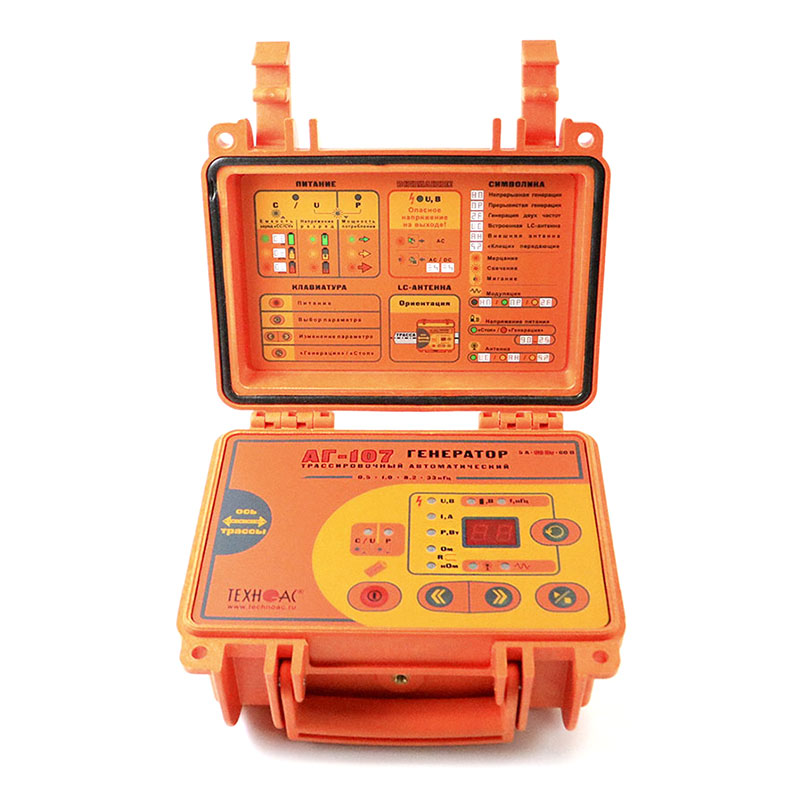

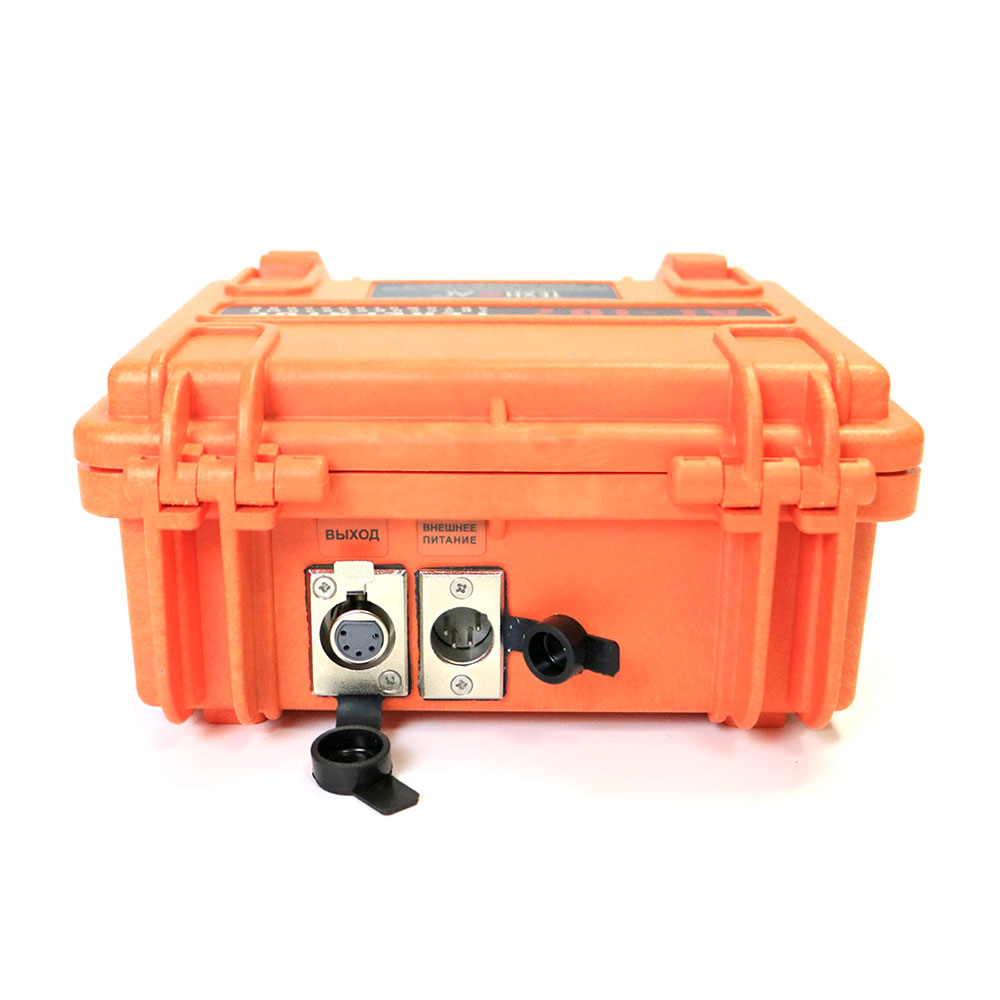

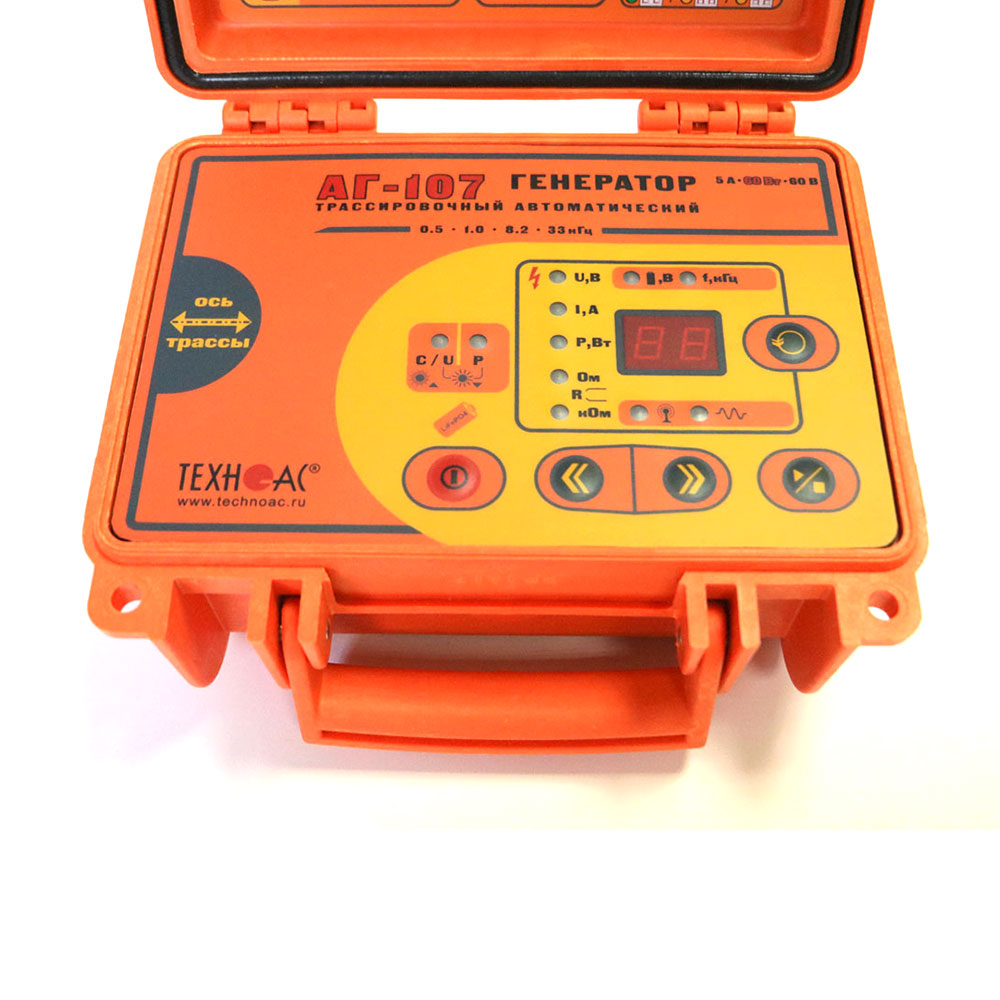

Генератор трассировочный АГ-107, мощностью до 30 Вт

Параметр

Значение

Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц»

Нагрузка «кабель выходной» или «клещи»

512 / 1024 / 8192 / 32768

«Антенные» режимы

8192 / 32768 для «LC» или 8192 для «AH»

Режимы работы

«Антенные» режимы

встроенная передающая антенна «LC»

внешняя индукционная передающая антенна «АН»

Режимы «модуляции» (сигналы специальной формы)

- прерывистый «ПР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц

- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)

Выходной ток, А

Ограниченный программой при ручном повышении, ≥

5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»

3 – при частоте 32768 Гц

Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥

0,1

Максимальное выходное напряжение, В

В зависимости от «модуляции», ≥

48 – в двухчастотном режиме модуляции «2F»

60 – в других режимах

Максимальная выходная мощность, Вт

Ограниченная программой, ≥

30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом

60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом

Источники питания

Рабочий диапазон питающих напряжений, В

минимально допустимое напряжение 10

максимально допустимое напряжение 15

Автономный аккумулятор

4 элемента LiFePO4 26700 3,2В последовательно

Устройство зарядное

- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой

Внешние источники питания (не входят в комплект поставки)

- напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные «12 В»

Время работы («жизненный цикл»)

при работе от встроенного аккумулятора 1,2 часа в режимах «НП» и «2F» при исходной выходной мощности 30 Вт или 5 часов в режиме «ПР» при исходной выходной мощности 60 Вт

при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено

Функциональные особенности

Автоматическое управление выходной мощностью в процессе генерации

пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания

Автоматические выключения прибора

при напряжении питания < 8 В

при напряжении питания > 15,7 В

при коротком замыкании выхода в процессе автосогласования

при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп»

через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)

Согласование с нагрузкой

автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А

ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования

Варианты подключения к исследуемой коммуникации

«контактное» подключение с «возвратом тока через землю»

«бесконтактное» подключение с применением встроенной передающей антенны «LC»

«бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)

«бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)

Электромагнитная совместимость

Классификация по ГОСТ Р 51318.22-2006

класс А

Конструктивные параметры

Выходной усилитель мощности

технология - модифицированный CLASS D, КПД до 85%

Светодиодные индикаторы

отдельные светодиоды, обозначающие параметры и режимы

цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)

Габаритные размеры электронного блока (кейса), не более, мм

216х180х105

Вес электронного блока, не более, кг

2

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации, °С

-30…+60

Степень защиты корпуса

IP65

№

Наименование

Количество

1

Генератор трассировочный АГ-107

1 шт.

2

Устройство зарядное АГ107.02.010

1 шт.

3

Кабель для подключения внешнего аккумулятора AG107.02.030

1 шт.

4

Кабель выходной АГ120.02.050

1 шт.

5

Штырь заземления АГ110.02.004

1 шт.

6

Контакт магнитный АГ120.02.090

1 шт.

7

Руководство по эксплуатации

1 шт.

8

Паспорт

1 шт.

№

Наименование

1

Индукционная антенна ИЭМ-301.5
