Комплект малогабаритного автономного генератора МАГ-05.2.80

Назначение автономного генератора МАГ-05.2.80

Комплект автономного генератора МАГ-05.2.20 применяется для трассировки и определения глубины залегания неметаллических трубопроводов, ливневых каналов на глубине до 5 метров совместно с трассопоисковыми приемниками, имеющими функцию «Зонд» с рабочей частотой 512 Гц.

Принцип трассировки неметаллических трубопроводов автономным генератором МАГ-05.2.80

Малогабаритный автономный генератор МАГ-05 помещают на проблемный участок магистрали с помощью троса проталкивающего устройства. Генератор излучает электромагнитное поле.

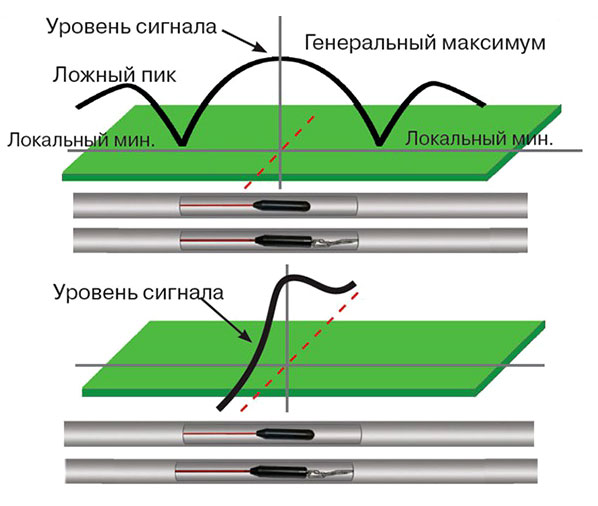

При перемещении приемника на поверхности земли (при положении оси приёмника перпендикулярно оси коммуникации) вдоль оси коммуникации в приемной катушке индуцируется сигнал с явно выраженными двумя локальными минимумами, генеральным максимумом и двумя ложными пиками. При перемещении приемника поперек оси генератора локальные минимумы и ложные пики сигнала отсутствуют.
Для точного определения местонахождения зонда используют положение локальных минимумов и максимума сигнала. Местоположение зонда определяют по месту с максимальным уровнем сигнала. Глубину залегания зонда приемник измеряет корректно только при его положении в точке над зондом и горизонтальном положении зонда.

Особенности комплекта автономного генератора МАГ-05.2.80

Комплект автономного генератора МАГ-05.2.20 позволяет на участках трубопровода, где есть возможность доступа к каналу с обеих сторон, для обеспечения гарантийного извлечения генератора в случае его застревания или отрыва, применить метод трассировки с использованием вспомогательного троса. В этом случае применяют следующий порядок работы:

• На проталкивающем устройстве вместо автономного генератора установить деталь пробку.
• С помощью проталкивающего устройства протолкнуть пробку до конца канала.
• Пробку заменить на автономный генератор с аккумулятором и крышкой.
• Прицепить вспомогательный трос к крышке с помощью карабина.
• Произвести трассировку коммуникации, перемещая (вытягивая) автономный генератор при помощи проталкивающего устройства.

В случае застревания автономного генератора в коммуникации или его отрыва от проталкивающего устройства автономный генератор извлекают из канала с помощью вспомогательного троса

Обозначение модификаций автономного генератора МАГ-05.2.ХХ

Модификация	Длина троса проталкивающего устройства, м	Длина вспомогательного троса, м
МАГ-05.2.20	20	30
МАГ-05.2.40	40	50
МАГ-05.2.80	80	90
МАГ-05.2.100	100	110

Характеристики автономного генератора МАГ-05.X.ХХ

Параметр	Значение
Частота генератора	512 Гц
Диаметр малогабаритного автономного генератора	40 мм
Вес малогабаритного автономного генератора	318 г ± 20 г
Время работы генератора	не менее 5 ч
Диаметр троса проталкивающего устройства	6 мм
Диаметр вспомогательного троса	2 мм

Комплектация автономного генератора МАГ-05.2.ХХ

№	Наименование	Количество

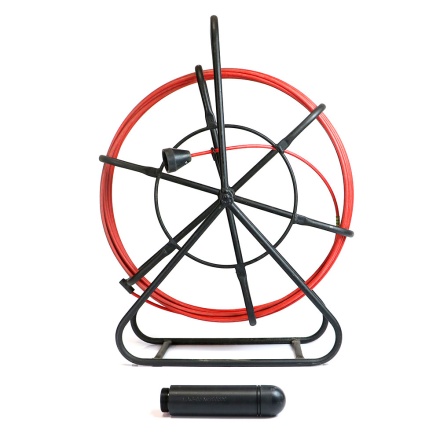

1	Проталкивающее устройство	1 шт.

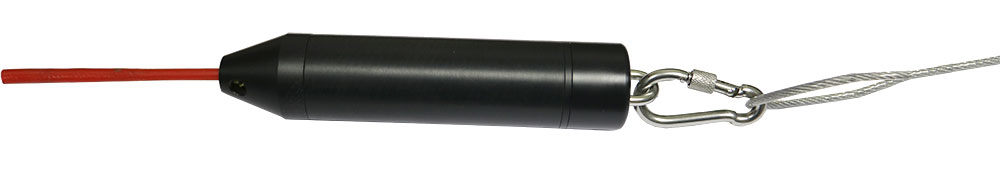

2	Малогабаритный автономный генератор МАГ-05	1 шт.
3	Аккумулятор	1 шт.
4	Зарядное устройство	1 шт.

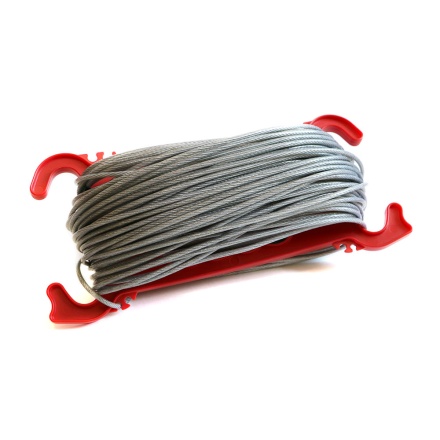

5	Вспомогательный трос на держателе LUX	1 шт.
6	Пробка	1 шт.
7	Крышка	1 шт.
8	Карабин	1 шт.
