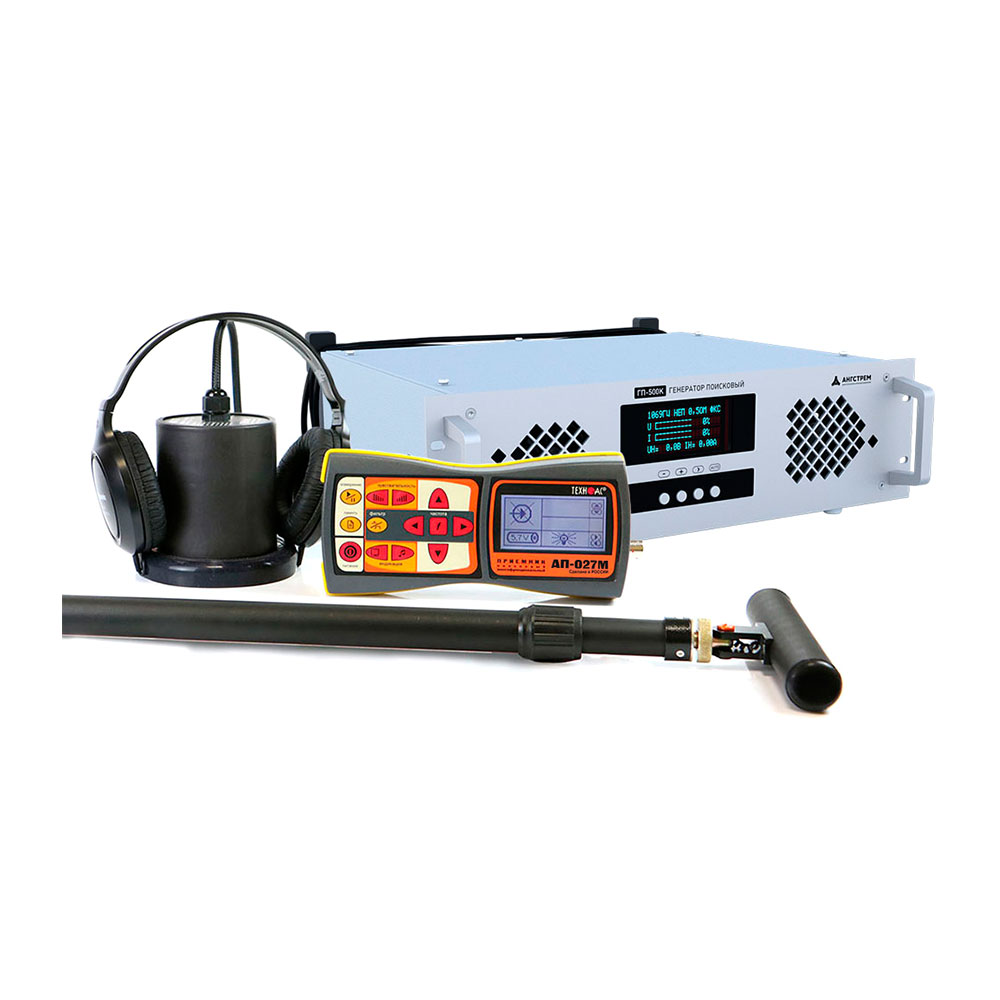

Кабеледефектоискатель "Атлет ТЭК-527АН"

Параметр

Датчик ЭМД/ДКИ/ДОДК/КИ

Датчик AD

Вид работы в зависимости от датчика

Определяется автоматически, при подключении датчика

Вид принимаемого сигнала

Выбирается оператором как «непрерывный / импульсный»

Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»

Частоты переключаемых полосовых фильтров

Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.

Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.

«Широкая полоса» (частотный диапазон)

0,05…8,6 кГц

0,09…2,2 кГц

Коэффициент усиления электрического тракта и динамический диапазон входного сигнала

100 dB

120 dB

Визуальная индикация

ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны -синтезированный звук ЧМ.

-

Встроенный излучатель - синтезированный звук ЧМ.

Питание

Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.

Время непрерывной работы, не менее

20 часов

Допустимый диапазон температур окружающей среды при эксплуатации

-20ºС…+50ºС

Класс защиты от внешних воздействий

IP54

Габаритные размеры электронного блока

220*102*42 мм

Масса электронного блока, не более

0,46 кг

Параметр

Значение

Выходная мощность при работе на согласованную нагрузку, не менее, Вт

500

Частота генерации, Гц

от 100 до 3000

Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт

800

Напряжение питания от сети переменного тока частотой 50 Гц, В

от 187 до 242

Параметр

Значение

Габаритные размеры прибора, не более, мм

120х135

Масса, не более, кг

1,7

Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)

№

Наименование

Количество

1

Трассопоисковый приемник "АП-027"

1 шт.

2

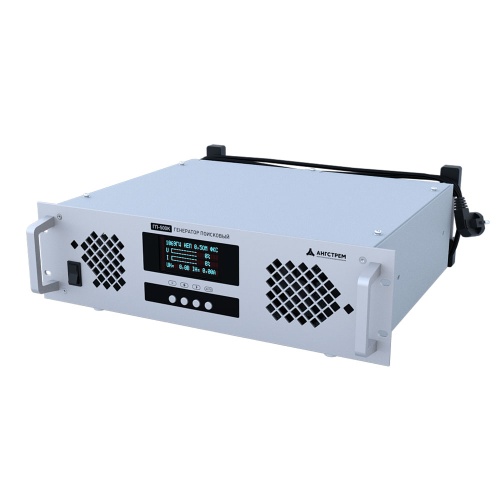

Генератор "ГП-500К"

1 шт.

3

Комплект акустического датчика "AD-327"

1 шт.

4

Датчик электромагнитный "ЭМД-247"

1 шт.

5

Головные телефоны

1 шт.

6

Держатель для приемника АП-027.00.010

1 шт.

7

Сумка для генератора "ГП-500К" Чехол 53155

1 шт.

8

Сумка для электромагнитного датчика "ЭМД-247" Чехол 53186

1 шт.

9

Сумка для комплекта Чехол 53207

1 шт.

10

Крестовая отвертка

1 шт.

11

Батарейки для приемника (AA)

4 шт.

12

Кабель для подключения внешнего аккумулятора AP027.02.030

1 шт.

13

Руководство по эксплуатации

2 шт.

14

Паспорт

1 шт.
