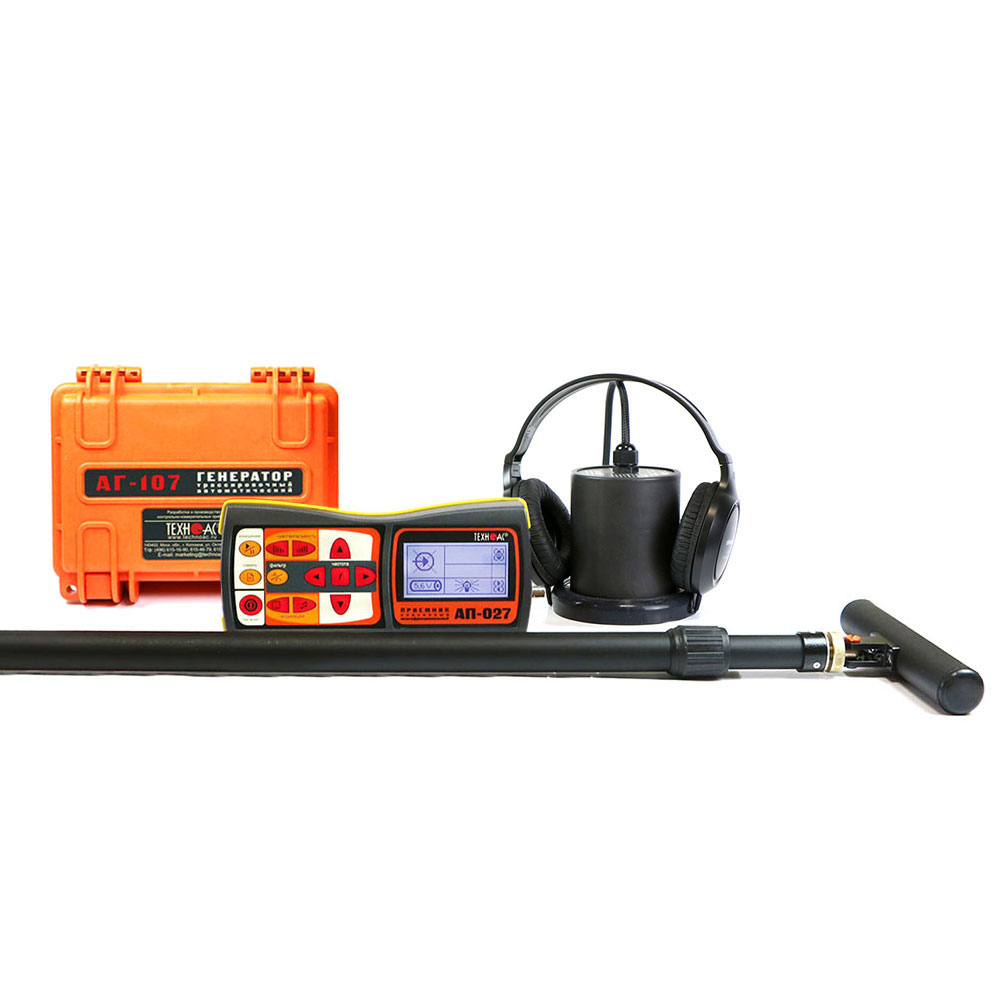

Кабеледефектоискатель "Успех АТГ-425.30Э"

Параметр

Датчик ЭМД/ДКИ/ДОДК/КИ

Датчик АД

Вид работы в зависимости от датчика

определяется автоматически, при подключении датчика

Вид принимаемого сигнала

выбирается оператором как «непрерывный / импульсный»

выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»

Частоты переключаемых полосовых фильтров

центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц

- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц

«Широкая полоса» (частотный диапазон)

0,05…8,6 кГц

0,09…2,2 кГц

Коэффициент усиления электрического тракта и динамический диапазон входного сигнала

100 dB

120 dB

Визуальная индикация

ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

головные телефоны - натуральный широкополосный или отфильтрованный сигнал

головные телефоны - синтезированный звук ЧМ

-

встроенный излучатель - синтезированный звук ЧМ

Питание

напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети;
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор

Время непрерывной работы, не менее

20 часов

Допустимый диапазон температур окружающей среды при эксплуатации

-20…+50ºС

Класс защиты от внешних воздействий

IP54

Габаритные размеры электронного блока

220x102x42 мм

Масса электронного блока, не более

0,46 кг

Параметр

Значение

Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц»

Нагрузка «кабель выходной» или «клещи»

512 / 1024 / 8192 / 32768

«Антенные» режимы

8192 / 32768 для «LC» или 8192 для «AH»

Режимы работы

«Антенные» режимы

встроенная передающая антенна «LC»

внешняя индукционная передающая антенна «АН»

Режимы «модуляции» (сигналы специальной формы)

- прерывистый «ПР» (кратковременные посылки синусоидального сигнала);
- длительность посылки 0,1 сек.;
- частота следования посылок 1 Гц

- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно)

Выходной ток, А

Ограниченный программой при ручном повышении, ≥

5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»

3 – при частоте 32768 Гц

Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥

0,1

Максимальное выходное напряжение, В

В зависимости от «модуляции», ≥

48 – в двухчастотном режиме модуляции «2F»

60 – в других режимах

Максимальная выходная мощность, Вт

Ограниченная программой, ≥

30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом

60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом

Источники питания

Рабочий диапазон питающих напряжений, В

минимально допустимое напряжение 10

максимально допустимое напряжение 15

Автономный аккумулятор

4 элемента LiFePO4 26700 3,2В последовательно

Устройство зарядное

- заряжает до напряжения 14,6 В током до 10 А;
- обеспечивает генерацию одновременно с зарядкой

Внешние источники питания (не входят в комплект поставки)

- напряжение 10...15 В, мощность ≥ 80 Вт;
- например, аккумуляторы автомобильные «12 В»

Время работы («жизненный цикл»)

при работе от встроенного аккумулятора 1,2 часа в режимах «НП» и «2F» при исходной выходной мощности 30 Вт или 5 часов в режиме «ПР» при исходной выходной мощности 60 Вт

при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено

Функциональные особенности

Автоматическое управление выходной мощностью в процессе генерации

пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания

Автоматические выключения прибора

при напряжении питания < 8 В

при напряжении питания > 15,7 В

при коротком замыкании выхода в процессе автосогласования

при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп»

через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)

Согласование с нагрузкой

автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А

ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования

Варианты подключения к исследуемой коммуникации

контактное подключение с возвратом тока через землю

бесконтактное подключение с применением встроенной передающей антенны «LC»

бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)

бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)

Электромагнитная совместимость

Классификация по ГОСТ Р 51318.22-2006

класс А

Конструктивные параметры

Выходной усилитель мощности

модифицированный CLASS D, КПД до 85%

Светодиодные индикаторы

отдельные светодиоды, обозначающие параметры и режимы

цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)

Габаритные размеры электронного блока (кейса), не более, мм

216х180х105

Вес электронного блока, не более, кг

2

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации, °С

-30…+60

Степень защиты корпуса

IP65

Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса

50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)

Параметр

Значение

Габаритные размеры прибора, не более, мм

120х135

Масса, не более, кг

1,7

№

Наименование

Количество

1

Трассопоисковый приемник АП-027

1 шт.

2

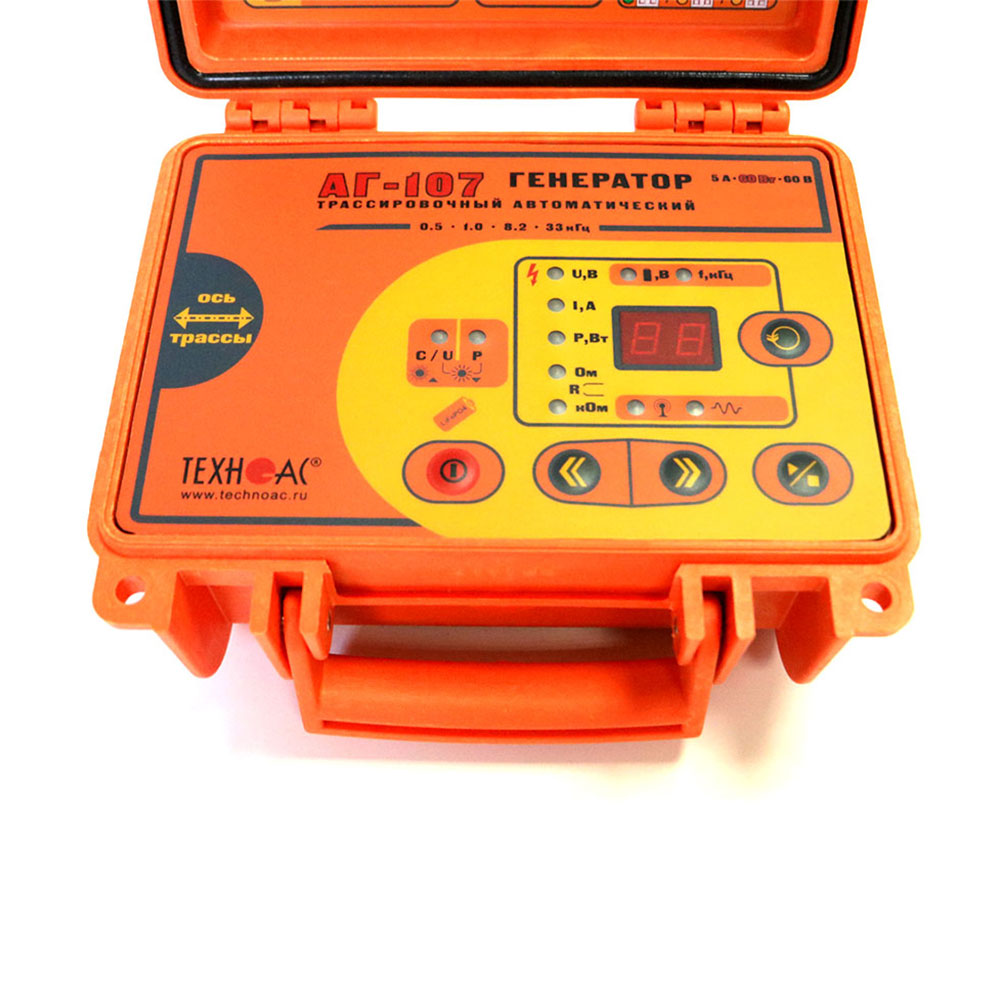

Генератор трассировочный АГ-107

1 шт.

3

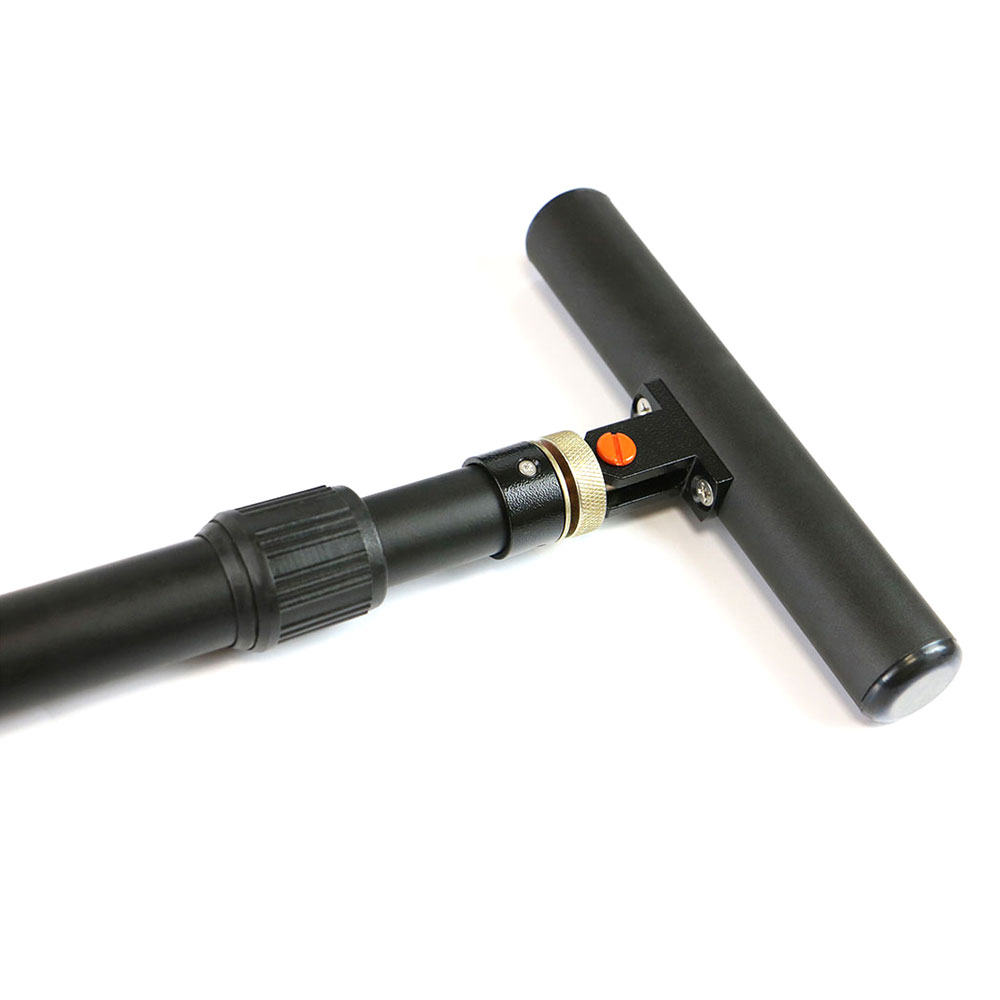

Датчик электромагнитный ЭМД-247

1 шт.

4

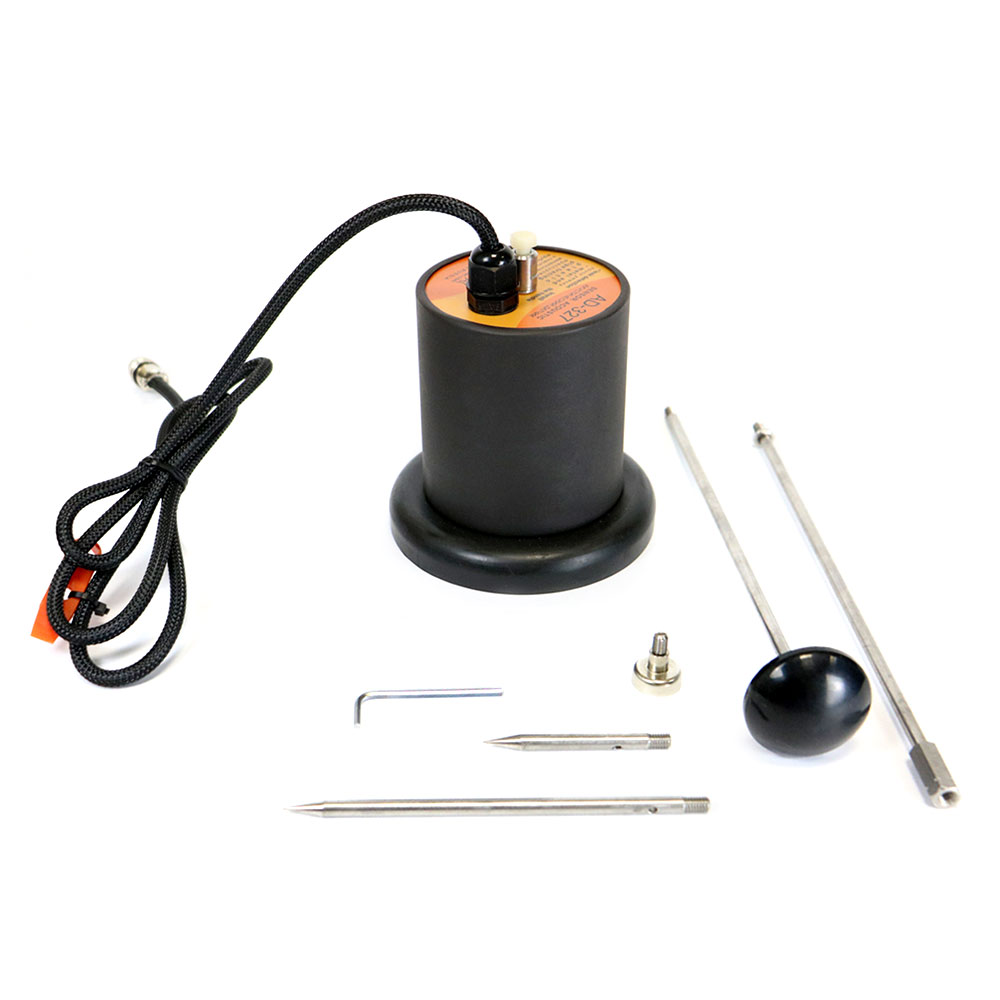

Комплект акустического датчика AD-327

1 шт.

5

Головные телефоны

1 шт.

6

Держатель для приемника АП-027.00.010

1 шт.

7

Батарейки для приемника (AA)

4 шт.

8

Устройство зарядное АГ107.02.010

8 шт.

9

Кабель АГ120.02.020

1 шт.

10

Кабель АГ120.02.050

1 шт.

11

Кабель АГ105.02.020

1 шт.

12

Контакт магнитный АГ120.02.090

2 шт.

13

Штырь заземления АГ110.02.004

2 шт.

14

Кабель для подключения внешнего аккумулятора AP027.02.030

1 шт.

15

Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)

1 шт.

16

Сумка для комплекта (чехол 53222)

1 шт.

17

Крестовая отвертка

1 шт.

18

Руководство по эксплуатации

3 шт.

19

Паспорт

1 шт.

№

Наименование

1

Индукционная антенна ИЭМ-301.5

2

Комплект аккумуляторов и зарядное устройство для приемника АП-027M
