Кабелетрассоискатель "Атлет АГ-319Н"

Параметр

Значение

Квазирезонансные частоты фильтров

50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц

Добротность квазирезонансных фильтров (Q)

100

Диапазон частот «Широкая полоса»

0,04…8 кГц

Диапазон частот «Радио»

8…40 кГц

Максимальный коэффициент усиления электрического тракта

100 дБ

Количество встроенных датчиков

4

Подключаемые внешние датчики

КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)

Управление чувствительностью

- автоматическое - для 2D отображения «Трасса» - полуавтоматическое или ручное (по выбору) - для «Графиков» - автоматическое или ручное (по выбору) - для режима «2 частоты»

Определение глубины залегания трассы

автоматически в режиме «Трасса» 0...10 м

Точность определения глубины залегания

±5%

Измерение тока принимаемого сигнала

автоматически в режиме «Трасса» 0,001...9,99 А

Точность измерения тока принимаемого сигнала

±5%

Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов

при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)

Визуальная индикация

LCD дисплей, 320х240 пикселей, LED подсветка

Индицируемые параметры

- параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала

Звуковая индикация

встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок

Источник питания

4…7 В (4 элемента тип «С»)

Время непрерывной работы от одного комплекта щелочных батарей

не менее 20 часов

Автоматическое отключение питания при бездействии для экономии заряда

после 30 минут

Диапазон температур эксплуатации / хранения

-20…60 / -30…60°С

Степень защиты корпуса

IP54

Габаритные размеры

330х140х700 мм

Масса

2,4 кг

Параметр

Значение

Частоты синусоидального сигнала, Гц

Частоты f1, f2, f3 («постоянные»)

200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память

Частота f1 («временная»)

200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания

Режимы генерации

Режим 1

непрерывный «НП»

Режим 2

кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц

Режим 3

двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1

Режим 4

генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически

Выходные параметры синусоидальной генерации

Выходной ток, А

Максимальный в ручном режиме:

- непрерывная и двухчастотная генерация

10

- кратковременные посылки

15

Задаваемый для автосогласования

десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память

Максимальное выходное напряжение, В

При автономном питании

220 (180 при «2F»)

С добавлением внешнего аккумулятора 12 В

330 (260 при «2F»)

При питании от сетевого блока

110 (90 при «2F»)

Максимальная выходная мощность, Вт

При автономном питании или от внешнего аккумулятора 21 В

150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом

С добавлением внешнего аккумулятора 12 В

200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом

От сетевого блока (СБП)

100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»

ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ

Допустимое сопротивление нагрузки

- любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках

Согласование с нагрузкой

- автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз")

Источники питания

Встроенный аккумуляторный комплект

два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач

Ресурс питания при 0ºС в зависимости от мощности не менее, ч

Непрерывная и двухчастотная генерация

1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)

Импульсные посылки одной частоты

11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)

Генерация ударных импульсов с максимальной частотой 80 уд./мин.

25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно)

Время зарядки полностью разряженных автономных аккумуляторов не более, ч

8

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15 В, выходной ток 15 А max

Допустимые внешние аккумуляторы

11...14 В / 22...28 В

Функциональные особенности

Автоматические функции

- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.)

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе

Типы подключаемых нагрузок при генерации «SIN»

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)

Конструктивные параметры

Выходной усилитель мощности

импульсный, CLASS D(BD), КПД > 80%

Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)

- все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»

Управление

девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс

Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006

класс А

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+45ºС

Степень защиты корпуса

IP54

Габаритные размеры электронного блока (кейса), не более, мм

305х270х191

Вес электронного блока, не более, кг

14,5

Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный

№

Наименование

Количество

1

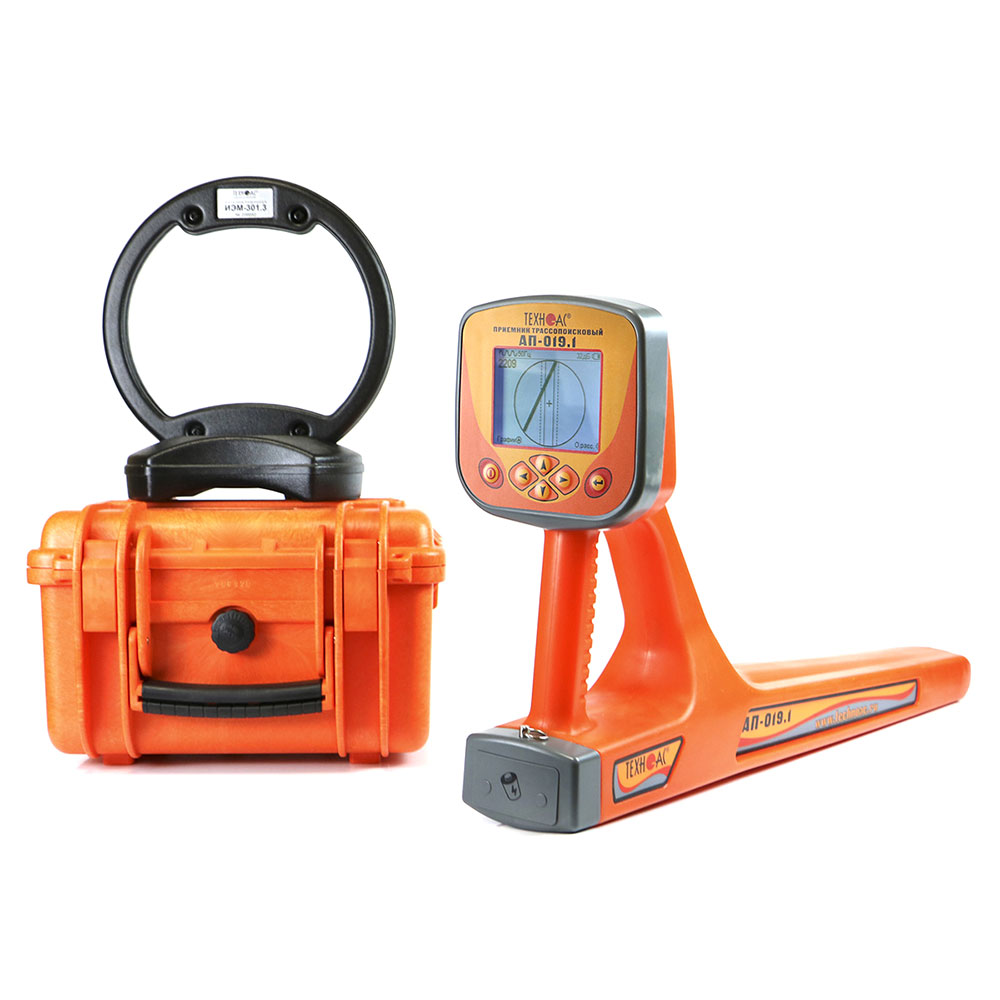

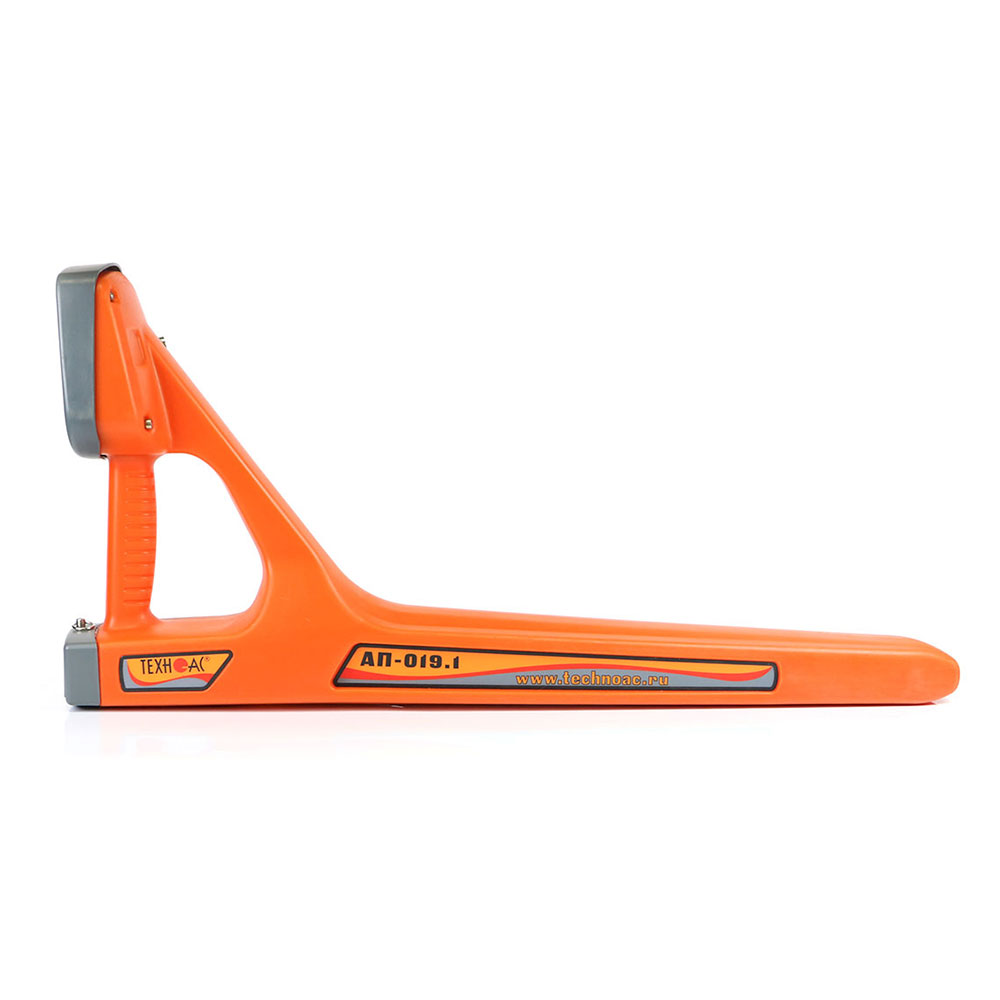

Трассопоисковый приемник АП-019.1

1 шт.

2

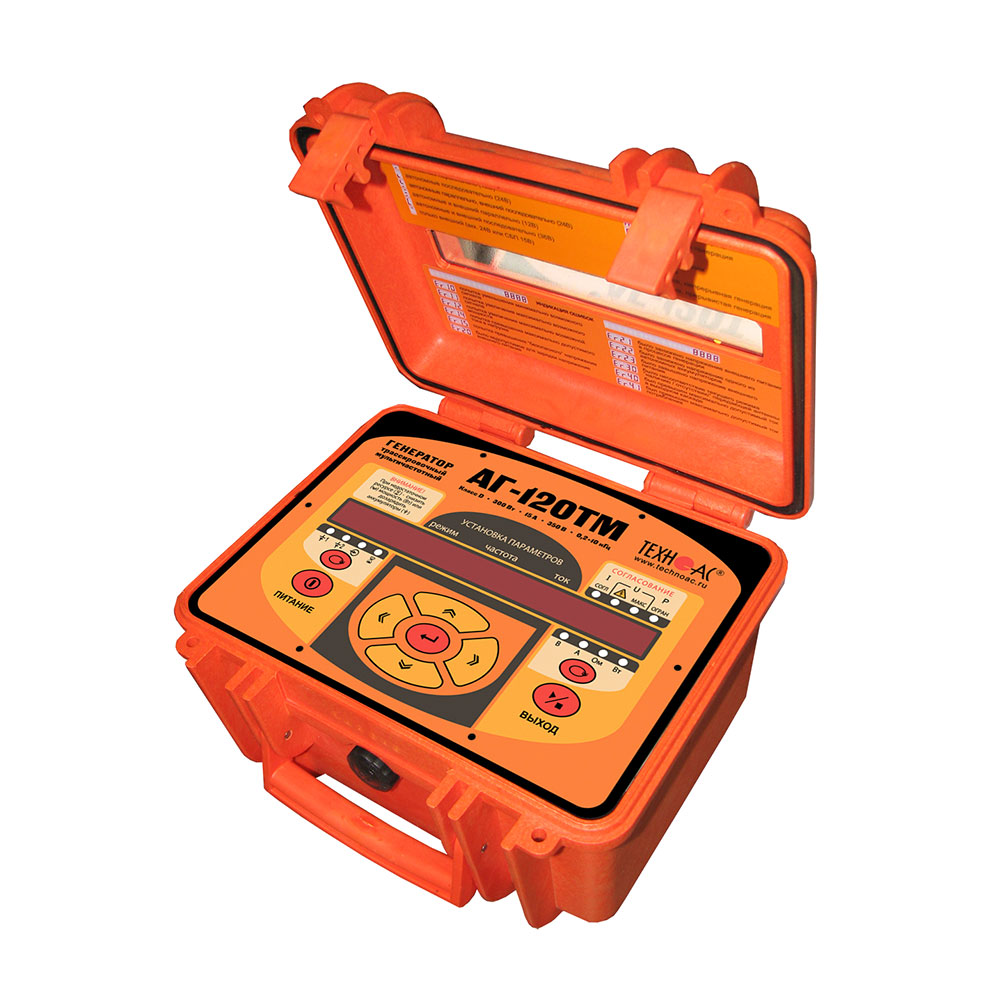

Генератор АГ-120ТМ

1 шт.

3

Индукционная антенна ИЭМ-301.3

1 шт.

4

Источник питания ENP-240-12

1 шт.

5

Кабель для подключения к источнику питания AG120.02.060

1 шт.

6

Кабель для подключения к внешнему аккумулятору АГ120.02.020

1 шт.

7

Кабель АГ120.02.050

1 шт.

8

Кабель АГ105.02.020

1 шт.

9

Контакт магнитный АГ120.02.090

2 шт.

10

Штырь заземления АГ110.02.004

2 шт.

11

Батарейки

4 шт.

12

Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)

1 шт.

13

Сумка для генератора АГ-120ТМ (чехол 53181)

1 шт.

14

Сумка для приемника (чехол 53212)

1 шт.

15

Сумка для комплекта (чехол 53222)

1 шт.

16

Руководство по эксплуатации

3 шт.

17

Паспорт

1 шт.

№

Наименование

1

Комплект аккумуляторов и зарядное устройство для приемника АП-019
