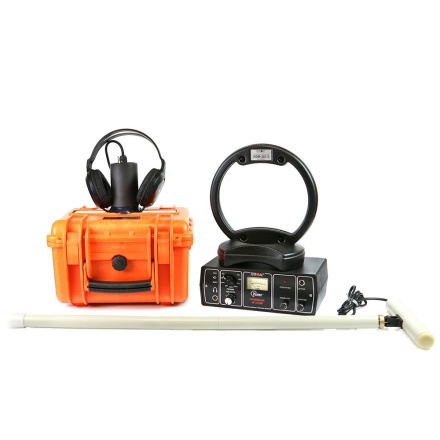

Трассотечеискатель "Атлет ТЭК-120А"

Параметр

Значение

Девять режимов работы на 26 частотных диапазонах, Гц

50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.)

Общий коэффициент усиления по звуковому тракту, дБ

35

Напряжение питания, В (тип элементов питания)

9⁺¹_-2,56 х 1,5 В (батареи типа “С”)

Точность определения трассы, м

±0,3

Мощность, подводимая к головным телефонам, мВт

100

Потребляемая мощность, не более, Вт

0,9

Габаритные размеры прибора, не более, мм

250х90х147

Масса, не более, кг

1,5

Параметр

Значение

Частоты синусоидального сигнала, Гц

Частоты f1, f2, f3 («постоянные»)

200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память

Частота f1 («временная»)

200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания

Режимы генерации

Режим 1

непрерывный «НП»

Режим 2

кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс;
- частота следования импульсов - 1 Гц

Режим 3

двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц;
- вторая частота - 8192 Гц;
- соотношение амплитуд первой и второй частот - 4:1

Режим 4

генерация ударных импульсов «УР» (ударный режим):

- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

- частота следования импульсов (ударов), уд./мин.:
--- низкая - 30
--- средняя - 60
--- высокая - 120

- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически

Выходные параметры синусоидальной генерации

Выходной ток, А

Максимальный в ручном режиме:

- непрерывная и двухчастотная генерация

10

- кратковременные посылки

15

Задаваемый для автосогласования

десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память

Максимальное выходное напряжение, В

При автономном питании

220 (180 при «2F»)

С добавлением внешнего аккумулятора 12 В

330 (260 при «2F»)

При питании от сетевого блока

110 (90 при «2F»)

Максимальная выходная мощность, Вт

При автономном питании или от внешнего аккумулятора 21 В

150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом

С добавлением внешнего аккумулятора 12 В

200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом

От сетевого блока (СБП)

100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»

ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ

Допустимое сопротивление нагрузки

- любое (0…∞);
- ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках

Согласование с нагрузкой

- автоматическое, обеспечивающее достижение заданного тока в нагрузке;
- ручное (кнопками "Вверх" или "Вниз")

Источники питания

Встроенный аккумуляторный комплект

два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач

Ресурс питания при 0ºС в зависимости от мощности не менее, ч

Непрерывная и двухчастотная генерация

1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)

Импульсные посылки одной частоты

11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)

Генерация ударных импульсов с максимальной частотой 80 уд./мин.

25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно)

Время зарядки полностью разряженных автономных аккумуляторов не более, ч

8

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15 В, выходной ток 15 А max

Допустимые внешние аккумуляторы

11...14 В / 22...28 В

Функциональные особенности

Автоматические функции

- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
- автосогласование (достижение заданного тока в нагрузке);
- автоматический «интеллектуальный» выбор выходной мощности;
- специальная программа управления передающей антенной;
- встроенное автоматическое зарядное устройство;
- автоотключение питания при простое (1 мин.)

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы;
- при несоответствии внешнего напряжения режиму зарядки;
- при превышении допустимого потребляемого тока;
- при отключении внешнего питания в процессе генерации;
- при коротком замыкании выхода в процессе генерации;
- при несоответствии режима генерации наличию/отсутствию антенны на выходе

Типы подключаемых нагрузок при генерации «SIN»

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»;
- индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)

Конструктивные параметры

Выходной усилитель мощности

импульсный, CLASS D(BD), КПД > 80%

Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)

- все питающие напряжения;
- режимы и установки;
- ресурс питания;
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»

Управление

девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс

Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006

класс А

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+45ºС

Степень защиты корпуса

IP54

Габаритные размеры электронного блока (кейса), не более, мм

305х270х191

Вес электронного блока, не более, кг

14,5

Параметр

Значение

Габаритные размеры прибора, не более, мм

60х130

Масса, не более, кг

0,95

Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928, 1024, 512

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)

Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный

№

Наименование

Количество

1

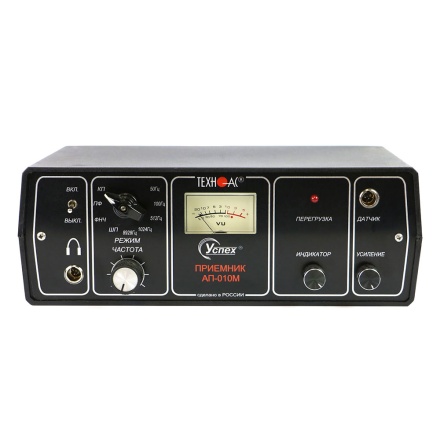

Трассопоисковый приемник АП-010М

1 шт.

2

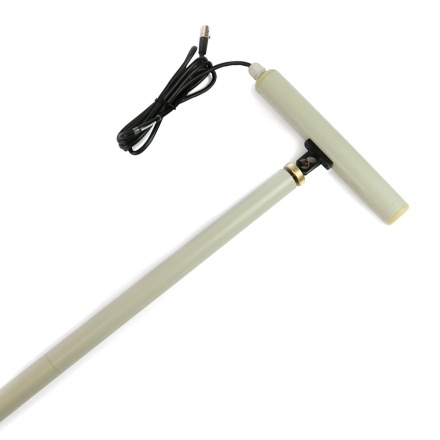

Датчик электромагнитный ЭМД-227М

1 шт.

3

Комплект акустического датчика АД-240

1 шт.

4

Генератор АГ-120ТМ

1 шт.

5

Головные телефоны

1 шт.

6

Антенна индукционная ИЭМ-301.2

1 шт.

7

Кабель AG120.02.060

1 шт.

8

Кабель АГ120.02.020

1 шт.

9

Кабель АГ120.02.030

1 шт.

10

Кабель АГ105.02.020

1 шт.

11

Контакт магнитный АГ120.02.090

2 шт.

12

Штырь заземления АГ110.02.004

2 шт.

13

Батарейка R14

6 шт.

14

Сумка для генератора АГ-120ТМ (чехол 53181)

1 шт.

15

Сумка для приемника АП-010М (чехол 53108)

1 шт.

16

Сумка для батарейного отсека приемника (чехол 53113)

1 шт.

17

Сумка для антенны ИЭМ-301.2 (чехол 53107)

1 шт.

18

Сумка для датчика ЭМД-227М (чехол 53186)

1 шт.

19

Сумка для комплекта (чехол 53183)

1 шт.

20

Руководство пользователя Генератор АГ-120ТМ

1 шт.

21

Руководство по эксплуатации. Паспорт

1 шт.
