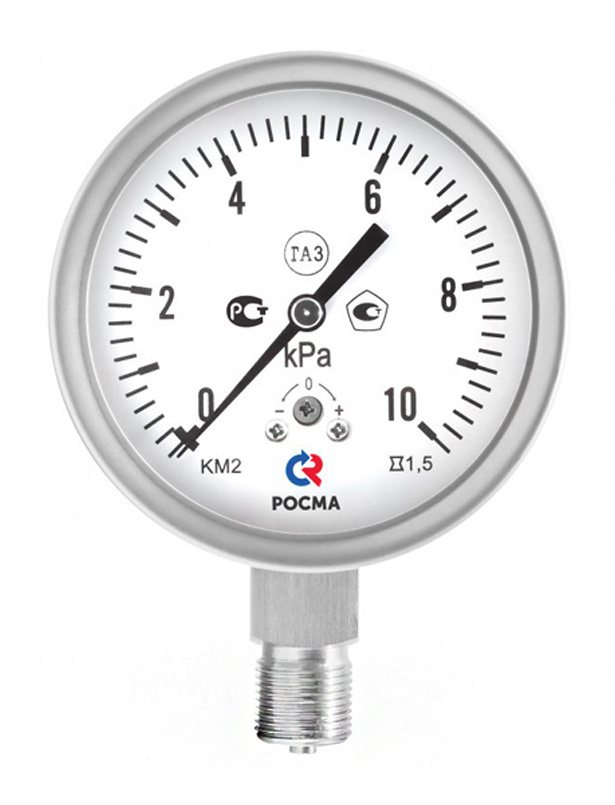

Напоромер КМ-32 Кс
РОСМА
Отзывов: 0
Добавить отзывДобавить отзыв

Описание товара:

Манометр коррозионостойкий для измерения низких давлений газов (напоромер) КМ-32Р Кс кл. 1,5. Тип КМ Кс ( КМВ), серия 20 диаметром 150 мм полностью из нержавеющей стали. Манометр - напоромер - используется для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия манометров КМ Кс основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора. Благодаря своим конструктивным особенностям и простоте конструкции, а также читаемости показаний и широкого диапазона параметров, Манометры типа КМ Кс от производителя «РОСМА» являются одними из самых распространенных измерительных приборов среди аналогов. Принцип их работы заключается во взаимодействии мембранной коробки на стрелку манометра через специальный передающий механизм. Манометр КМ-32 Кс имеет диаметр корпуса 150 мм, степень защиты IP54, класс точности 1,5

Область применения: нефтегазовая промышленность, химическая промышленность.

Другие варианты товара:
Диапазон показаний давлений, МПа:
Расположение штуцера:
Резьба присоединения:
Характеристики:
Все характеристики
Класс точности манометра
1.5
Производитель
РОСМА
Циферблат манометра
Алюминий, шкала черная на белом фоне
Трибко-секторный механизм
Нержавеющая сталь 08Х17Н13М2
Материал штуцера манометра
Нержавеющая сталь 08Х17Н13М2
Чувствительный элемент
Нержавеющая сталь 08Х17Н13М2
Расположение штуцера
радиальное
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени
Другие варианты товара
Наименование
Диапазон показаний давлений, МПа
Расположение штуцера
Резьба присоединения
Стоимость
Наличие
В корзину
КМ-32Р(0-10kPa)G1/2.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
КМ-32Р(0-10kPa)G1/2.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
0-10kPa
радиальное
G1/2
11 545 ₽ / шт
Под заказПод заказ
В корзину
КМ-32Р(0-10kPa)M20x1,5.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
КМ-32Р(0-10kPa)M20x1,5.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
0-10kPa
радиальное
M20х1,5
11 545 ₽ / шт
Под заказПод заказ
В корзину
КМ-32Р(0-16kPa)G1/2.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
КМ-32Р(0-16kPa)G1/2.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
0-16kPa
радиальное
G1/2
11 545 ₽ / шт
Под заказПод заказ
В корзину
КМ-32Р(0-16kPa)M20x1,5.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
КМ-32Р(0-16kPa)M20x1,5.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
0-16kPa
радиальное
M20х1,5
11 545 ₽ / шт
Под заказПод заказ
В корзину
КМ-32Р(0-2,5kPa)G1/2.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
КМ-32Р(0-2,5kPa)G1/2.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
0-2,5kPa
радиальное
G1/2
11 545 ₽ / шт
Под заказПод заказ
В корзину
КМ-32Р(0-2,5kPa)M20x1,5.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
КМ-32Р(0-2,5kPa)M20x1,5.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
0-2,5kPa
радиальное
M20х1,5
11 545 ₽ / шт
Под заказПод заказ
В корзину
КМ-32Р(0-25kPa)G1/2.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
КМ-32Р(0-25kPa)G1/2.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
0-25kPa
радиальное
G1/2
11 545 ₽ / шт
Под заказПод заказ
В корзину
КМ-32Р(0-25kPa)M20x1,5.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
КМ-32Р(0-25kPa)M20x1,5.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
0-25kPa
радиальное
M20х1,5
11 545 ₽ / шт
Под заказПод заказ
В корзину
КМ-32Р(0-40kPa)G1/2.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
КМ-32Р(0-40kPa)G1/2.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
0-40kPa
радиальное
G1/2
11 545 ₽ / шт
В наличииВ наличии
В корзину
КМ-32Р(0-40kPa)M20x1,5.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
КМ-32Р(0-40kPa)M20x1,5.1,5.IP54.Кс Манометр газовый 150 мм IP54 (напоромер) нерж
0-40kPa
радиальное
M20х1,5
11 545 ₽ / шт
В наличииВ наличии
В корзину
Показать ещё

Описание товара




Описание


Чертежи


Монтаж и эксплуатация


Карта заказа





Манометр коррозионостойкий для измерения низких давлений газов (напоромер) КМ-32Р Кс кл. 1,5. Тип КМ Кс ( КМВ), серия 20 диаметром 150 мм полностью из нержавеющей стали. Манометр - напоромер - используется для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.



Принцип действия манометров КМ Кс основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора. Благодаря своим конструктивным особенностям и простоте конструкции, а также читаемости показаний и широкого диапазона параметров, Манометры типа КМ Кс от производителя «РОСМА» являются одними из самых распространенных измерительных приборов среди аналогов. Принцип их работы заключается во взаимодействии мембранной коробки на стрелку манометра через специальный передающий механизм. Манометр КМ-32 Кс имеет диаметр корпуса 150 мм, степень защиты IP54, класс точности 1,5



Область применения: нефтегазовая промышленность, химическая промышленность.




Коррозион для измерения низких давлений газов.jpg

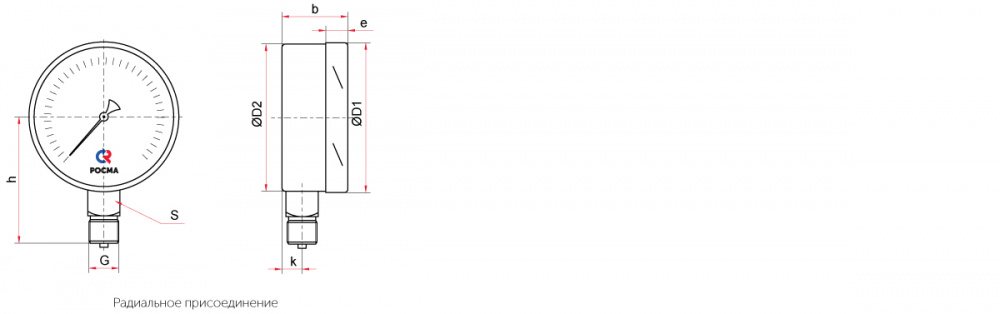

Основные размеры (мм), вес (кг)












































Тип




Ø




D1




D2




b




e




h




k




S




G




Вес




КМ-22Р Кс




100




101




99




49




17




87




16




22




G½ или M20×1,5




0,57




КМ-32Р Кс




150




152




150




50




18




114




17




0,91








Демпфер для манометра КМ.jpg





Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.



При монтаже вращать напоромер разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.



Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.



Схема подключения манометра КМ-22Р.jpg



Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан VE2-2 или кнопочный запорный клапан АГ-М с автоматическим перекрытием и сбросом давления со стороны манометра.



Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.



Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.






































































Тип




манометр




КМ




мановакуумметр




КМВ




Диаметр корпуса, мм




100




2




150




3




Материал корпуса




нержавеющая сталь




2




Присоединение (расположение штуцера)




радиальное




Р




Диапазон показаний, кПа




КМ




0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60




КМВ




−1…1,5 / −1…3




Резьба присоединения




100, 150 мм




G½; М20×1,5




Класс точности




100, 150 мм




1,5




Исполнение из нержавеющей стали





Кс




Степень защиты




IP54




IP54




IP65




IP65




Пример обозначения: КМ − 32Р. (0−40 кПа) G½. 1,5 Кс IP54














Не можете выбрать манометр? Закажите консультацию!



Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время






Обратная связь





Характеристики

Прочие
Класс точности манометра 1.5
Производитель РОСМА
Циферблат манометра Алюминий, шкала черная на белом фоне
Трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2
Материал штуцера манометра Нержавеющая сталь 08Х17Н13М2
Чувствительный элемент Нержавеющая сталь 08Х17Н13М2
Расположение штуцера радиальное
Базовая единица PCE
Диапазон показаний давлений, МПа 0-2,5kPa
Резьба присоединения G1/2
Материал корпуса манометр нержавеющая сталь 08Х17Н13М2
Диаметр корпуса, мм 150
Диапазон рабочих температур измеряемой среды, °C −65…+100
Диапазон рабочих температур окружающей среды, °C −60…+60
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Кольцо манометра Нержавеющая сталь 08Х17Н13М2, байонетное
Межповерочный интервал 2 года
Рабочие диапазоны Постоянная нагрузка: 3/4 шкалы; Переменная нагрузка: 2/3 шкалы; Кратковременная нагрузка: 100% шкалы
Стекло манометра Минеральное
Степень защиты IP54
Техническая документация ТУ 4212-002-4719015564-2008; ГОСТ 2405-88
