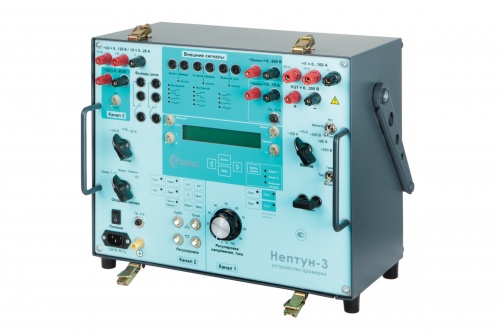

Нептун-3 переносное испытательное устройство для проверки сложных защит

Измеряемая величина, единица измерений

Диапазон

Пределы допускаемой погрешности измерений

Напряжение переменного тока, В
Канал 1, на пределе «~ 10 В»
Канал 1, на пределе «~ 100 В»
Канал 1, на пределе «~ 300 В»
Канал 2, на пределе «~ 10 В»
Канал 2, на пределе «~ 120 В»
Канал 3, на пределе «~ 10 В»
Канал 3, на пределе «~ 100 В»
Внешнее напряжение, на пределе «~ 10 В»
Внешнее напряжение, на пределе «~ 100 В»
Внешнее напряжение, на пределе «~ 600 В»

от 0,01 до 10,0
от 0,1 до 100
от 1 до 300
от 0,01 до 10,0
от 0,1 до 120
от 0,01 до 10,0
от 0,1 до 100
от 0,01 до 10,0
от 0,1 до 100
от 1 до 600

± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда)

Напряжение постоянного тока, В
Канал 1, на пределе «~ 10 В»
Канал 1, на пределе «~ 100 В»
Канал 1, на пределе «~ 300 В»
Внешнее напряжение, на пределе «~ 10 В»
Внешнее напряжение, на пределе «~ 100 В»
Внешнее напряжение, на пределе «~ 600 В»

от 0,01 до 10,0
от 0,1 до 100
от 1 до 420
от 0,01 до 10,0
от 0,1 до 100
от 1 до 600

± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда)

Сила переменного тока, А
Канал 1, клеммы « ≅ U1 = 0...300 В»
Канал 1, клеммы «10 А» – «0»
Канал 1, клеммы «100 А» – «0»
Канал 2, клеммы «0,8 А» – «0»
Канал 2, клеммы «20 А» – «0»
Внешний ток , на пределе «~ 1 А»
Внешний ток , на пределе «~ 10 А»

от 0,002 до 2,00
от 0,01 до 10,0
от 0,1 до 100
от 0,001 до 1,00
от 0,02 до 20,0
от 0,001 до 1,00
от 0,01 до 10,0

± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда)

Сила постоянного тока, А
Канал 1, клеммы « ≅ U1 = 0...300 В»
Внешний ток , на пределе «~ 1 А»
Внешний ток , на пределе «~ 10 А»

от 0,002 до 2,00 от 0,001 до 1,00 от 0,01 до 10,0

± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда)

Время срабатывания и отпускания контактов, с

от 0,001 до 9,999

± (1% от измеренного значения плюс 3 единицы младшего разряда соответствующего диапазона)

Угол сдвига фаз

от 0 до 360 °

± 2 °

Частота переменного тока, Гц

от 40,00 до 60,00

± 0,02 Гц

Общие характеристики

Параметр

Значение

Диапазон регулировки частоты сигналов каналов 2 и 3

от 40 до 550 Гц

Диапазон регулировки угла сдвига фазы между током, формируемым на выходе канала 1, и напряжением, формируемым на выходе канала 2

от 0 до 360 °

Напряжение питания переменного тока

42 В / 50±1 Гц

Потребляемая мощность по цепям питания, не более

900 В∙А

Время установления рабочего режима, не более

5 мин

Продолжительность непрерывной работы без нагрузки, не менее

8 ч

Габаритные размеры (длина х высота х ширина), мм

400 х 320 х 230

Масса устройства, кг

28

Наработка на отказ не менее, ч

10 000

Наработка на отказ не менее, ч

10

Среднее время восстановления, ч

5

№

Наименование

Количество

1

Прибор НЕПТУН-3

1

2

Кабель сетевой

1

3

Кабель соединительный однопроводный

8

4

Кабель соединительный двухпроводный

2

5

Руководство по эксплуатации

1

6

Методика поверки

1

7

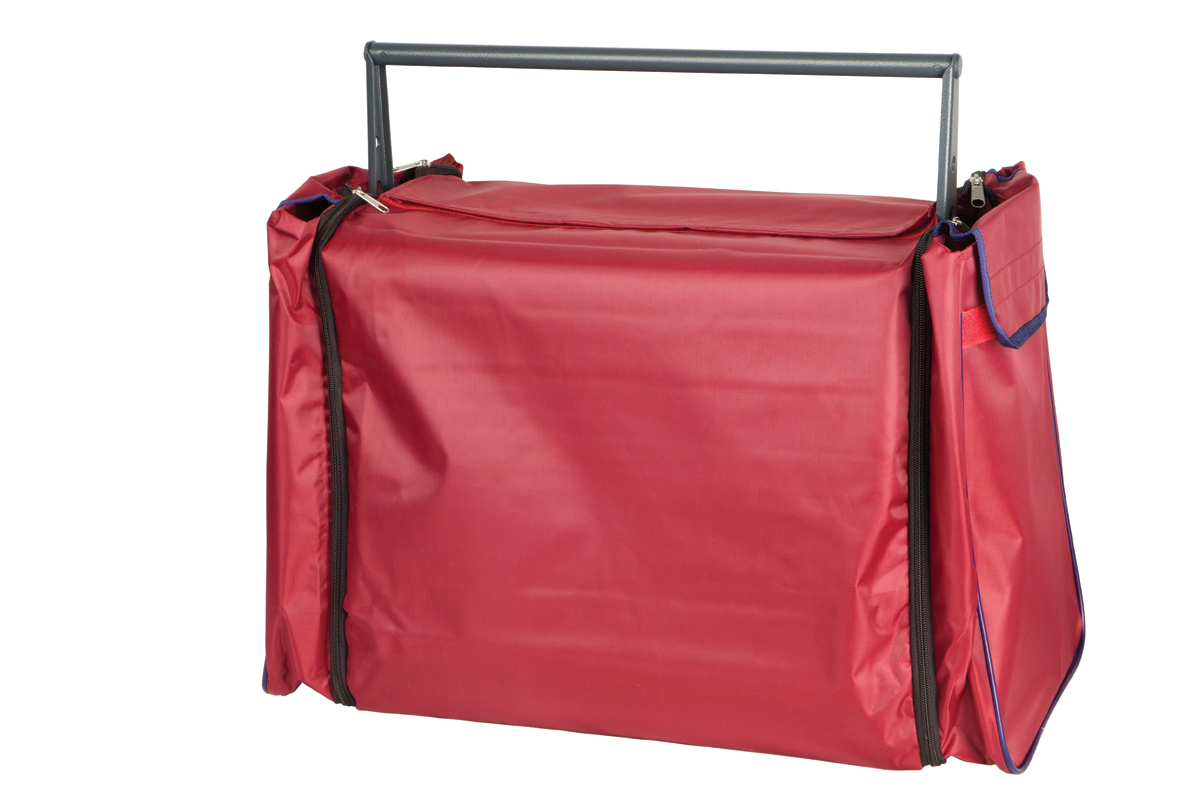

Сумка

1
