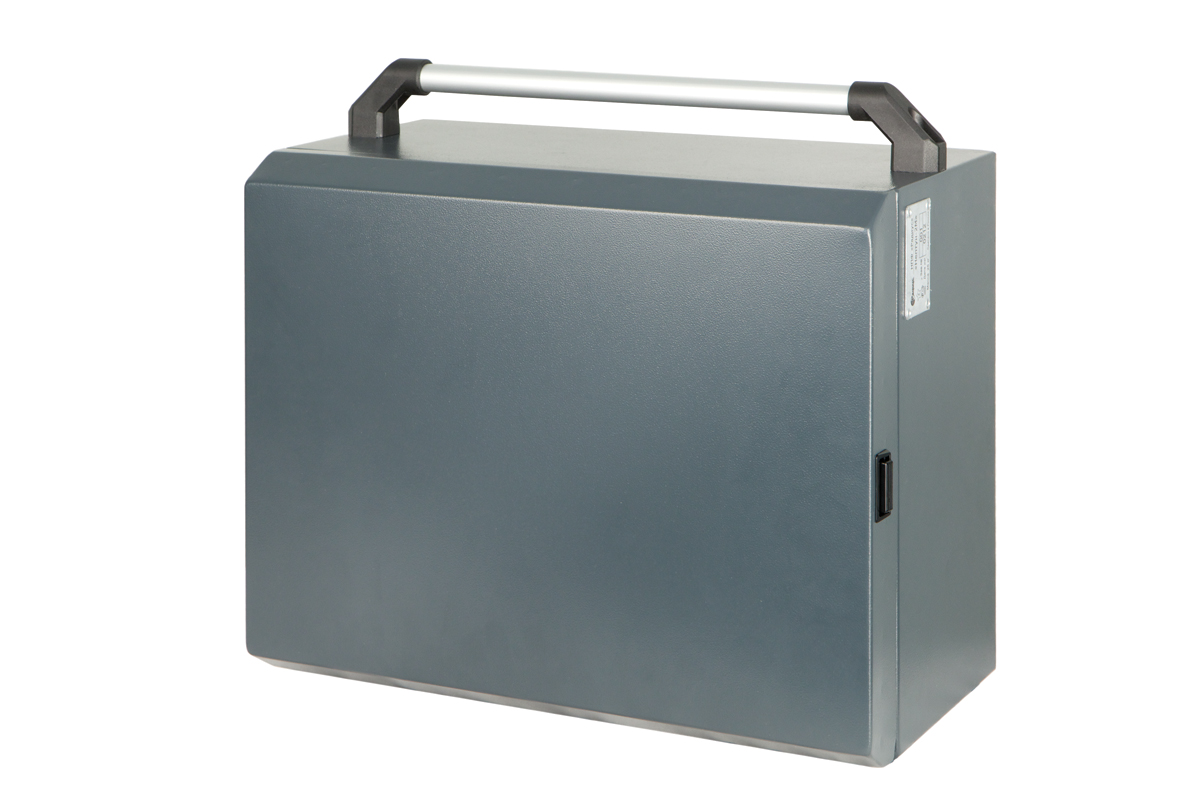

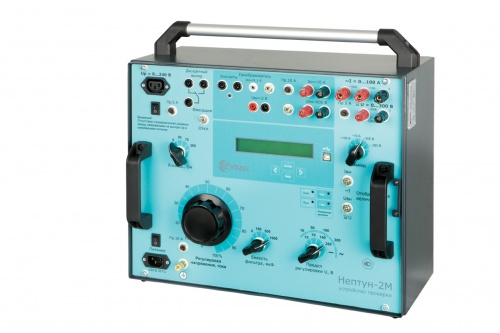

Устройство Нептун-2М

Параметр

Значение

Диапазоны измерений входного напряжения переменного тока промышленной частоты, В
На входе «U вн = 600 В»:
- нижний (10 В)
- средний (100 В)
- верхний (600 В)
На входе «U вн = 2 В»:

от 0,01 до 10,0
от 0,1 до 100
от 1 до 600
от 0,001 до 2,00

Пределы допускаемой основной приведенной погрешности измерений входного и выходного напряжения переменного тока, %

± (1,5 % от верхнего значения диапазона измерений + 3 ед. мл. р.)

Диапазоны измерений напряжения постоянного тока на выходе «U = от 0 до 300 В», В
- нижний (10 В)
- средний (100 В)
- верхний (300 В)

от 0,1 до 10,0
от 0,1 до 100
от 1 до 300

Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, %

± (1,5 % от верхнего значения диапазона измерений + 3 ед. мл. р.)

Диапазоны измерений силы переменного тока промышленной частоты на выходе устройства, А
Выход «200 А»
Выход «10 А»
Выход «U = от 0 до 300 В»

от 0,01 до 200,0
от 0,001 до 10,00
от 0,001 до 5,00

Диапазоны измерений силы переменного тока промышленной частоты на входе устройства, А
Вход «Iвн = 10 А»:
- нижний (1 А)
- верхний (10 А)
Вход «Iвн = 0,1 А»

от 0,001 до 1,000
от 0,01 до 10,00
от 0,0001 до 0,1

Пределы допускаемой основной приведенной погрешности измерений силы переменного тока на входе и выходе устройства, %

± (1,5 % от верхнего значения диапазона измерений + 3 ед. мл. р.)

Диапазон измерений силы постоянного тока на выходе «U = от 0 до 300 В», А

от 0,001 до 5,00

Предел допускаемой основной приведенной погрешности измерений силы постоянного тока на выходе «U = от 0 до 300 В», %

± (1,5 % от верхнего значения диапазона измерений + 3 ед. мл. р.)

Диапазон измерений времени срабатывания и отпускания контактов, с

от 0,001 до 99,999
от 100,00 до 99999,99

Пределы допускаемой основной относительной погрешности измерений времени срабатывания и отпускания контактов, %

± (1,0 % измеренного значения + 3 ед. мл. р.)

Диапазон измерений угла сдвига фаз,...°

от 0 до 360

Предел допускаемой основной абсолютной погрешности измерений угла сдвига фаз,...°

± 2,0

Диапазон измерений частоты переменного тока, Гц

от 10,00 до 100,00
от 100,0 до 600,0

Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц
- диапазон от 10,00 до 100,00 Гц
- диапазон от 100,0 до 600,0 Гц

± 0,02
± 0,2

Параметры электрического питания:
- напряжения переменного тока, В
- частота переменного тока, Гц

220±22
50±1

Потребляемая мощность, В∙А, не более

2200

Продолжительность непрерывной работы под нагрузкой:
- выходная мощность, В∙А
- время работы, минут

300 800 1400
Постоянно 10 1

Габаритные размеры средства измерений (ВхШхД), мм, не более

231х350х435

Масса, кг, не более

27

Условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %
- атмосферное давление, кПа

от -10 до + 45
до 90 при 25 °С
от 84 до 106

Средний срок службы, лет

10

Средняя наработка на отказ, ч, не менее

10 000

№

Наименование

Количество

1

Устройство проверки простых защит НЕПТУН-2М

1

2

Кабель сетевой

1

3

Кабель соединительный однопроводный

8

4

Кабель соединительный двухпроводный

2

5

Кабель для подключения к выходу «Uр = 0…240 В»

1

6

Руководство по эксплуатации

1

7

Паспорт

1

8

Сумка

1
