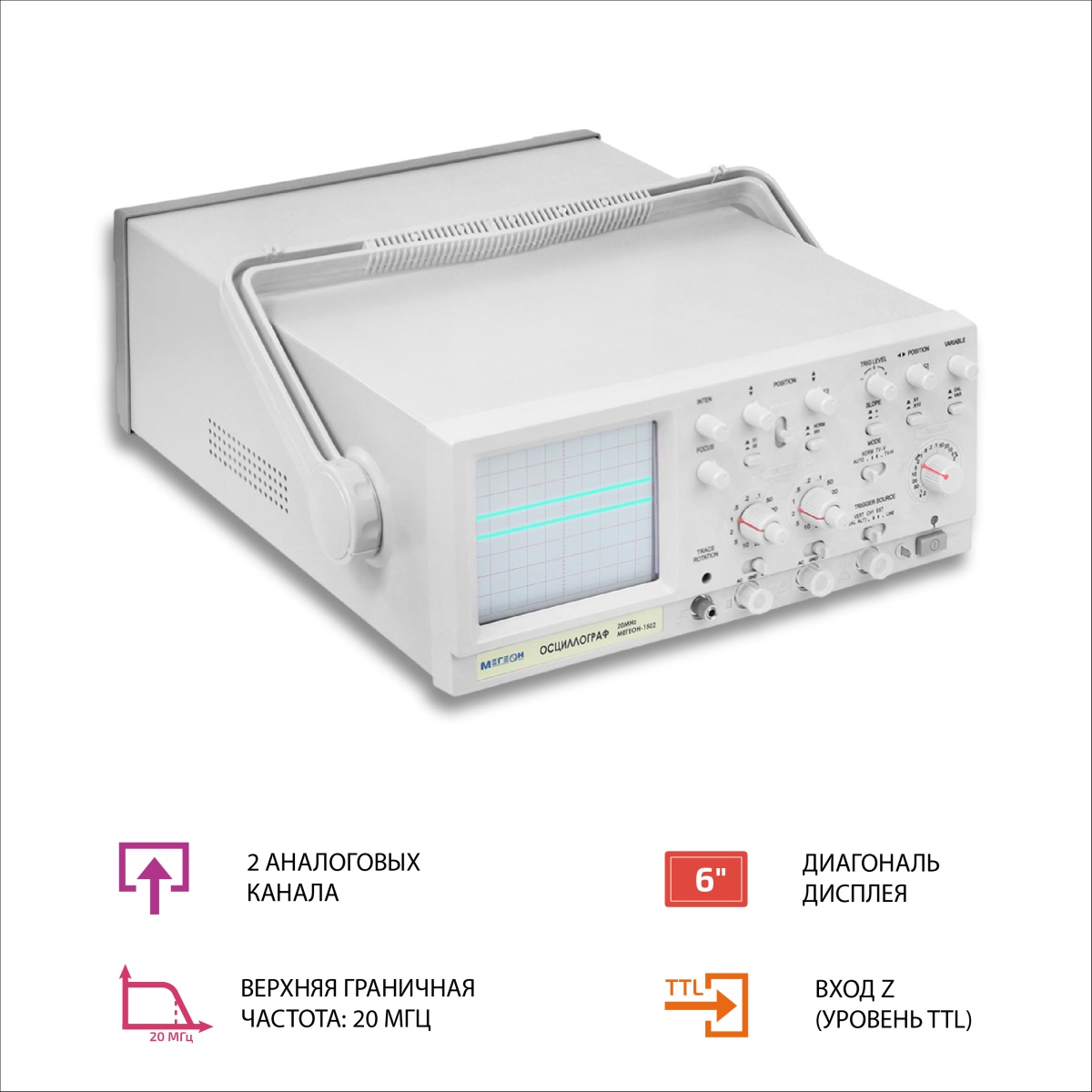

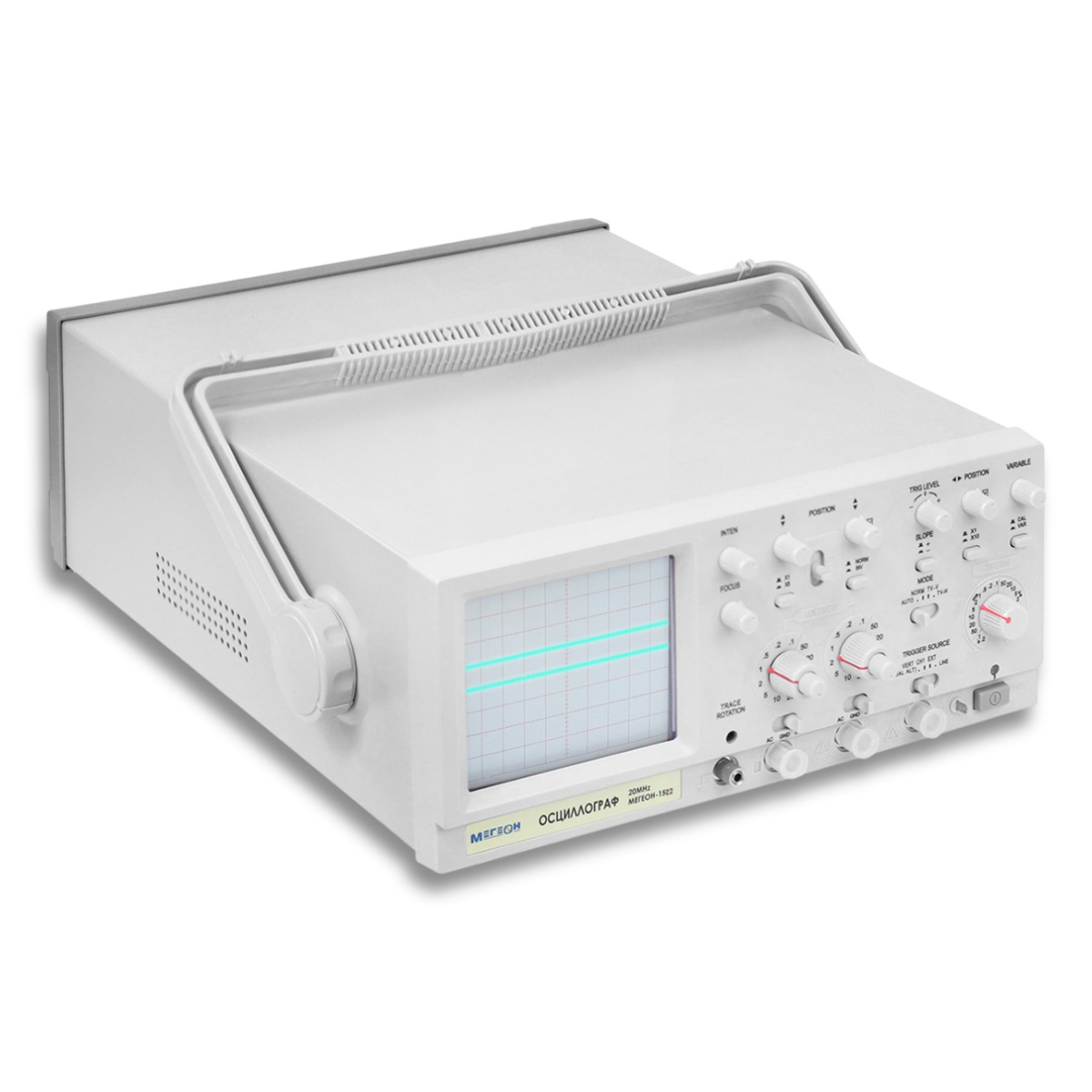

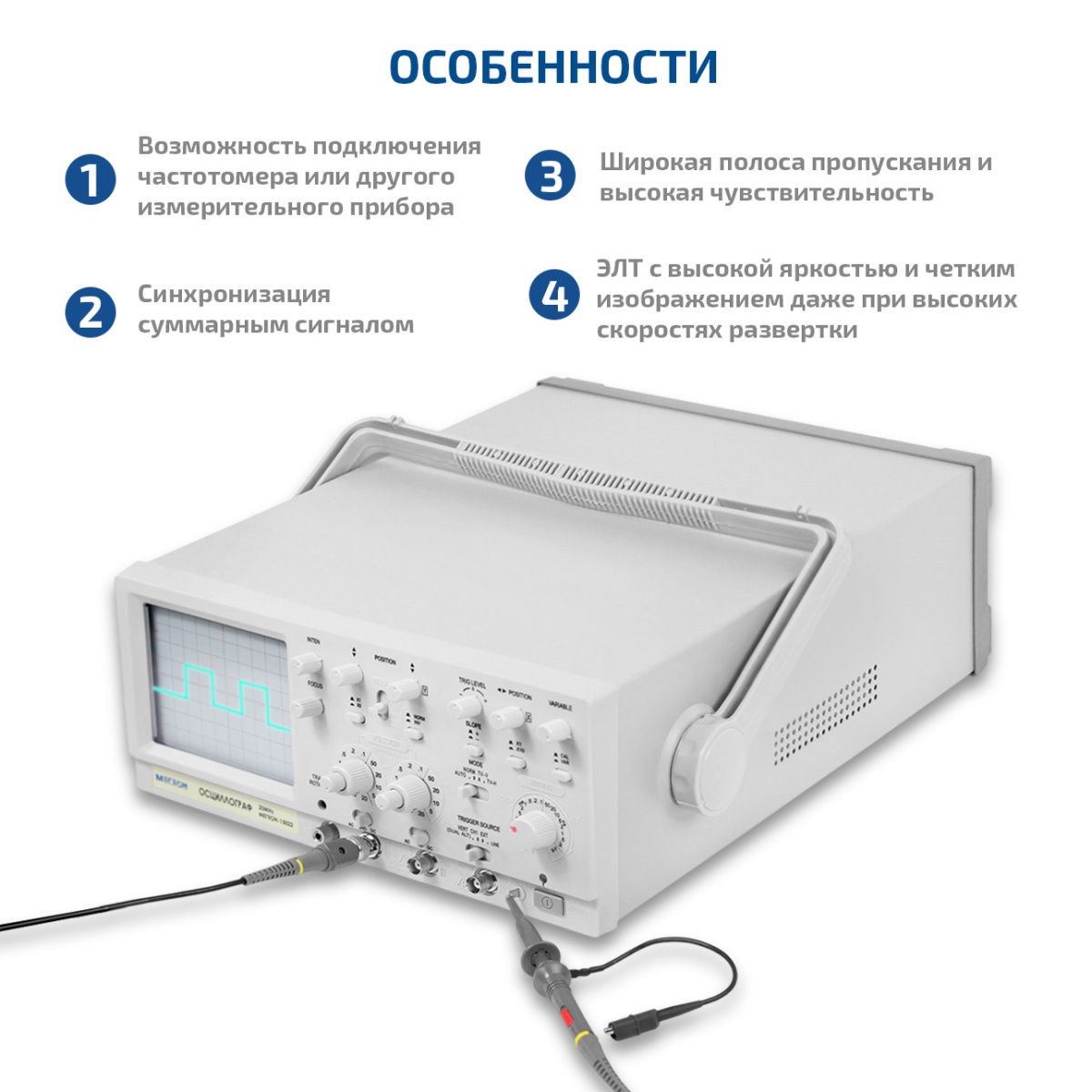

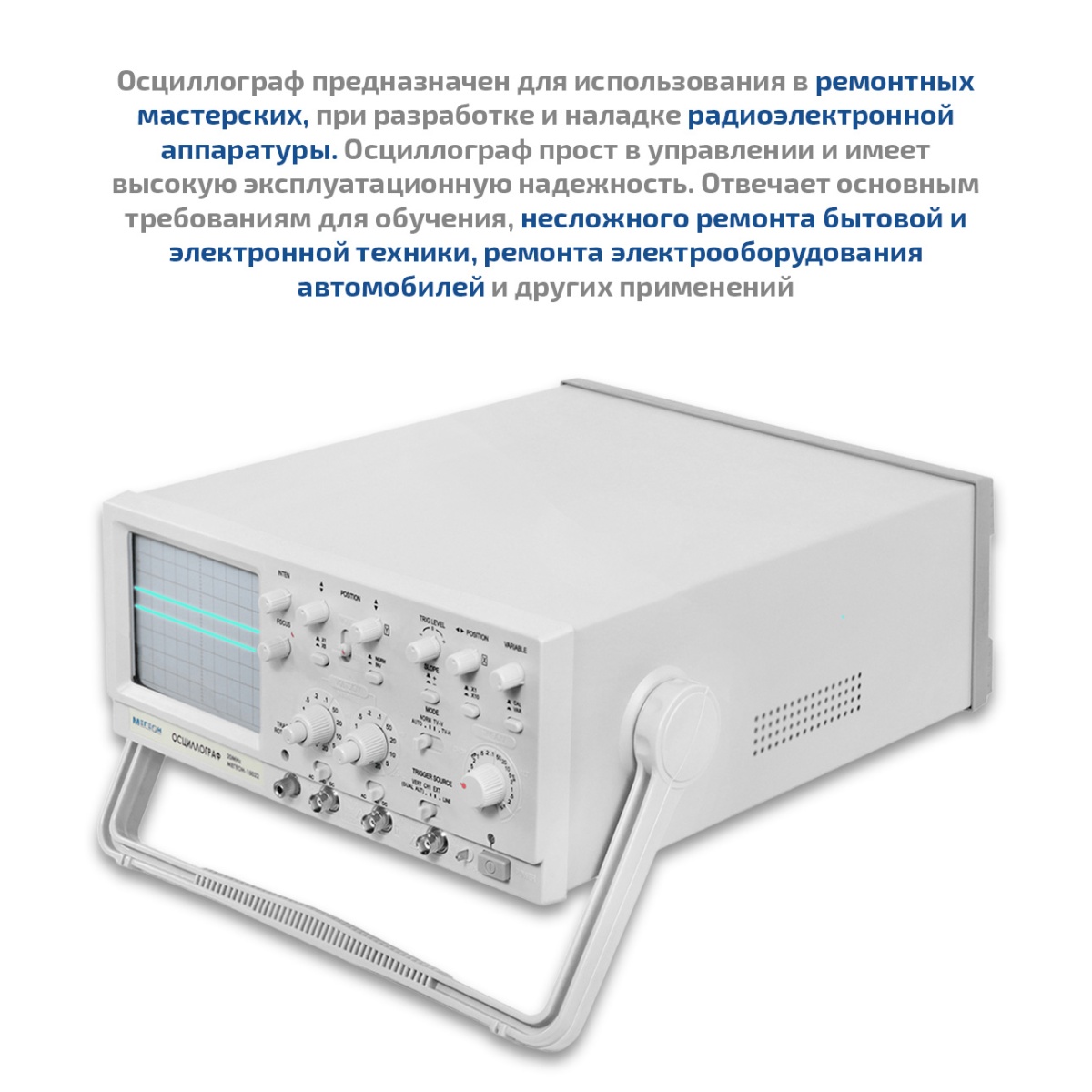

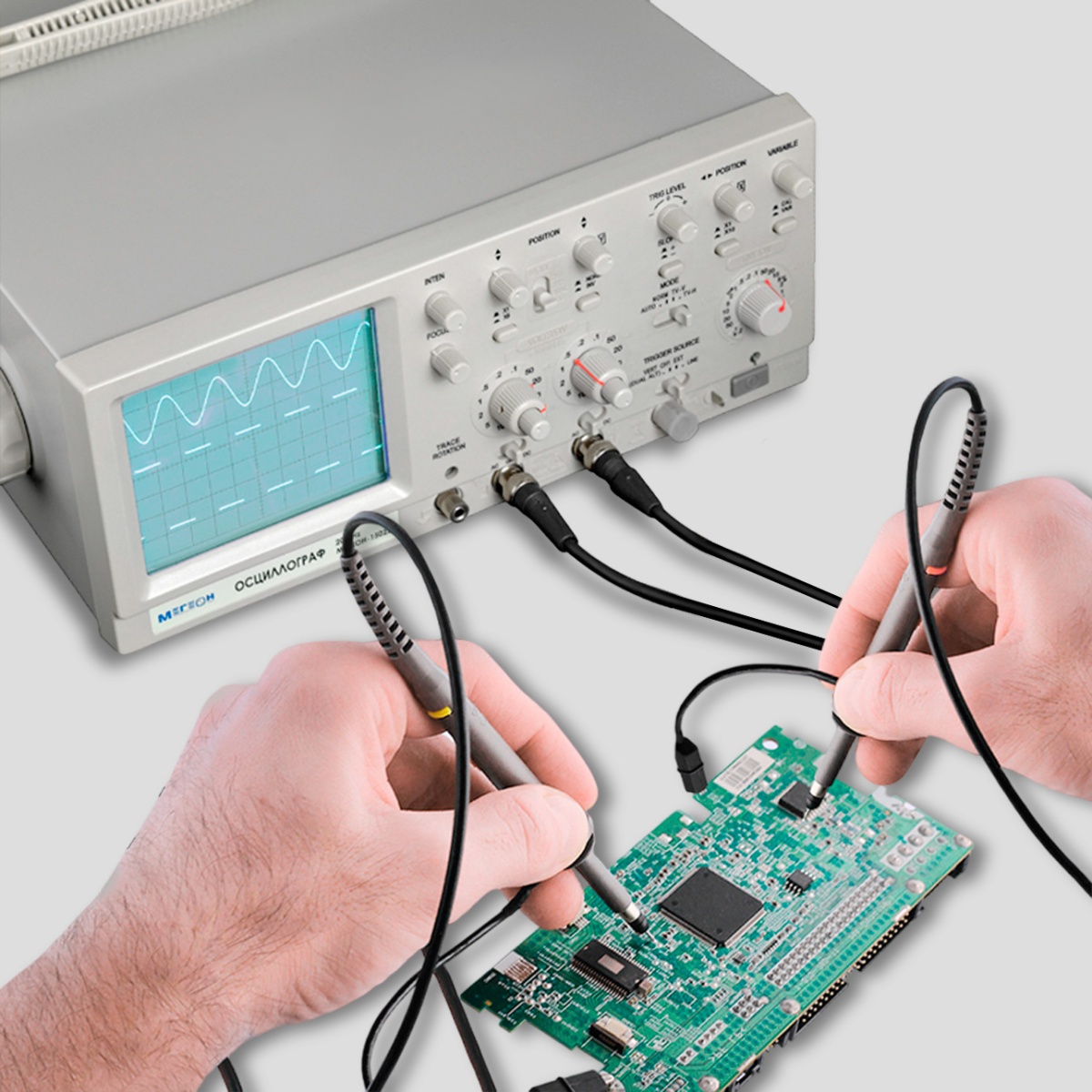

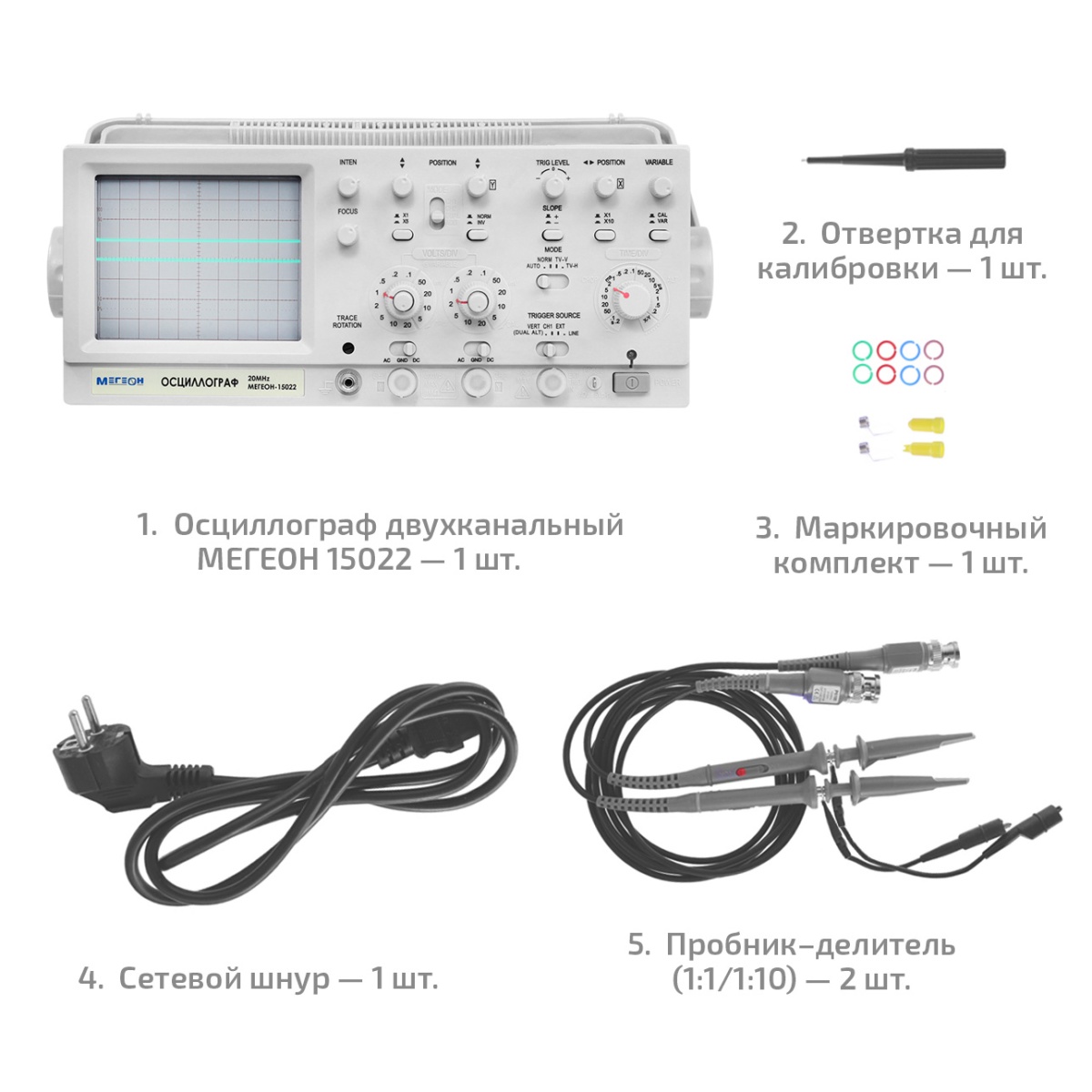

Осциллограф двухканальный МЕГЕОН 15022

Параметр:

Значение:

Чувствительность

5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мв\дел)

Погрешность

±3 %, (±5 % для канала 1 при усилении х5)

Плавная регулировка

Перекрытие не менее чем в 2,5 раза

Полоса пропускания

0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц)

Вход АС : ограничивает частоту от 10 Гц.

Время нарастания

5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек),

Входное сопротивление и емкость

1 МОм ± 2 % С= 25пФ±5пФ, 10:1 10MОм±5%, 16пФ±2пФ

Режимы работы

СН1: только канал 1.

СН2: только канал 2.

DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор.

ADD: алгебраическое сложение каналов 1 и 2.

ИНВЕРТИРОВАНИЕ - только в канале 2

Частота работы коммутатора повторения

Приблизительно 250 кГц

Входы усилителя

АС: закрытый вход DC: открытый вход

GND: Вход усилителя отключается от источника сигнала и заземляется.

Макс, входное напряжение

400 В (DC + АС пик), АС: частотой не более 1 кГц

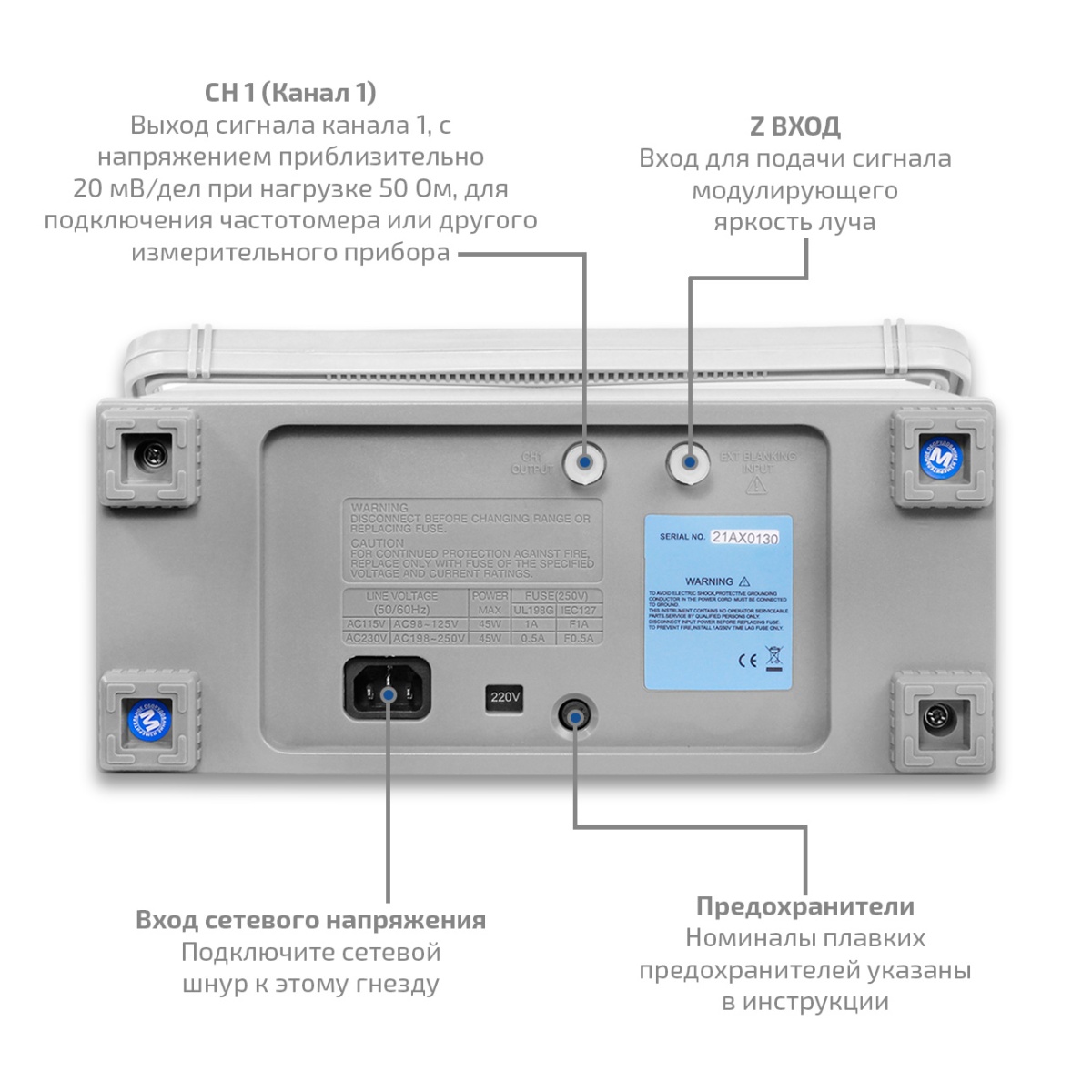

СН1 выход

Приблизительно 20 мВ при 50 Ом

Параметр:

Значение:

Синхронизация

Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения).

Полярность

+ /-

Чувствительность

20 Гц.,.2 МГц:0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц...20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В TV: импульсом синхронизации более чем 1 дел

Режимы работы синхронизации

Нормальная,

Автоматическая,

TV-V

TV-H

ЕХТ вход

Входное сопротивление макс, входное напряжение

Внешний вход 1 МОм, 20 пФ

400 160В (DC + АС пик),

401 АС: Частота не выше 1 кГц

402

Параметр:

Значение:

Коэффициенты развертки

0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y

Погрешность

±3 %,

±5 %, при растяжке в 10 раз

±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки)

Плавная регулировка

Обеспечивает перекрытие не менее чем в 2,5 раза

Множитель развертки

10 раз (максимум 20 нс/дел)

Линейность

±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется)

Изменение положения при включении Х10

В пределах 2 дел. в центре экрана

Параметр:

Значение:

Чувствительность

Такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2)

Полоса пропускания

DС ~ 500 кГц

Измерение разности фаз X-Y

Не более 3° в полосе 0 ... 50 кГц

Параметр:

Значение:

Чувствительность

5 В (яркость свечения увеличивается при подаче отрицательного напряжения)

Ширина полосы

DC - 1 МГц

Входное сопротивление

Приблизительно 10 кОм

Макс, входное напряжение

30 В (DC + АС пик), АС частота, не более 1 кГц

Параметр:

Значение:

Форма сигнала

Меандр положительной полярности

Частота

1 кГц ±5%

Амплитуда

0,5 В ±5%

Выходное сопротивление

Приблизительно 1 кОм

Параметр:

Значение:

Тип

6-дюймовый прямоугольная с внутренней шкалой

Фосфор

Р31

Напряжение ускорения анода

Приблизительно 2 кВ

Рабочая часть экрана

8x10 дел (1 дел = 10 мм)

Шкала

Внутренняя

Поворот луча

Обеспечивается

Параметр:

Значение:

Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного:

15 минутам

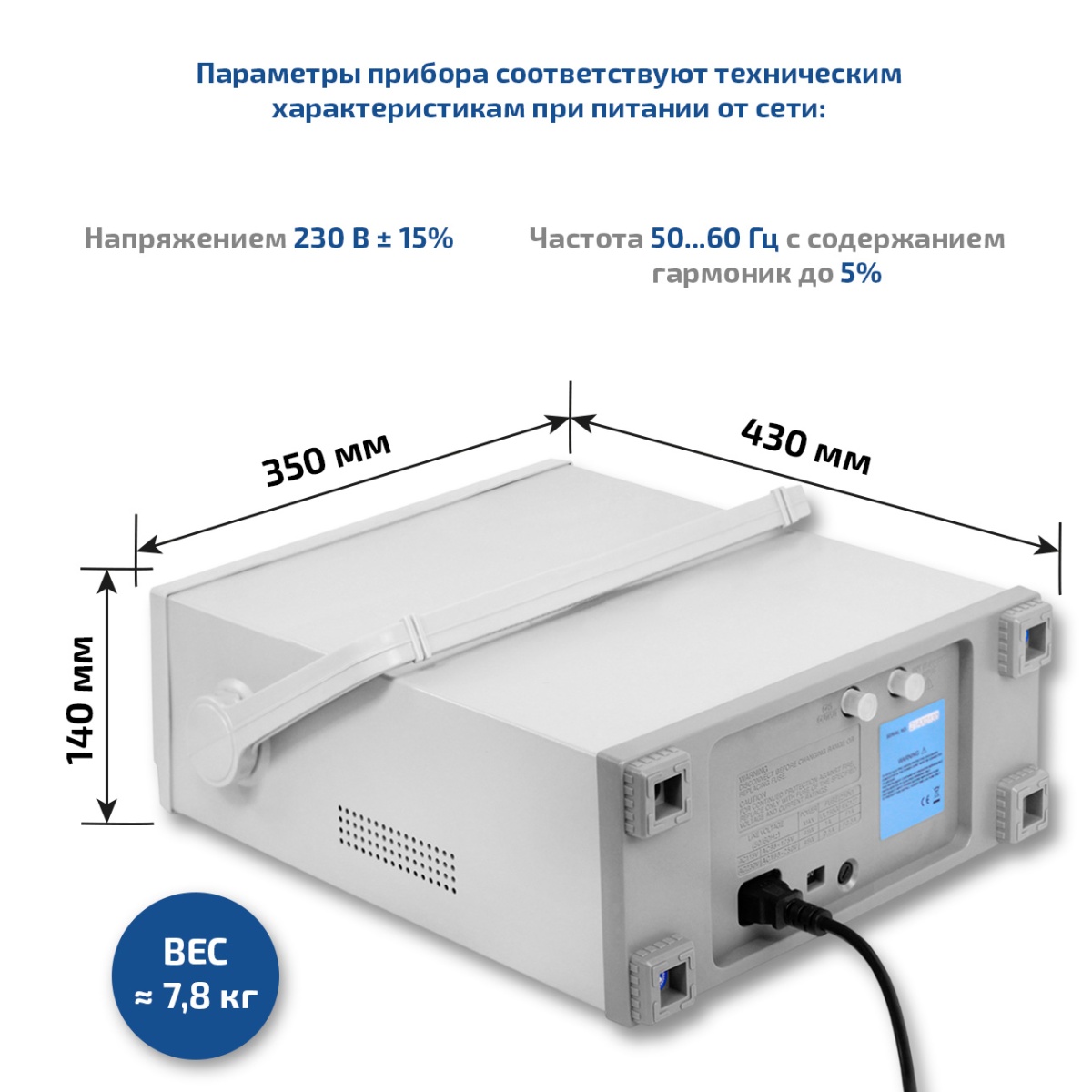

Параметры прибора соответствуют техническим характеристикам при питании от сети:

Напряжением 230 В ±15%

Частота 50...60 Гц с содержанием гармоник до 5%.

Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении:

не превышает 45 Вт.

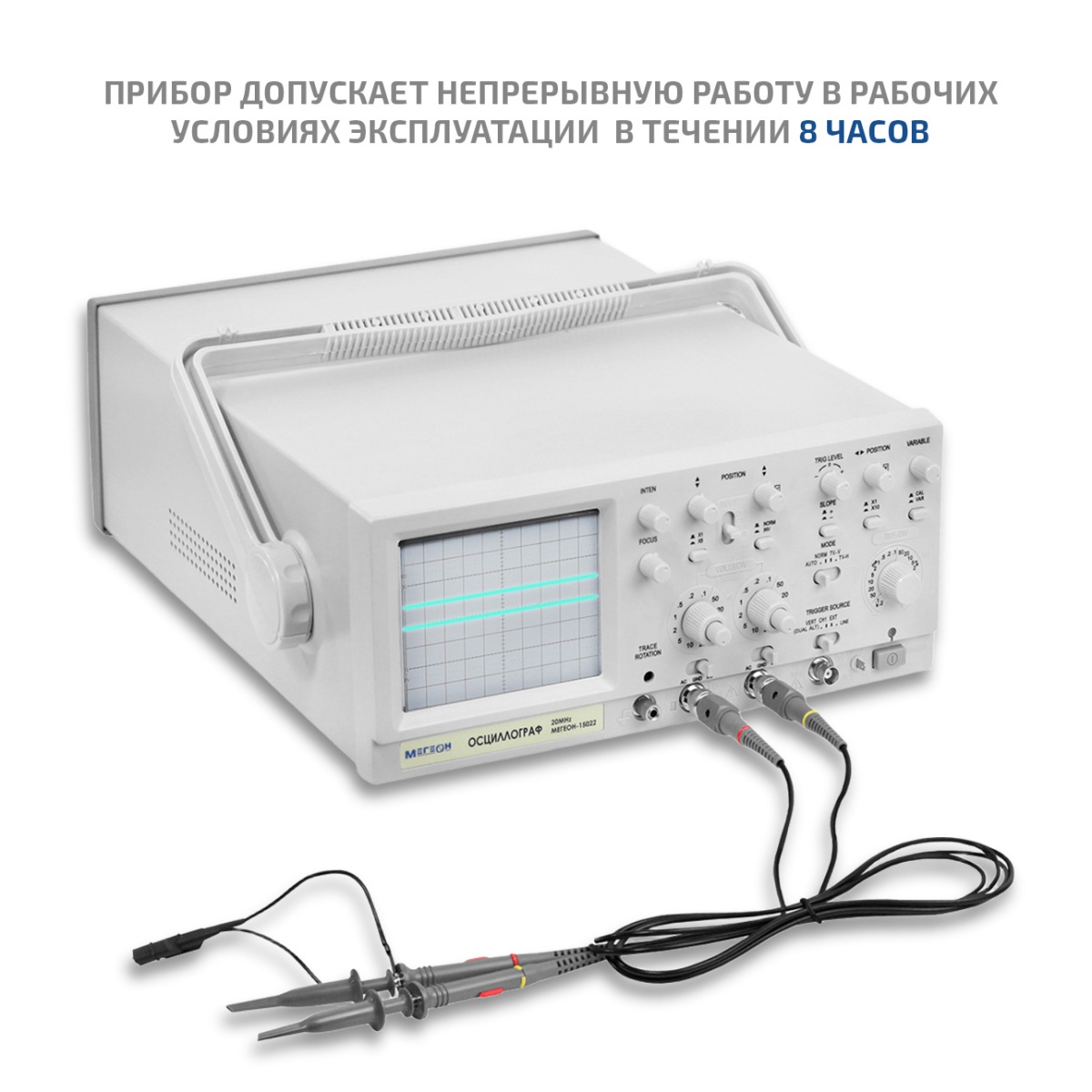

Прибор допускает непрерывную работу в рабочих условиях эксплуатации:

в течение 8 часов.

Условия эксплуатации

Температура: 0 ... 35°С,при относительной влажности: 85% (Макс).

Условия хранения и транспортировки

Температура: -20 ... 60 °С, при влажности 70% (максимум)

Высота над уровнем моря рабочая/транспортировка

5000 м/15000 м

Габаритные размеры:

350х140х430 мм

Вес:

Приблизительно 7,8 кг
