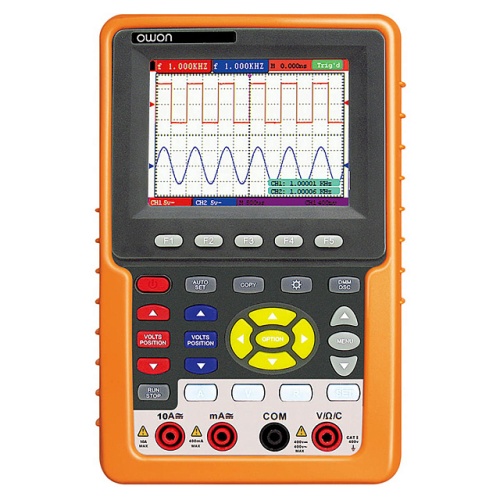

OWON HDS1022M-N Осциллограф-мультиметр

Особенности:

• OWON HDS1022M-N портативный 2-х канальный цифровой осциллограф-мультиметр (скопметр) ,бюджетного ценового класса с полосой пропускания 20 МГц.
• Осциллограф-мультиметр OWON HDS1022M-N выполнен на базе 8-ми битного АЦП с частотой дискретизации: максимальная - 100 Мвыб/сек (при работе 2-х каналов одновременно).
• Прибор OWON HDS1022M-N имеет встроенную глубину памяти - 6К (6 тысяч точек на канал), 5 видов автоматических измерений, курсорные измерения (Δt, ΔV), возможность сохранения осциллограмм (4 ячейки, запись и вызов), 5 математических функций и режим XY.
• Встроенный в прибор OWON HDS1022M-N многофункциональный цифровой мультиметр имеет гальваническую развязку от осциллографа и обеспечивает измерение: постоянного и переменного напряжения, силу постоянного и переменного токов, сопротивление постоянному току, ёмкости, способен выполнять прозвонку цепи и тест диодов.
• Цветной высококонтрастный дисплей осциллографа-мультиметра OWON HDS1022M-N изготовлен на базе ЖК-индикатора с разрешением 640x480 точек (4096 цветов, диагональ 10 см) и имеет яркую подсветку для работы в условиях недостаточного освещения.
• Для обработки входных сигналов осциллограф-мультиметр OWON HDS1022M-N имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор» и др.
• Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму.
• Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более.
• Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций.
• В режиме «Самописец» осциллограф обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин.
• Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT).
• Осциллограф-мультиметр OWON HDS1022M-N имеет возможность сохранять во внутреннюю память и затем выводить на дисплей прибора до 4-х осциллограмм.
• Осциллограф-мультиметр OWON HDS1022M-N имеет встроенный в корпус интерфейс USB для подключения к компьютеру, который упрощает процедуру сбора и сохранения данных.
• Прибор OWON HDS1022M-N может одновременно вывести на экран до 6-ти осциллограмм, можно изменить вид отображения осциллограмм (точки или вектор), изменение цвета осциллограмм, редактирование области отображения, курсорные и автоматические измерения (частота, период, амплитуда сигнала), вывод печати на принтер.
• Собственное питание прибора OWON HDS1022M-N возможно как от стандартной сети переменного тока, так и от встроенного литиевого аккумулятора, со временем автономной работы до 6 часов.
• Габаритные размеры осциллографа-мультиметра OWON HDS1022M-N 180×115×40 мм, масса 645 гр. (с аккумулятором).

Высокая производительность и точность

Одной из ключевых характеристик цифрового осциллографа является его полоса пропускания в 20 МГц. Это позволяет устройству эффективно обрабатывать сигналы высокой частоты, что особенно важно при работе с современными электронными устройствами. С частотой выборки в 100 миллионов выборок в секунду, оборудование может захватывать мельчайшие детали сигнала, что делает его идеальным для диагностики и тестирования сложных схем.

Два канала для одновременного анализа

OWON HDS1022M-N оснащен двумя каналами, что позволяет одновременно отслеживать и сравнивать сигналы из разных источников. Это особенно полезно при анализе взаимодействия между компонентами в сложных системах, таких как цифровые и аналоговые устройства. Возможность визуального сопоставления сигналов значительно упрощает процесс диагностики и выявления неисправностей.

Широкий диапазон чувствительности и развёртки

Устройство предлагает широкий диапазон чувствительности от 5 мВ/дел до 5 В/дел, что позволяет точно настраивать параметры для измерения сигналов с различной амплитудой. Развертка от 5 нс/дел до 100 с/дел предоставляет пользователю возможность наблюдать как быстрые, так и медленные изменения в сигнале, что делает прибор универсальным инструментом для различных приложений.

Многообразие режимов синхронизации

Для обеспечения точности и стабильности измерений, OWON HDS1022M-N, поддерживает несколько режимов синхронизации. Это позволяет адаптировать устройство под специфические задачи и условия работы, что является важным фактором для профессионалов, работающих в различных областях.

Автоматизация и удобство хранения данных

Оборудование предлагает 20 автоматических измерений, что значительно упрощает процесс анализа сигналов. Устройство также оснащено 4 ячейками памяти для хранения осциллограмм, что позволяет пользователю легко сохранять и восстанавливать результаты измерений для дальнейшего анализа. Это особенно полезно при проведении длительных тестов или сравнительных анализов.

Подробные технические характеристики осциллографа-мультиметра OWON HDS1022M-N

Комплектация

• Осциллограф-мультиметр
• Сетевой адаптер
• Осциллографический щуп (2 шт.)
• Измерительные щупы к мультиметру (2 шт.)
• Модуль расширения для измерения малых емкостей
• USB кабель для подключения к ПК
• Токовый шунт
• Устройство для калибровки осциллографических пробников
• Руководство по эксплуатации
• Программное обеспечение
