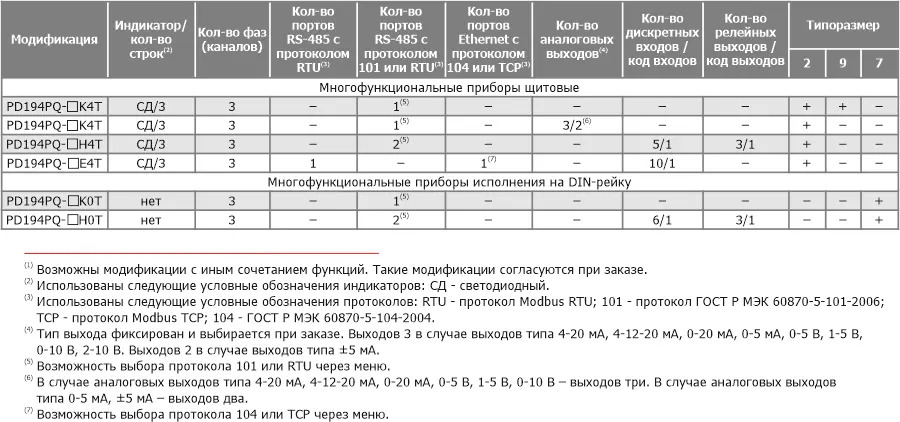

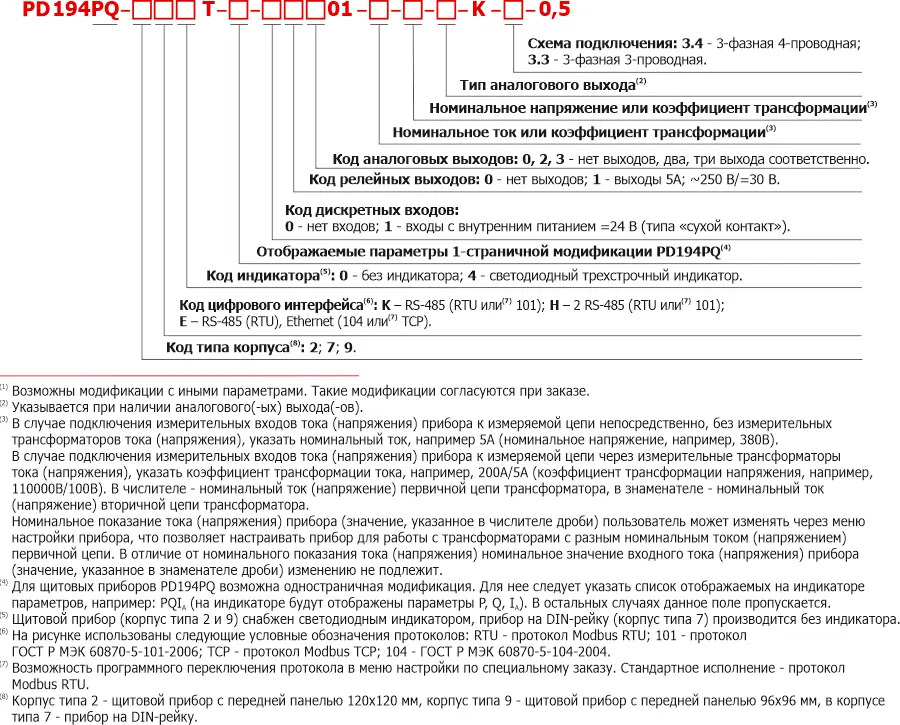

PD194PQ-7K0T Многофункциональные приборы 1RS-485 (без индикации)

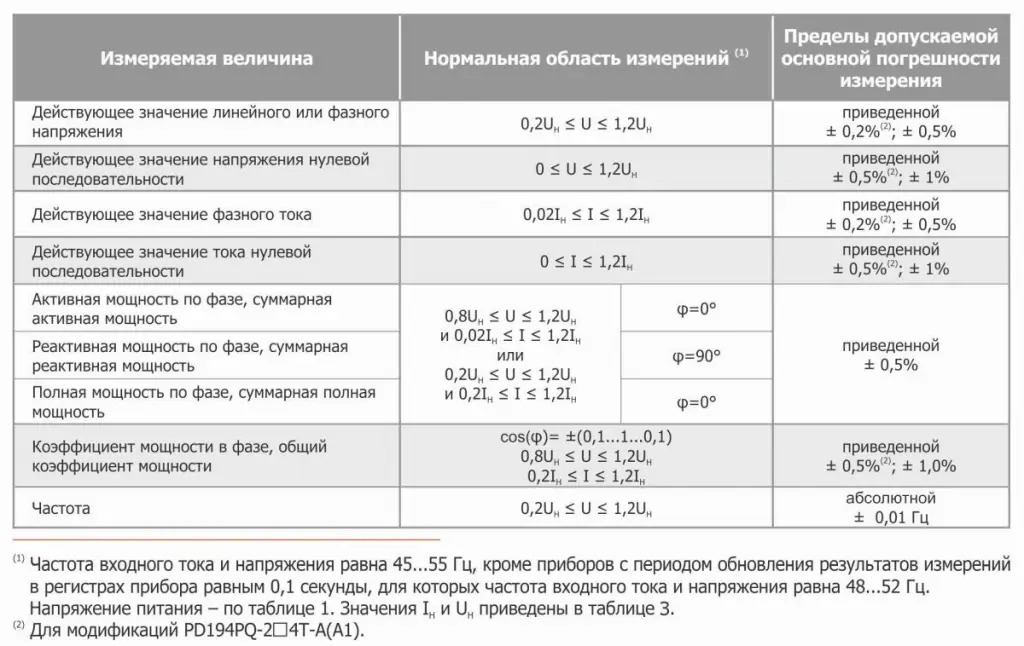

Параметр

Значение

Измерительные входы

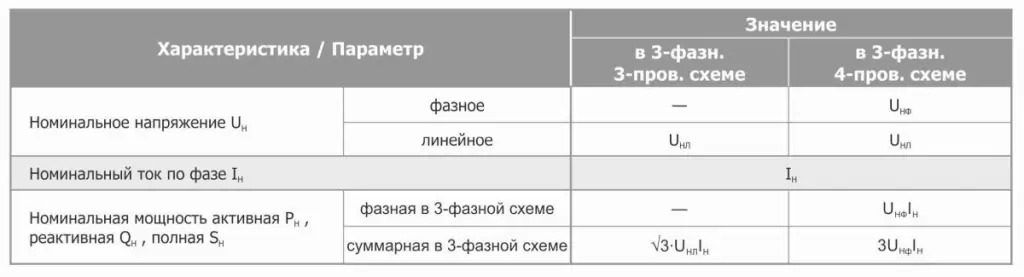

Номинальное значение (1) силы тока Iн, А

0,5; 1,0; 2; 2,5; 5,0

Номинальное значение (1) линейного Uнл (фазного Uнф) напряжения, В

100 (57,7); 220 (127); 380 (220); (380)

Частота тока и напряжения, Гц

от 45 до 55 (2)

Допустимая кратковременная перегрузка на измерительных входах напряжения

2⋅Uн в течение 60 с

Допустимая кратковременная перегрузка на измерительных входах тока

По таблице (см. ниже)

Сопротивление входа напряжения, МОм, не менее

1

Сопротивление входа тока, мОм, не более

20

Схема подключения (3)

3-фазная 3-проводная или 3-фазная 4-проводная

Питание

Напряжение питания (1):
- универсальное питание напряжением 80...270 В постоянного или переменного тока
- питание напряжением 18...50 В постоянного тока

пост. 80...270 В или пер. 80...270 В, 45...55 Гц
пост. 18...50 В

Мощность, потребляемая от источника питания 80...270 В, не более, ВА

5

Мощность, потребляемая от источника питания 18...50 В, не более, ВА

4,5

Время установления рабочего режима после включения питания, мин, не более

5

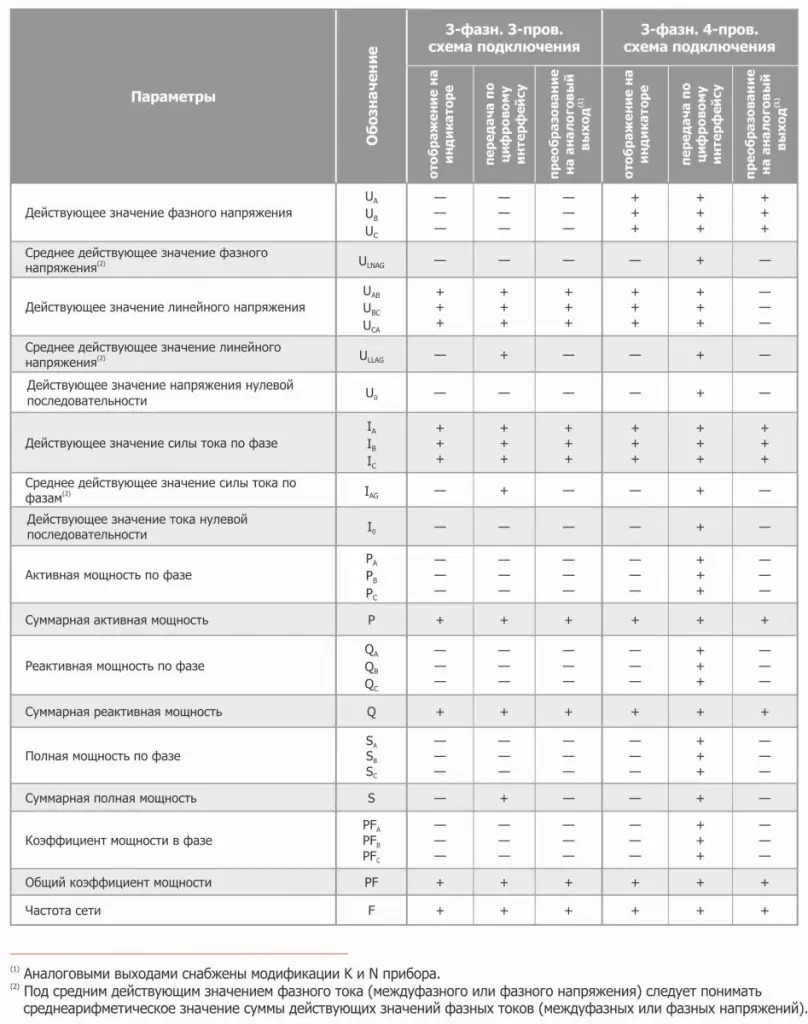

Индикация

Тип индикатора

светодиодный

Количество строк индикатора

3

Диапазон отображаемых значений:
- токов (А, кА) и напряжений (В, кВ),
- мощностей (Вт, кВт, МВт, вар, квар, Мвар, ВА, кВА, MBA)
- коэффициента мощности

0...9999
-9999...0...9999
-1.000...0...1.000

Период обновления результатов измерения, с, не более

1

Аналоговые выходы

Количество

нет, 2 или 3 (4)

Тип (1):
- выход тока
- выход напряжения

4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или ±5 мА
0-5 В, 1-5 В или 0-10 В

Сопротивление нагрузки:
- для выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, Ом, не более
- для выходов типа 0-5 мА; ±5 мА, Ом, не более
- для выходов типа 0-5 В, 1-5 В, кОм, не менее
- для выходов типа 0-10 В, кОм, не менее

350
750
20
20

Цифровые порты

Порт RS-485

1 или 2 порта (5),
скорость от 2400 до 19200 бит/с (6),
протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006

Порт Ethernet

Нет или 1 порт (5),
100Base-T,
протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP

Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с

0,2; 0,5 (7)

Релейные выходы

Количество

нет или 3 (5)

Нагрузка

перем. 250 В, 5 А или пост. 30 В, 5 А

Дискретные входы

Количество

нет или 4 (5)

Тип

«сухой контакт»

Ток в замкнутом состоянии, мА, не более

4

Напряжение в разомкнутом состоянии, В, не более

15

Изоляция

Сопротивление изоляции между входами, выходами, выводами питания, корпусом, МОм, не менее

100

Испытательное напряжение переменного тока частотой 50 Тц в течение 1 минуты, кВ:
- питание – входы, питание – выходы (кроме Ethernet), входы – выходы (кроме Ethernet), Ethernet – выходы, Ethernet – входы тока, Ethernet – дискретные входы;
- Ethernet – питание, Ethernet – входы напряжения

2 кВ 1,5 кВ

Условия эксплуатации / хранения и транспортирования

Температура окружающего воздуха, °С

-40...+70 / -50...+80

Относительная влажность, %, не более

95 при +35 °С, без конденсации влаги

Высота над уровнем моря, м, не более (8)

2500

Механическая устойчивость и прочность

Прочность при транспортировании

Согласно ГОСТ 22261-94, п. 4.9.9, п. 7.34

Устойчивость к синусоидальной вибрации

Группа механического исполнения М13 согласно ГОСТ 17516.1-90, п. 2

Устойчивость к землетрясению

До 8 баллов по шкале MSK-64 по ГОСТ 17516.1-90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0-10 м над нулевой отметкой

Безопасность и защита

Электрическая безопасность

Соответствует ГОСТ Р 52319-2005

Пожарная безопасность

Соответствует НПБ 247-97, п. 2.9, п. 2.29, 2.31

Степень защиты, обеспеченная передней панелью: - для прибора щитового исполнения Степень защиты обеспеченная корпусом:

Код степени защиты по ГОСТ 14254-96: IP66 IP40

Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений

«С» по МИ 3286-2010

Электромагнитная совместимость

Электромагнитная совместимость (помехоустойчивость и помехоэмиссия)

Соответствует ГОСТ Р 51522-99

Надежность

Средняя наработка на отказ, тыс. ч

200

Средний срок службы, лет

25

Межповерочный интервал, лет

8

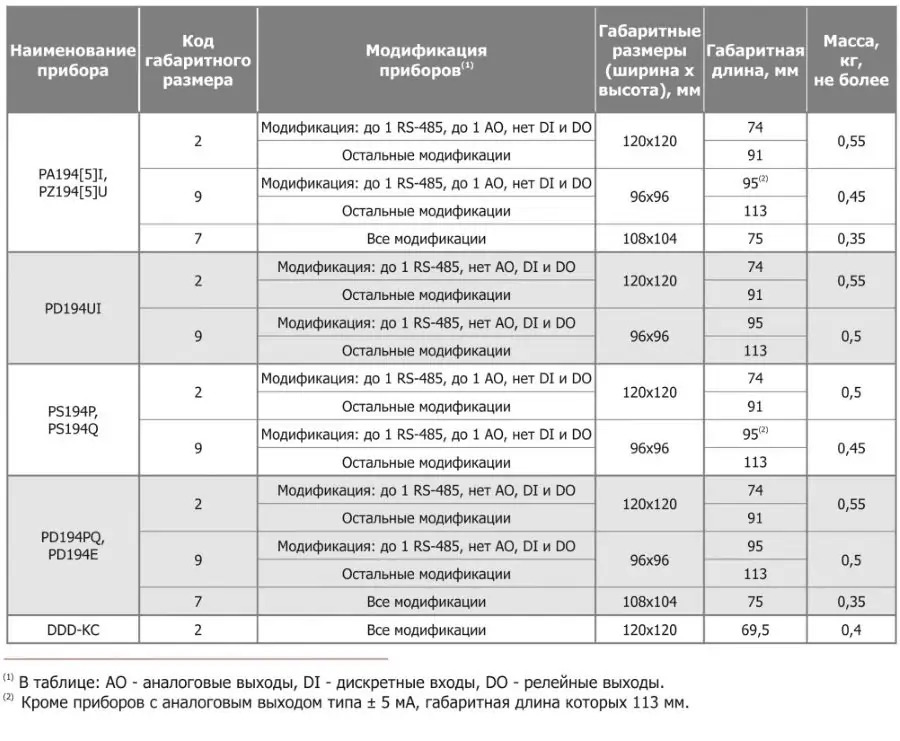

Размеры и масса

Размеры передней панели, мм Присоединительные размеры, мм Вырез в щите, мм

96x96 90x90 91x91

Масса прибора, кг, не более

0,43

Масса прибора в упаковке, кг, не более

0,7

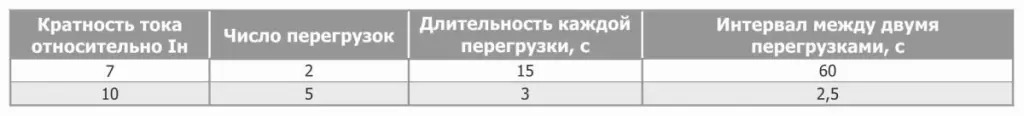

Кратность тока(1)

Число перегрузок

Длительность каждой перегрузки, с

Интервал между двумя перегрузками, с

7

2

15

60

10

5

3

2,5
