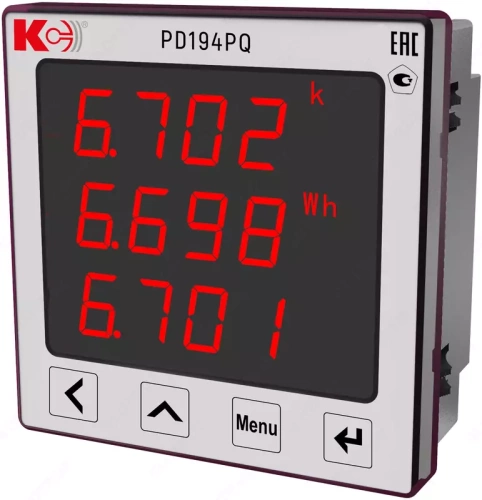

PD194PQ-9R4T Многофункциональные приборы 1RS-485 (лицевая панель 96х96 мм)

Характеристика, параметр

Описание, значение

Измерительные входы

Номинальное значение(1) силы тока 1н, А

0,5; 1,0; 2; 2,5; 5,0

Номинальное значение (1) линейного 1) нл (фазного Uho) напряжения, В

100 (57,7); 220(127); 380 (220); (380)

Частота тока и напряжения, Гц

от 45 до 55 (2)

Допустимая кратковременная перегрузка на измерительных входах напряжения

2-Uh в течение 60 с

Допустимая кратковременная перегрузка на измерительных входах тока

По таблице 2.3

Сопротивление входа напряжения, МОм, не менее

1

Сопротивление входа тока, мОм, не более

20

Схема подключения<3)

3-фазная 3-проводная или 3-фазная 4-проводная

Питание

Напряжение питания (1J:

универсальное питание напряжением 80...270 В постоянного или переменного тока

питание напряжением 19...50 В постоянного тока

— 80...270 В или ~ 80...270 В, 45...55 Гц m 19...50 В

Мощность, потребляемая от источника питания 80...270 В, не более, ВА:

для прибора щитового исполнения

для прибора исполнения на DIN-рейку

5
4

Мощность, потребляемая от источника питания 19...50 В, не более, ВА:

для прибора щитового исполнения

для прибора исполнения на DIN-рейку

4,5
3

Время установления рабочего режима после включения питания, мин, не более

5

Индикация

Тип индикатора:

прибора щитового исполнения

прибора исполнения на DIN-рейку

светодиодный
ЖК-индикатор

Количество строк индикатора

3

Диапазон отображаемых значений:

токов (А, кА) и напряжений (В, кВ),

мощностей (Вт, кВт, МВт, вар, квар, Мвар, ВА, кВА, MBA)

коэффициента мощности

0...9999 -9999...0...9999 -1.000...0...1.000

Период обновления результатов измерения, с, не более

1

Аналоговые выходы

Количество:

для прибора щитового исполнения

для прибора исполнения на DIN-рейку

нет, 2 или 3 <4) нет или 1 ™

Тип (1):

выход тока

выход напряжения

4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или А 5 мА 0-5 В, 1-5 В или 0-10 В

Сопротивление нагрузки:

для выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, Ом, не более

для выходов типа 0-5 мА; ±5 мА, Ом, не более

для выходов типа 0-5 В, 1-5 В, кОм, не менее

для выходов типа 0-10 В, кОм, не менее

350
750
20
20

Цифровые порты

Порт RS-485

1 или 2 порта (Ь), протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006, скорость от 2400 до 19200 бит/с(6> для щитового прибора,
скорость от 2400 до 57600 бит/с для прибора на DIN-рейку,

Порт Ethernet

Нет или 1 порт 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP.

Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с

0,2:0,5 е7’

Релейные выходы

Количество

нет или 3 (ь)

Нагрузка

~250 В, 5 А или гггЗО В, 5 А

Дискретные входы

Количество:

для прибора щитового исполнения

для прибора исполнения на DIN-рейку

нет или 4 (5) нет или 6 (5>

Тип

«сухой контакт»

Ток в замкнутом состоянии, мА, не более

4

Напряжение в разомкнутом состоянии, В, не более

15

Изоляция

Сопротивление изоляции между входами, выходами, выводами питания, корпусом, МОм, не менее

100

Испытательное напряжение переменного тока частотой 50 Тц в течение 1 минуты, кВ:

питание — входы, питание - выходы (кроме Ethernet), входы - выходы (кроме Ethernet), Ethernet - выходы, Ethernet - входы тока, Ethernet - дискретные входы;

Ethernet — питание, Ethernet - входы напряжения

2 кВ 1,5 кВ

Условия эксплуатации / хранения и транспортирования

^Температура окружающего воздуха, °С:

-40...+70 / -50...+80

Относительная влажность, %, не более

95 при +35 °С, без конденсации влаги

Высота над уровнем моря, м, не более (В)

2500

Механическая устойчивость и прочность

Прочность при транспортировании

Согласно ГОСТ 22261-94, п. 4.9.9, п. 7.34

Устойчивость к синусоидальной вибрации

Группа механического исполнения М13 согласно ГОСТ 17516.1-90, п. 2

Устойчивость к землетрясению

До 8 баллов по шкале MSK-64 по ГОСТ 17516.1-90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0-10 м над нулевой отметкой

Безопасность и защита

Электрическая безопасность

Соответствует ГОСТ Р 52319-2005

Пожарная безопасность

Соответствует НПБ 247-97, п. 2.9, п. 2.29, 2.31

Степень защиты, обеспеченная передней панелью:

для прибора щитового исполнения

для прибора исполнения на DIN-рейку Степень защиты обеспеченная корпусом:

Код степени защиты по ГОСТ 14254-96: IP66 IP40 IP40

Уровень защиты программного обеспечения СИ от непреднаме­ренных и преднамеренных изменений

«С» по МИ 3286-2010

Электромагнитная совместимость

Электромагнитная совместимость (помехоустойчивость и помехоэмиссия)

Соответствует ГОСТ Р 51522-99

Надежность

Средняя наработка на отказ, тыс. ч

200

Средний срок службы, лет

25

Межповерочный интервал, лет

8

Размеры и масса

Прибор типоразмера 2.
Габаритные размеры (ширина х высота х длина), мм, не более:

модификация R - PD194PQ-2R4T-OD

модификации PD194PQ-2K(S,B,C,D,L,E,V,N)4T-DD Присоединительные размеры, мм

Вырез в щите, мм

120x120x70,5
120x120x91,5
110x110
111x111

Прибор типоразмера 7.
Габаритные размеры (ширина х высота х длина), мм, не более Размеры передней панели, мм

108x100x75
108x45

Прибор типоразмера 9.
Габаритные размеры (ширина х высота х длина), мм, не более:

модификации R и Е - PD194PQ-9R(E)4T-DD

модификации PD194PQ-2K(S,B,C,D,L,E,V,N)4T-DD Присоединительные размеры, мм

Вырез в щите, мм

96x96x91,5
96x96x113
90x90
91x91

Масса прибора, кг, не более:

типоразмер 2

типоразмер 7

типоразмер 9

0,52 0,35 0,43

Масса прибора в упаковке, кг, не более

0,7
