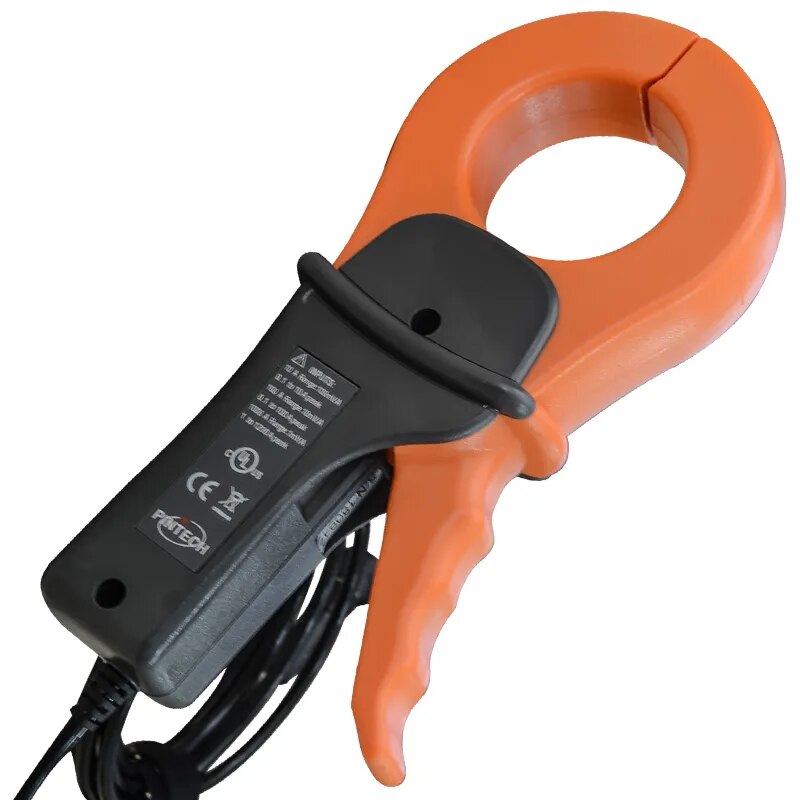

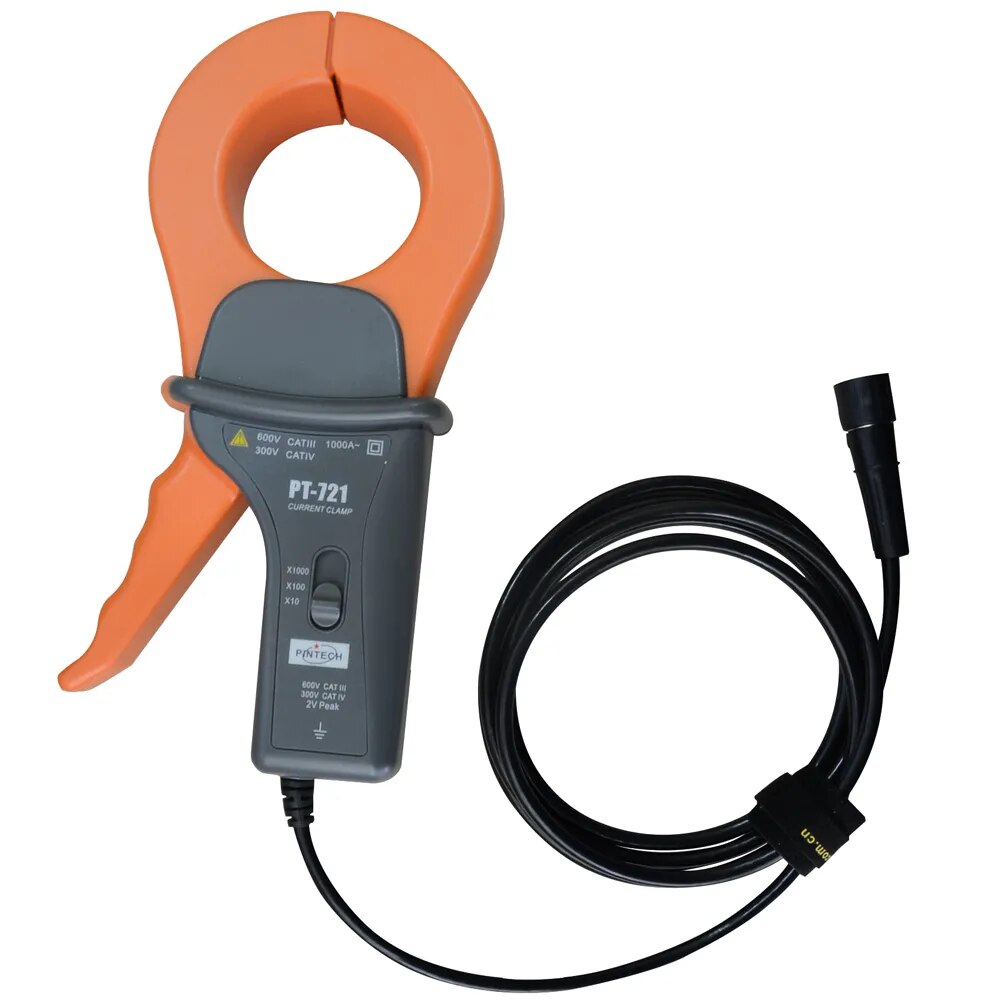

PT-721 Датчик переменного тока

Текущий диапазон

0.1A~20A

1A~200A

1A~1200A

Коэффициент пересчета

100 Мв AC/A АС

10МВ AC/A АС

AC 1 Мв/A АС

Данные с электроприводом

Фазовый сдвиг

Начальный ток (RMS)

0,1~
0,5 А

0,5~
2A

2~
10A

10~
12A

0.1~5A

5~20A

20~
100A

100~
120A

1~
50A

50~
200A

200~
1000A

1000
~1200A

Фазовый сдвиг

Ни один из

≤15°

Ни один из

≤15°

≤10°

≤5°

Ни один из

≤3°

≤2°

≤1°

 Измерьте состояние:23ºC±3°C,20~75%правый,гармонические частоты 48 Гц~65Hz,искажений <1%, компонент тока,внешнего магнитного поля <40а/м, нет магнитного поля в центре тестирования образцов, сопротивление нагрузки≥1 MΩand ≤47pF

Полоса пропускания

10Гц~100Кгц(-3дб)

Макс.dV/dt

10A/мкс

Макс. ток

Когда <1 Кгц,1000A постоянный ток , 1200A(примерно сорок минут в максимальном )(если измерение времени за двадцать минут , он должен быть остановлен)

Сопротивление нагрузки

≥1 MΩ и ≤47pF

Моря / время спада

≤40 нам

Рабочее напряжение

Среднеквадратичная мощность 600V

Общее напряжение режима

600V CAT III

Пик фактор влияния

Пик фактор менее 6, в следующие текущие ,< выходного сигнала 1%

≤20 Apeak(5A rms)

≤200 Apeak(50A rms)

≤1200 Apeak(500A rms)

Влияние постоянного тока блока гидравлических клапанов

Когда≤20А постоянного тока,<выходного сигнала 1%;

Max. Челюсти отверстие диаметром

53мм

Max. Размер проводника

Кабель:макс. Диаметр:Ф52мм;общий жгут проводов;один:5х5мм,четыре жгут проводов шины CAN:30х5мм

Размер

216х111х45мм
