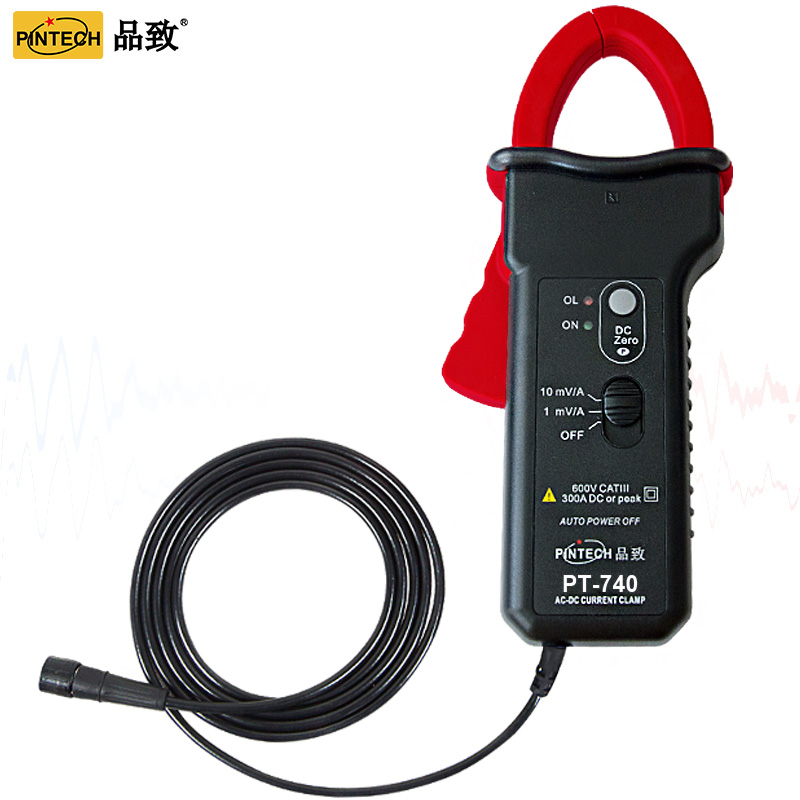

Токовый пробник PT-740 переменного/постоянного тока (150 кГц, 300 А)

Токоизмерительные клещи PT-740 AC/DC

• (Тип 1: только питание от аккумулятора, имеет функцию автоматического отключения питания после использования в течение 10 минут.）

• (Тип 2: питание от аккумулятора и адаптера, без функции автоматического отключения через 10 минут использования.)

Пожалуйста, сообщите, какой тип вы хотите заказать.

Точность и фазовый сдвиг

Диапазон измерения тока

Переменный ток: 0,2–30 А в пике

Постоянный ток: 0,4–30 А

Переменный ток: 30A ~ 300Apeak，

Постоянный ток: 30–300 А

Затухание

10 мВ /А (100:1)

1 мВ /А (1000:1)

Точность

DC-1 кГц, 1,5 % ± 5 мВ

Шум

Среднеквадратичное значение 1 мВ

Время подъема / спада

2,3 мкс

Исходные условия ：18℃~28℃，20~75% RH, Частота синусоидального сигнала 48 Гц ~ 65 Гц, внешнее магнитное поле <40А / м, Отсутствие компонента постоянного тока, отсутствие несущей тока, центральный тестовый образец, сопротивление нагрузки ≥ 1 Мом и ≤ 100 Пф, постоянный ток ~ 65 Гц

Предыдущее измерение сброшено до 0, напряжение батареи 9 В ± 0,1 В

Пропускная способность

Постоянный ток ~ 150 кГц (-3 дБ)

Сопротивление нагрузки

≥1 МОм и ≤100 пФ

Импеданс вставки

50 Гц — 0,39 мОм, 1000 Гц — 58 мОм

Рабочее напряжение

Макс.Среднеквадратичное значение 600 В

Синфазное напряжение

Макс.Среднеквадратичное значение 600 В

Влияние соседнего проводника

50 Гц, <10 мА/А

Влияние положения проводника при открывании челюсти

0,5 % от общего числа

Батарея

Щелочная батарея 9 В

Индикатор емкости аккумулятора

При напряжении > 6,5 В светодиод загорается зеленым

Время автономной работы

Около 50 часов

Индикатор перегрузки

Светодиод загорается красным

Время автоматического отключения

10 минут

Регулировка нуля постоянного тока

√

Размер проводника челюстной вставки

Один кабель: диаметр 30 мм. Два кабеля: диаметр 24 мм или 2 шины 31,5 х 10 мм

Рабочая Температура

0–50 °C

Рабочая Влажность

Относительная влажность 20~75%

Размер

224 х 97 х 44 мм

Вес

440 г

Цвет

Тёмно-серая коробка; красная крышка

выходной сигнал

Длина кабеля 2 м, интерфейс BNC, возможность подключения специального интерфейса мультиметра
