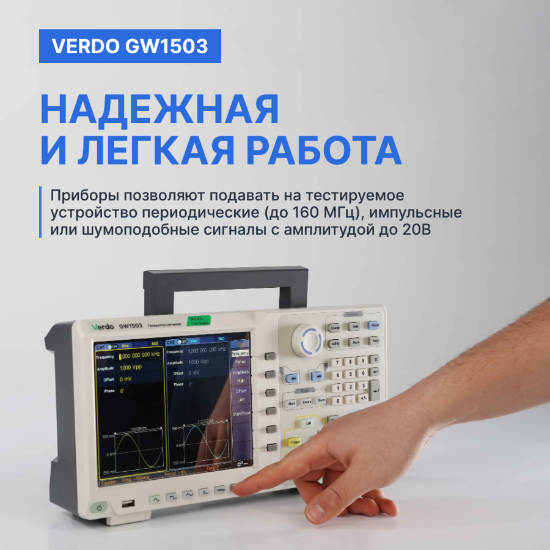

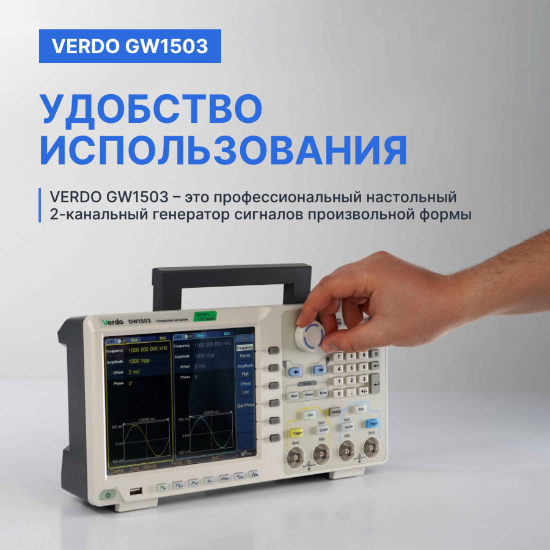

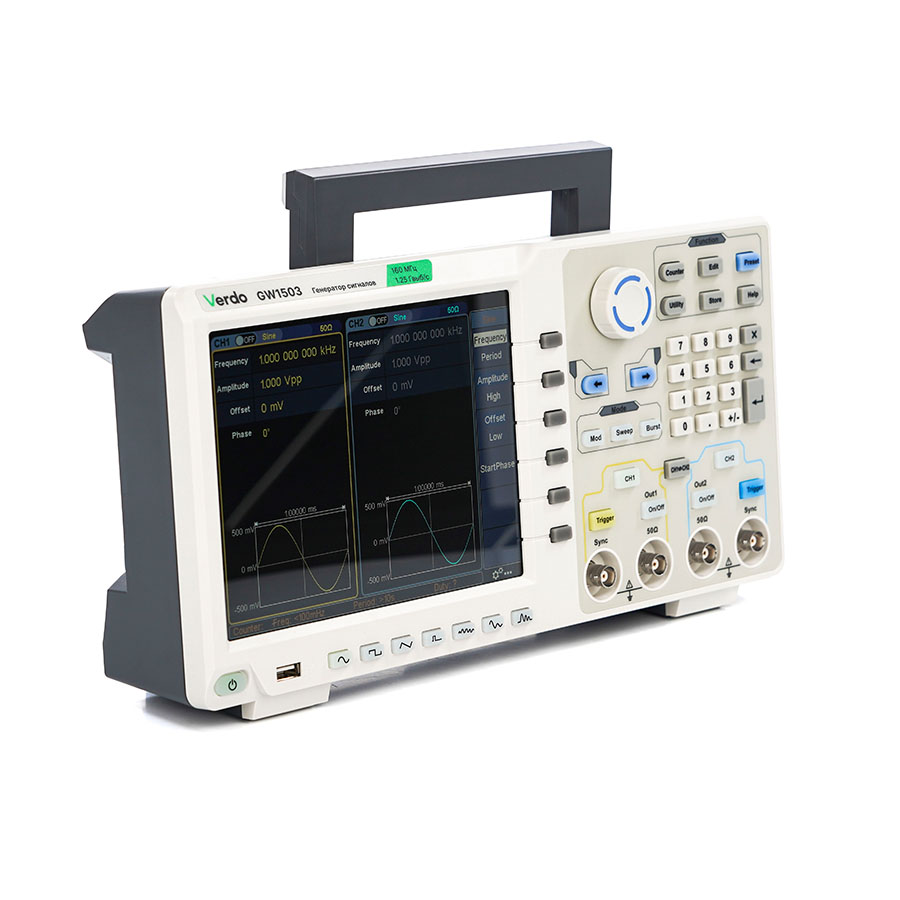

VERDO GW1503 Генератор сигналов 160 МГц, 1250 Мвыб/с

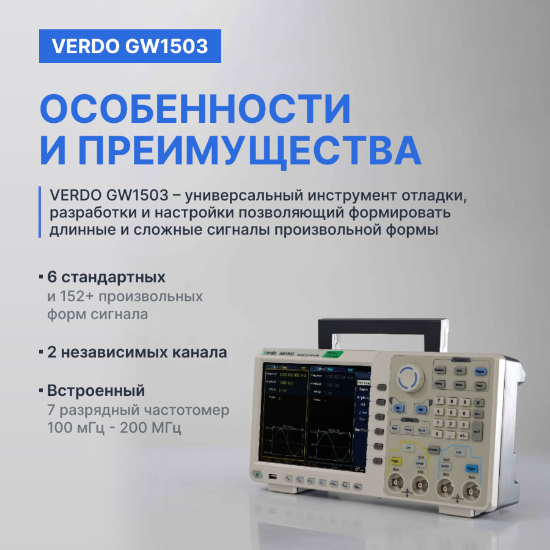

Генератор сигналов VERDO GW1503 представляет собой мощное и универсальное устройство с двумя независимыми каналами, позволяющее создавать как стандартные, так и более 150 произвольных форм сигналов частотой до 160 МГц, и выборкой 1250 Мвыб/с. Этот прибор оснащён встроенным 7-разрядным частотомером с диапазоном до 200 МГц, который обеспечивает измерение частоты, периода, длительности положительных и отрицательных полуволн, а также рабочего цикла. Это делает GW1503 идеальным инструментом для точного анализа и настройки сигналов.

Генератор предлагает пользователю выбор выходного импеданса — 50 Ом или высокоомный, что значительно расширяет возможности подключения к различным системам. Наличие входов и выходов для внешней синхронизации и модуляции позволяет гибко интегрировать устройство в сложные испытательные стенды и системы.

Особенностью устройства является продвинутый режим взаимодействия каналов, который включает копирование канала, синхронизацию амплитуды и частоты, а также выравнивание фаз, что обеспечивает высокую точность и согласованность работы обоих каналов. Генератор поддерживает режим генерации пакетов с внешним стробированием до одного миллиона циклов, а также режим качания частоты с возможностью выбора линейного, логарифмического или ступенчатого изменения.

Одной из ключевых функций является гармонический синтез сигналов — пользователь может задавать амплитуду и фазу каждой гармоники, формирующей сложный сигнал, что особенно важно при моделировании и тестировании современных систем связи. Встроенный редактор сигналов произвольной формы позволяет создавать и редактировать сигналы непосредственно с панели прибора, без необходимости подключения к внешним компьютерам.

Удобство работы с устройством обеспечивается цветным графическим ЖК-дисплеем и встроенной экранной справочной системой, а поддержка интерфейсов USB-хост, USB-устройство и LAN с протоколами SCPI и LabVIEW позволяет легко интегрировать GW1503 в автоматизированные системы тестирования и управления.

Технические характеристики:

Комплектация

• Генератор сигналов произвольной формы
• Кабель сетевой
• Кабель USB
• Компакт-диск с ПО
• Кабель BNC(m–m)
