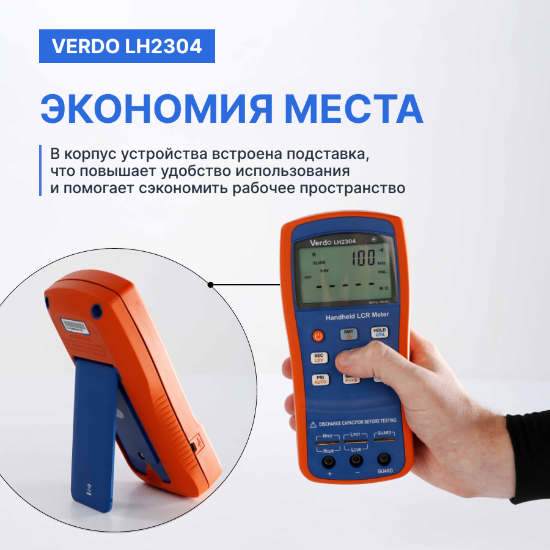

VERDO LH2304 LCR-метр портативный, 0,1%, до 100 кГц

Профессиональные LCR-метры с тестовой частотой до 100 кГц и базовой погрешностью до 0,1%, обеспечивают инженеров мощным портативным инструментом для подбора пассивных компонентов на производстве и в ходе отладки и проектирования электронных систем. Функция автоматической идентификации типа компонента по его импедансу (функция измерения, диапазон, тестовая частота и эквивалентная схема выбираются автоматически), а также сортировка по допуску делают работу с прибором простой и удобной

Основные технические характеристики:

• Тестовая частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100* кГц (*для VERDO LH2302 и LH2304);
• Базовая (наилучшая) погрешность: 0,1% или 0,25% (в зависимости от модели);
• Измеряемые параметры: первичные: L/C/R/Z/DCR* (*для VERDO LH2303 и LH2304); вторичные: D/Q/ ө /ESR;
• Эквивалентные схемы измерения: последовательная и параллельная;
• 2-хстрочный дисплей на 40000 отсчетов с одновременным отображением как первичных, так и вторичных параметров и режимов работы;
• Уровень тестового сигнала 0,6В или 0,3В/0,6В /1В (в зависимости от модели).

Внесен в Госреестр СИ РФ № 91917-24

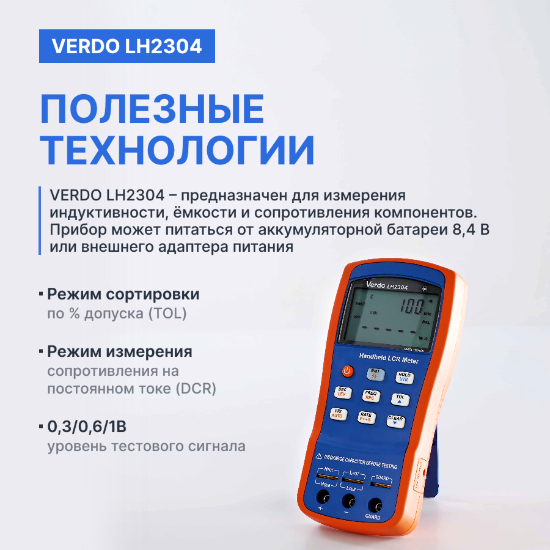

Возможности и преимущества:

• Автоматический режим LCR для определения типа компонента;
• Сортировка по допуску;
• Фиксация текущего, минимального, максимального и среднего значения;
• Функция удержания показаний (HOLD);
• Тестовые входы: 5-проводная схема (щупы или пинцет Кельвина); 3-проводная схема (для коротких выводов с зажимом «крокодил»);
• 2 скорости измерения;
• Питание от батареи 9В, в т.ч. перезаряжаемой (кроме VERDO LH2301).

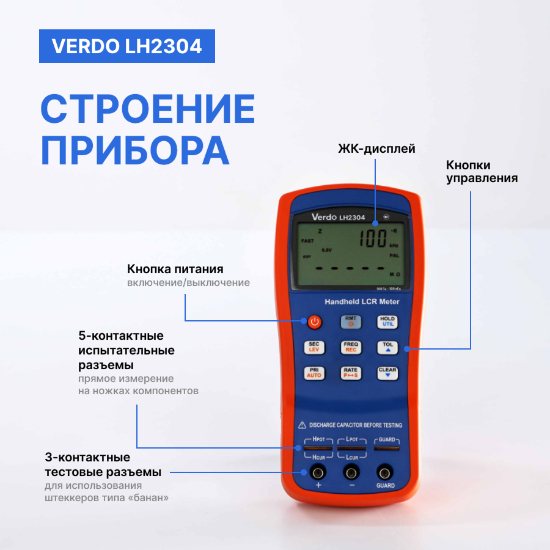

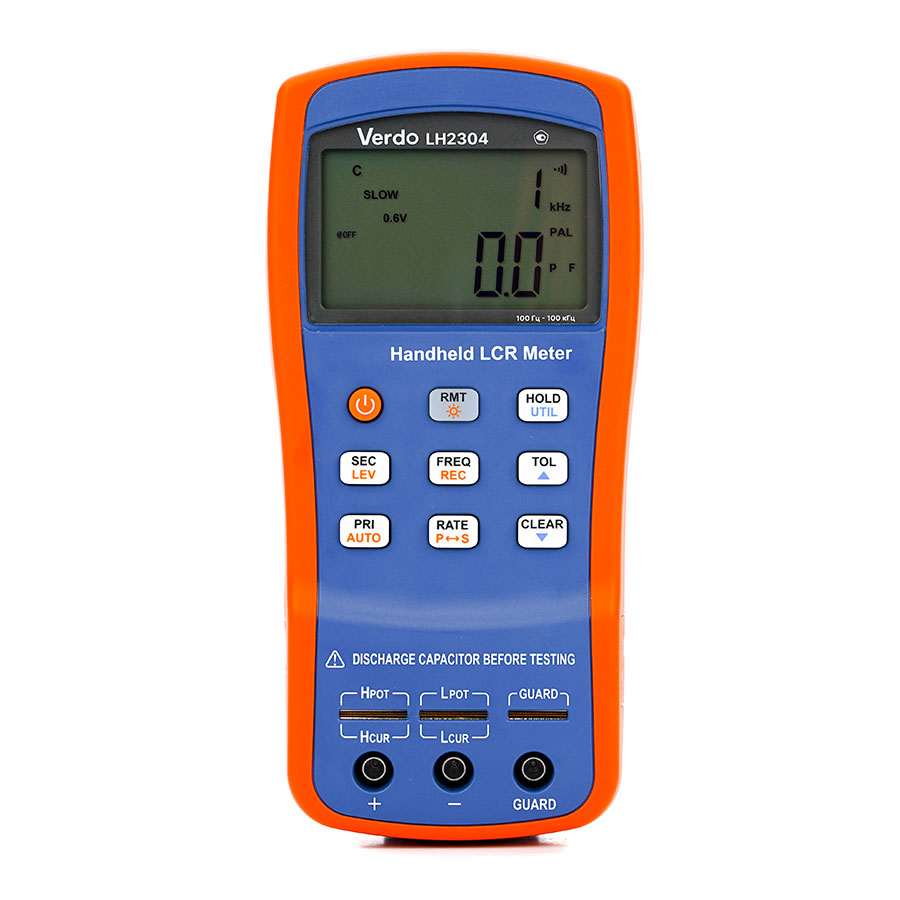

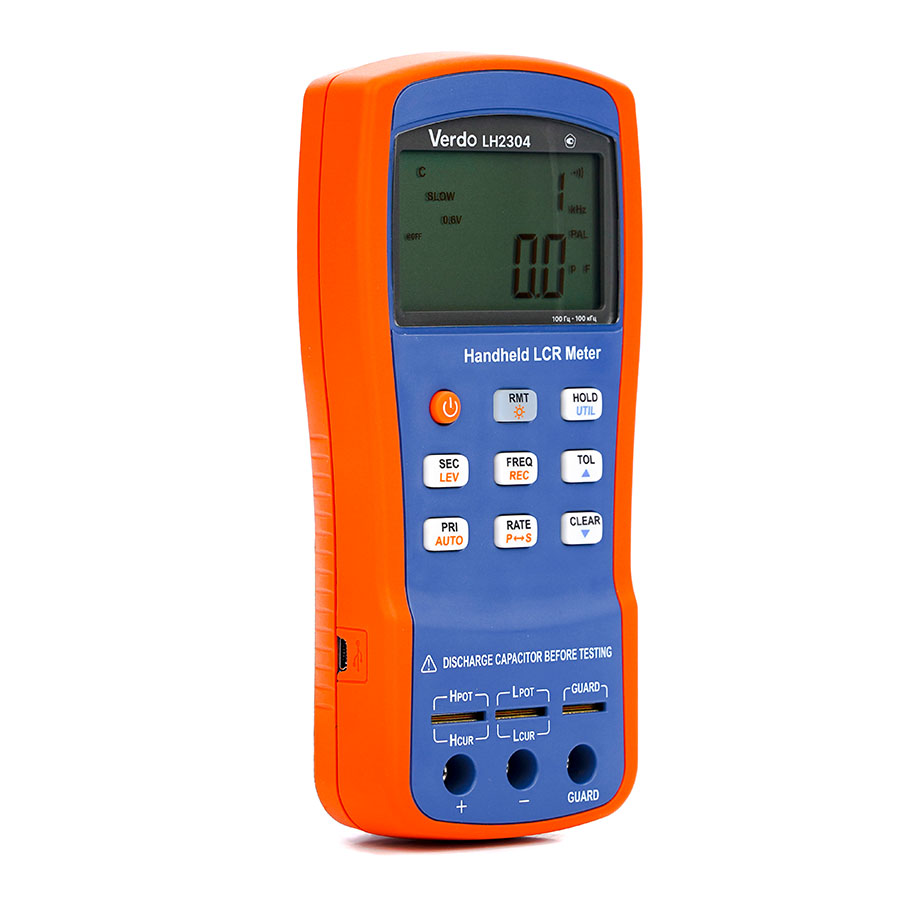

Внешний вид и органы управления

1. ЖК-дисплей;
2. USB-подключение / Кнопка подсветки;
3. Кнопка включения/выключения питания;
4. Выбор частоты и режима записи;
5. Режим вторичного дисплея (D/Q/Ө/ESR и т.д.) / Уровень тестового сигнала;
6. Режим первичного дисплея (L/C/R/Z/DCR и т.д.) / автоматический выбор LCR;
7. Выбор скорости/эквивалентного режима;
8. Режим удержания/ меню утилиты;
9. Режим допуска / клавиша со стрелкой (утилита);
10. Коррекция по к.з.-обрыв / клавиша со стрелкой (утилита);
11. 5-контактные испытательные разъемы (прямое измерение на ножках компонентов или использование измерительного адаптера);
12. 3-контактные тестовые разъемы (для использования штеккеров типа «банан»);

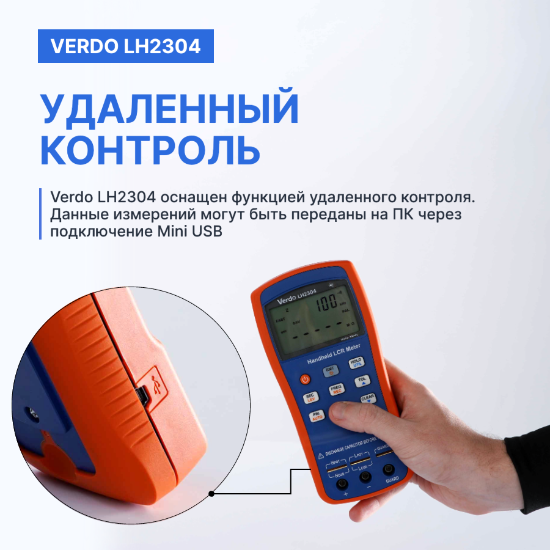

13. Стандартный порт mini-USB (для дистанционного управления прибором);
14. Внешний вход питания 12 В постоянного тока (используется с внешним адаптером питания).

Выбор режимов измерения

В портативных LCR-метрах VERDO LH2300 для пользователя имеется широкий выбор возможных режимов измерения: тип измеряемого первичного и вторичного параметра, эквивалентную схему измерения, параметры тестового сигнала, скорость измерения, тип подключения измеряемого компонента, а также режимы отображения результатов измерения.

Первичные и вторичные параметры:

Портативные RLC-метры VERDO LH2300 имеют 2-строчный дисплей, на котором можно отобразить одновременно 2 измеренных параметра первичный (на более крупном первичном нижнем дисплее) и вторичный (на более мелком верхнем дисплее). В качестве первичных параметров могут выступать: L (индуктивность), C (емкость), R (сопротивление), Z (импеданс) и DCR (сопротивление постоянному току) - только для VERDO LH2303 и LH2304. В качестве вторичных можно выбрать: D (коэффициент диссипации), Q (добротность), 0 (фазовый угол) и ESR (Эквивалентное последовательное сопротивление)

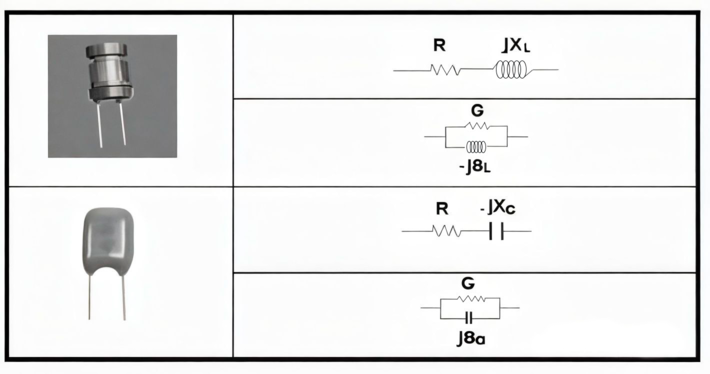

Эквивалентная схема измерений:

Т.к. реальные измеряемые компоненты имеют различные неидеальности и распределенные компоненты, то их электрическая модель может быть представлена некоторой эквивалентной электрической схемой, состоящей из идеальных компонентов. Обычно, в измерителях LCR используются две простые эквивалентные модели: последовательная модель и параллельная модель. Как правило, последовательный режим лучше подходит для компонентов с низким импедансом (менее 100 Ом), в то время как параллельный режим лучше подходит для компонентов с высоким импедансом (более 10 кОм). Для компонентов с импедансом между этими двумя границами выбор эквивалентного режима мало влияет на результат измерения. VERDO LH2300 позволяет выбрать любой из этих 2-х режимов.

Тестовый сигнал:

Для измерения комплексного импеданса компонентов в VERDO LH2300 используется тестовый сигнал с частотой, выбираемой пользователем из ряда: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц ( последнее - только для VERDO LH2302 и LH2304). Амплитуда тестового сигнала составляет 0,6 В для приборов VERDO LH2301 и LH2302, а для моделей VERDO LH2303 и LH2304 ее можно выбрать из ряда 0,3B/ 0,6B /1B.

Скорость измерений:

Пользователь может выбрать из 2 скоростей измерения: FAST(быстрая) - около 4-5 измерений в секунду и SLOW (медленная) - 1,5 измерений в секунду, последняя дает более стабильные результаты.

Автоматический режим LCR

Для измерения неизвестных заранее компонентов в портативных LCR-метрах VERDO LH2300 имеется автоматический режим Auto LCR, в котором прибор автоматически выберет соответствующие первичные и вторичные параметры и подходящий последовательный/параллельный эквивалентный режим измерения L, C, R. Выбор осуществляется путем оценки импеданса компонента по результатам теста. В частности, параллельный режим выбирается при высоком импедансе, а последовательный режим - при низком импедансе.

Режим записи статистических данных (REC)

Если стабильность данных тестируемых компонентов низкая, и данные быстро и заметно меняются в некотором диапазоне, это ухудшает условия считывания результатов измерения. Для решения этой проблемы может помочь режим записи статистики. Он позволяет записать максимальные, минимальные и средние значений в диапазоне измерений и отображать выбранный статистический параметр на экране. Статистические параметры будут обновляться при колебаниях данных выше порога в 1%. Прибор звуковым сигналом оповещает пользователя о каждой записи статистического сигнала.

Режим сортировки по % допуска (TOL)

В портативных LCR-метрах VERDO LH2300 имеется режим допуска, предназначенный для сортировки компонентов по выбранному пользователем первичному измеряемому параметру. В этом режиме первичный дисплей показывает измеренное значение компонента, а вторичный дисплей показывает % отличия измеренного значения от заданного опорного значения. Для сортировки можно выбрать следующие допуски: 1%, 5%, 10%, 20%. Соответствие допуску дополнительно подтверждается звуковым сигналом прибора.

Измерение DCR

Как известно, эквивалентное последовательное сопротивление (ESR), измеренное на тестовом сигнале переменного тока, совпадает с сопротивлением, измеренном на постоянном токе только для чисторезистивной нагрузки. Для всех компонентов с реактивной составляющей результаты будут существенно различаться ввиду наличия дополнительных потерь на переменном токе, связанных, например для индуктивной нагрузки, с вихревыми токами, скин-эффектом, гистерезисом сердечника и др.

Поэтому очень важно для таких компонентов иметь возможность кроме измерения ESR проводить измерения сопротивления на постоянном токе (DCR). Эта функция есть в портативных LCR-метрах VERDO LH2303 и VERDO LH2304, что позволяет их эффективно использовать для измерения, к примеру, дросселей, трансформаторов, катушек и пр.

Режимы коррекции по разрыву цепи и по КЗ

Любая оснастка для измерений имеет зависимый от температуры собственный импеданс, который нужно учитывать (проводить коррекцию результатов) для минимизации погрешностей измерения. Для этого в портативных LCR-метрах VERDO LH2300 имеется 2 режима коррекции (CLEAR). Первый режим - Short Clear (по короткому замыканию) может уменьшить распределенную ошибку, вызванную испытательными проводами, например, Short Clear может уменьшить влияние паразитного контактного сопротивления и испытательных проводов, а второй режим Open Clear (по разрыву цепи) может компенсировать паразитную распределенную емкость и индуктивность оснастки перед измерениями. Коррекция производится сразу на всех тестовых частотах прибора, поэтому ее нет необходимости повторять при изменении частоты измерения, однако это нужно делать каждый раз при смене оснастки и при заметом изменении температуры окружающей среды.

Оснастка для измерений

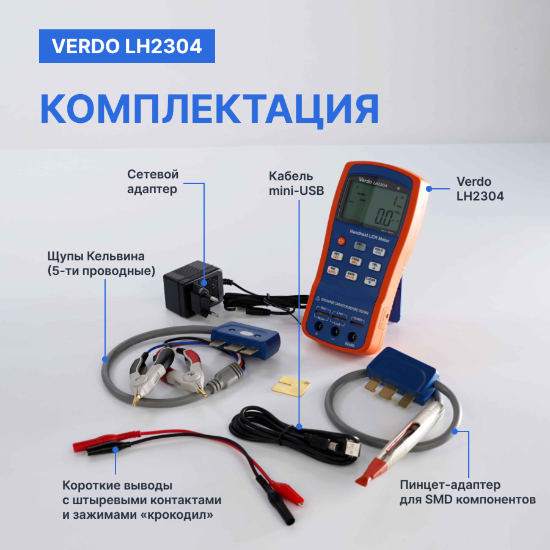

В комплекте с LCR-метрами идет несколько удобных пробников для измерения компонентов: щупыадаптер Кельвина и пинцет-адаптер для SMD-компонентов, подключаемых по 5-проводной схеме (4 проводная схема измерения плюс экран) в измерительный порт прибора, а также 2-проводный кабель с крокодилами для подключения к мощным компонентам. Это позволяет достигнуть высокой точности измерений штатными средствами без дополнительных опциональных приспособлений.
