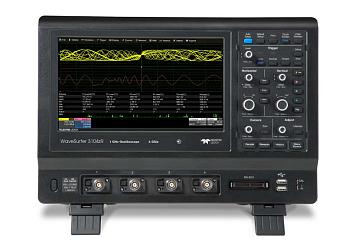

WaveSurfer 3104zR+опции осциллограф цифровой запоминающий

Параметр

WS3014zR

WS3024zR

WS3034zR

WS3054zR

WS3104zR

Канал вертикального отклонения

Число каналов

4

Полоса пропускания (-3 дБ, 50 Ом)

100 МГц

200 МГц

350 МГц

500 МГц

1 ГГц

Время нарастания (50 Ом)

3,5 нс

1,75 нс

1 нс

800 пс

550 пс

Ограничение ПП

20 МГц

20 МГц, 200 МГц

Коэффициент отклонения (Коткл)

Вход 50 Ом: 1 мВ/дел... 1 В/дел; Вход 1 МОм: 1 мВ/дел...10 В/дел

Абсолютная погрешность измерения напряжения постоянного тока

± (0,015·8 [дел]·Коткл [В/дел]+1 мВ) – для Ко > 5 мВ/дел ± (0,025·8 [дел]·Коткл [В/дел]+1 мВ) – для 5 мВ/дел < Коткл ≤ 5 В/дел где , Коткл – коэффициент отклонения

Диапазон установки смещения

Вход 50 Ом : 1 мВ – 19,8 мВ: ± 2 В ; 20 мВ – 100 мВ: ± 5 В ; 102 мВ – 198 мВ: ± 20 В ; 200 мВ – 1 В: ± 50 В Вход 1 МОм : 1 мВ – 19,8 мВ: ± 2 В ; 20 мВ – 100 мВ: ± 5 В ; 102 мВ – 198 мВ: ± 20 В ; 200 м В – 1 В: ± 50 В ; 1,02 В – 1,98 В: ± 200 В ; 2 В – 10 В: ± 400 В

Входной импеданс

50 Ом ( ± 2%); 1 МОм ( ± 2%) / 1 6 пФ

Максимальное входное напряжение

Вход 50 Ом : 5 В с кз , ±10Впик // Вход 1 МОм : 400 В макс. ( DC + AC пик , ≤ 10 кГц )

Канал горизонтального отклонения

Коэффициент развертки (Коткл) при дискретизации в реальном времени

5 нс/дел – 100 с/дел

2 нс/дел - 100 с/дел

1 нс/дел – 10 0 с/дел

500 п с/дел – 10 0 с/дел

Коэффициент развертки (Коткл) При эквивалентной дискретизации

5 нс/дел – 100 с/дел

2 нс/дел - 100 с/дел

1 нс/дел – 10 0 с/дел

500 п с/дел – 10 0 с/дел

Относительная погрешность опорного генератора

± 10 х 10 -6

Абсолютная погрешность измерения временных интервалов

± (0,06/ Fдискр +10 -6 ·Тизм ), где Fдискр – частота диск ретизации, Гц, Тизм – измеренное значение в секундах

Синхронизация

Источники синхросигнала

Один из каналов, вход внешняя синхронизация, вход внешняя синхронизация/ 5, от сети

Режимы запуска развертки

Авто колебательный , ждущий, однократный , стоп

Вид входа

Открытый, зак рытый, ВЧ и НЧ фильтры

Диапазон внешней синхронизации

Внешняя: ± 610 мВ; Внешняя/5: ± 3,05 В

Режимы запуска развертки

Предзапуск 0 - 10 0% объема памяти; послезапуск 0 - 10000 делений

Диапазон внутренней синхронизации

±4,1 делений от центра

Виды (типы) синхронизации

Фронт, длительность, логическое условие (шаблон), ТВ (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), рант, скорость нарастания, интервал, отложенная, качество (фронт или состояние).

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Частота дискретизации

1 ГГц / канал ( 2 ГГц при объединении каналов )

2 ГГц / канал, 4 ГГц при объединении каналов

Объем памяти на канал

10 МБ /канал, 20 МБ при объединении каналов

Режимы сбора данных

В реал ьном времени, эквивалентная, сегментированная ( 1 .000 сегментов с межсегментным интервалом от 1 мкс ) , самописец.

Автоматические измерения и математика

Автоизмерения

24 параметра, отображение до 6 результатов + статистика и гистограммы

Математика

20 операций, включая БПФ 1 М /с, возможность двойного преобразования

Генератор сигналов (Опция)

Общие параметры

1 канал; макс. частота 25 МГц (синус) ; разрешение 1 мкГц; погрешность: ± 5*10 - 5 дискретизация 125 МГц; ЦАП 14 бит

Выходной уровень

4 мВ...6 В пик - пик (1 МОм), 2 мВ...3 В пик - пик (50 Ом), погрешность ± 0,3 дБ

Формы сигналов

Синус, прямоугольник, и мпульс, п ила, ш ум, DC , ARB (произвольная форма )

Длина ARB - последовательности

16 КБ

Синус

1 мкГц...25 МГц, гармонические составляющие - 50 дБн, негармонические составляющие - 60 дБн

Прямоугольник/импульс

1 мкГц...10МГц, нарастание/спад: 24 нс, мин. длительность 50 нс

Треугольник/пила

1 мкГц...300 кГц, нелинейность 0,1%; асимметрия 0...100%

Смещение ( DC )

± 3 В (1 МОм), ± 1,5 В (50 Ом); погрешность ± 1%

Шум

25 МГц ( - 3 дБ)

Цифровой мультиметр (Опция)

Режимы измерения

Переменное напряжение (скз), постоянное напряжение, постоянное напряжение (скз), частота

Разрешение

4 разряда (напряжение ), 5 разрядов (частота)

Скорость измерения

100 измерение / сек

Скорость обновления экрана

5 измерений / сек

Выбор диапазона измерения

Авто выбор для оптимизации использования динамического диапазона измерения

Дополнительные возможности

Интерфейсы

Ethernet , USB (5), видео DB - 15, GPIB ( о пци я )

Съемная память

Карта MicroSD

Декодирование последних протоколов (Опция)

I2C, SPI, UART, RS - 232, CAN, LIN, FlexRay, AudioBus (I2S, LJ, RJ)

Режим WaveScan

Поиск аномалий в захвачен ном сигнале (по 20 параметрам)

Сегментированная память

Запись в память данных в виде «сегментов». Развертка сегмента по условиям запуска. Для оптимизации использования памяти прибора .

Режим History

Воспроизведение предыстории захваченных сигналов

Фун кция LabNotebook

Для документирования результатов и создания отчетов

Общие данные

Дисплей

Цветной, 25,6 см TFT сенсорный экран, WXGA 1 024 х 600 точек

Напряжение питания

100...240 В (±10 %), 50...60 Гц (Автовыбор), Потребляемая мощность 80 Вт (150 Вт Максимально)

Габаритные размеры (ВхШхГ)

270 х 380 х 125 мм

Масса

4,81 кг
