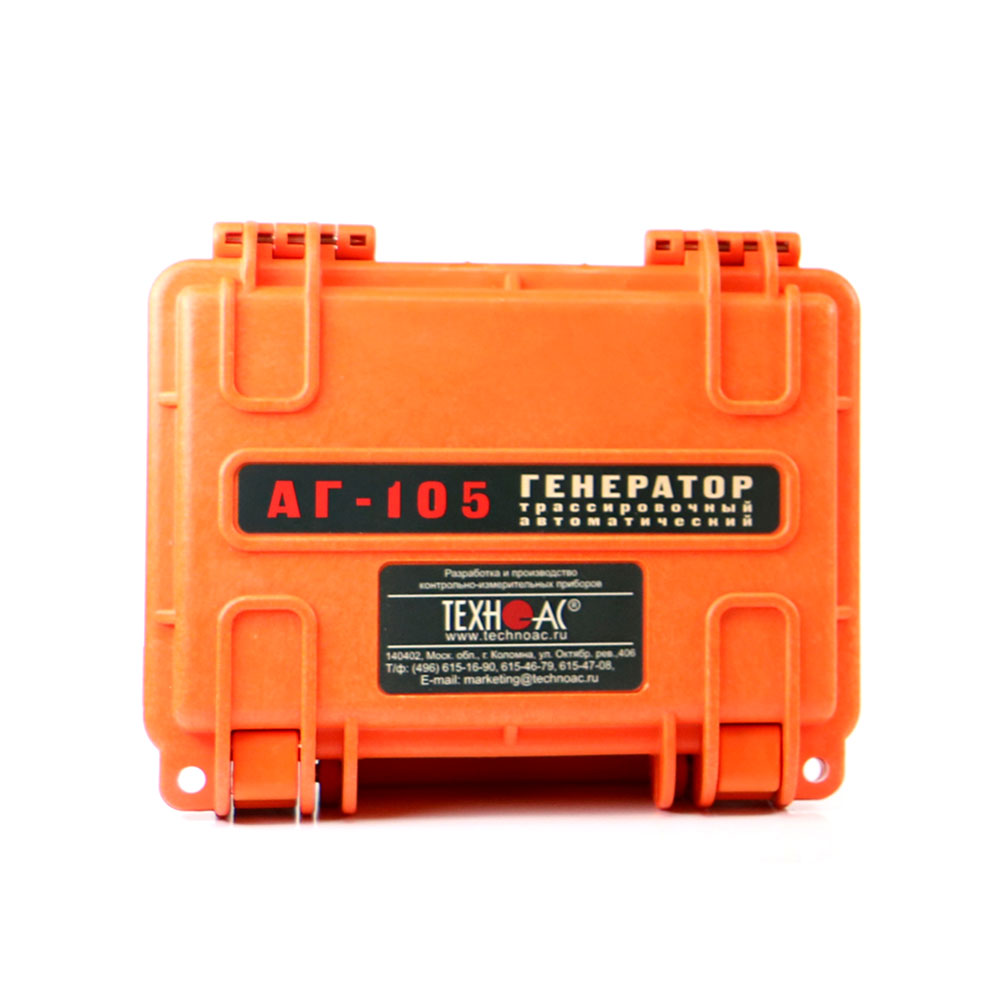

Генератор трассировочный АГ-105, мощностью до 20 Вт

Параметр

Значение

Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»

Нагрузка «клипсы» или «клещи»

512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»

«Антенные» режимы

8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH»

Режим работы

«Антенные» режимы

Встроенная передающая антенна «LC»

Внешняя передающая антенна «АН»

Режим работы

Режимы «модуляции» (сигналы специальной формы)

Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12 сек Частота следования посылок 1 Гц

Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц) Соотношение амплитуд 4/1 (соответственно)

Выходные параметры при напряжении питания 12…15В

Выходной ток, А

Ограниченный программой при ручном повышении, ≥

5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»

3 - при частоте 32768 Гц «33»

Заданный для автоматического согласования, ≥

0,2 ;- при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»

0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»

Максимальное выходное напряжение, В

В зависимости от «модуляции», ≥

32 - в двухчастотном режиме модуляции «2F»

40 - в других режимах

Максимальная выходная мощность, Вт

Ограниченная программой, ≥

20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»

6 - При частоте 32768 Гц «33»

Источники питания

Напряжение питания

7…15 В

Батарейный комплект «тип С×8»

8 щелочных («alkaline») элементов 1,5 В «тип С»

Внешние источники питания (не входят в комплект поставки)

Аккумулятор «12 В» (например, автомобильный) Выходное напряжение 11…14 В при токе не менее 4 А

Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15 В, мощность 60 Вт

Время работы («жизненный цикл» зависит от качества батарей)

При работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт)

При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено

Функциональные особенности

Автоматическое управление выходной мощностью в процессе генерации

Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания

Согласование с нагрузкой

Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33».

Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования

Варианты подключения к исследуемой коммуникации

«Контактное» подключение с «возвратом тока через землю»

«Бесконтактное» подключение с применением встроенной передающей антенны «LC»

«Бесконтактное» подключение с применением внешней передающей антенны «АН»

«Бесконтактное» подключение с применением индукционных передающих «клещей»

Конструктивные параметры

Выходной усилитель мощности

Технология: модифицированный CLASS D КПД до 85%

Габаритные размеры, мм

216х180х105 мм

Вес, кг

2

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.

Степень защиты корпуса

IP65 (при закрытой крышке корпуса - кейса)

№

Наименование

Количество

1

Генератор трассировочный АГ-105

1 шт.

2

Кабель выходной («клипсы») АГ120.02.050

1 шт.

3

Кабель внешнего аккумулятора АГ120.02.020

1 шт.

4

Контакт магнитный АГ120.02.090

1 шт.

5

Штырь заземления АГ110.02.004

1 шт.

6

Батарейки

8 шт.

7

Сумка для комплекта (чехол 53222)

1 шт.

8

Руководство по эксплуатации

1 шт.

9

Паспорт

1 шт.
