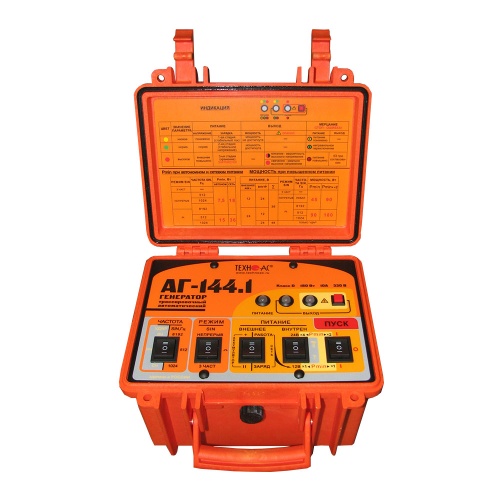

Генератор трассировочный АГ-144.1, мощностью до 60 Вт

Параметр

Значение

Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512 / 1024 / 8192

Частоты следования ударов НЧ / СЧ / ВЧ

0,5 / 1 / 2

Режимы генерации

«SIN» «непрерывный»

непрерывная синусоидальная генерация

«SIN» «_|¯|_»

кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц)

«SIN» «3 частоты»

посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц)

«УДАР»

генерация ударных импульсов (длительность импульса устанавливается автоматически)

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В:

- при автономном питании - с добавлением внешнего аккумулятора 12/24 В - при питании от сетевого блока

220 330 140

Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%

При автономном питании (12/24 В):

Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты

Рвых, Вт

7,5

15

30

60

Rнагр, Ом

0,1…1300

0,15…660

0,3…1300

0,6…660

Режимы: - импульсы 512 и 1024 Гц

Рвых, Вт

15

30

60

120

Rнагр, Ом

0,15…660

0,3…330

0,6…660

1,2…330

C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:

Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты

Рвых, Вт

45

90

Rнагр, Ом

0,45…2000

0,9…1000

Режимы: - импульсы 512 и 1024 Гц

Рвых, Вт

90

180

Rнагр, Ом

0,9…1000

1,8…500

От сетевого блока питания:

Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты

Рвых, Вт

18

36

Rнагр, Ом

1,8…800 Ом

0,4…400 Ом

Режимы: - импульсы 512 и 1024 Гц

Рвых, Вт

36

72

Rнагр, Ом

0,4…400

0,7…200

Допустимое сопротивление нагрузки

любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.

Согласование с нагрузкой

автоматическое, обеспечивающее достижение заданной мощности в нагрузке

Источники питания

Встроенный аккумуляторный комплект

два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15 В, выходной ток до 6,7 А

Функциональные особенности

Автоматические функции

- автосогласование (достижение заданной мощности в нагрузке); - специальная программа управления передающей антенной; - встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; - «автоопределение» подключения и отключения передающей антенны и ударного механизма

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); - при несоответствии внешнего напряжения питания режиму генерации / зарядки; - при переключении режима сетевого питания в процессе зарядки; - при коротком замыкании выхода в процессе согласования; - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе

Автоматическое повторное согласование

- при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; - при переключении частоты / режима генерации «SIN»; - при определенных изменениях напряжения питания

Типы подключаемых нагрузок при генерации «SIN»

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)

Конструктивные параметры

Выходной усилитель мощности

импульсный, технология CLASS D(BD), КПД > 80%

Индикация

светодиоды трехцветные «питание» и «выход»: - напряжение и состояние питания; - мощность и состояние выхода красный; - возможность или наличие «опасного» напряжения на выходе (>40 В)

Управление

Клавишные переключатели: на 3 положения - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; - «РЕЖИМ» «SIN» - вид синусоидальной генерации; - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании на 2 положения - «ПИТАНИЕ»; - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока; - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме) красная кнопка - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)

Габаритные размеры электронного блока (кейса), не более, мм

250х215х165

Вес электронного блока, не более, кг

8,5

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+60ºС

Класс климатической защиты

IP65

№

Наименование

Количество

1

Генератор трассировочный АГ-144.1

1 шт.

2

Кабель сетевого блока питания AG144.02.060

1 шт.

3

Кабель внешнего аккумулятора АГ144.02.020

1 шт.

4

Кабель выходной АГ120.02.050

1 шт.

5

Антенна индукционная ИЭМ-301.3

1 шт.

6

Штырь заземления АГ110.02.004

2 шт.

7

Источник питания ENP-120-12

1 шт.

8

Сумка для комплекта (чехол 53222)

1 шт.

9

Сумка для антенны ИЭМ-301.3 (чехол 53107)

1 шт.

10

Сумка для генератора АГ-144.1 (чехол 53187)

1 шт.

11

Руководство по эксплуатации

1 шт.

12

Паспорт

1 шт.
