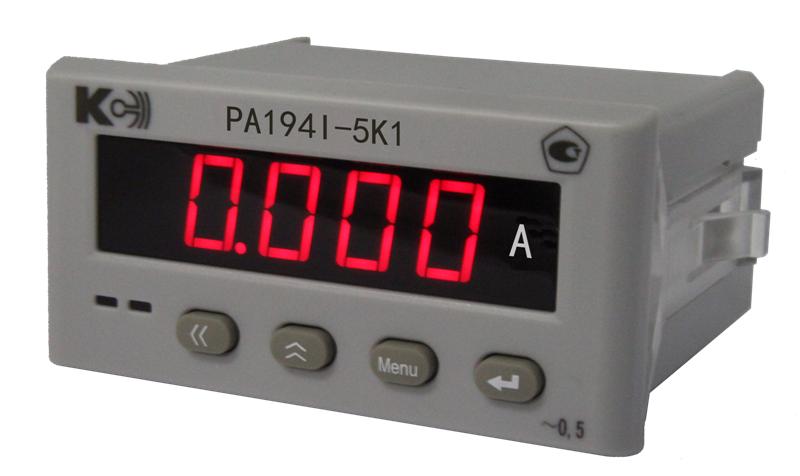

PA194I-5K1 Амперметры 1RS-485/1AO (лицевая панель 96х48 мм)

Назначение амперметра 1-канального (общепромышленное исполнение) PA194I-5K1:

Одноканальные амперметры PA194I-...K1 предназначены для измерения силы и частоты переменного тока в электрических цепях. Амперметры оснащены аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также в автоматизированных системах различного назначения.

Амперметры выпускаются с однострочным светодиодным индикатором красного, желтого или зеленого цвета. Производятся модификации с различными габаритными размерами.

Результаты измерений отображаются на индикаторе, передаются по цифровому интерфейсу RS-485, работающему по протоколу Modbus RTU, а также преобразуются в унифицированные сигналы постоянного тока или напряжения. Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор. Вход в меню настройки защищен паролем. Возможна настройка диапазона показаний тока в соответствии с примененным на входе прибора измерительным трансформатором. Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения).

Степень защиты приборов, обеспеченная передней панелью - IP40 (по ГОСТ 14254-96).

Средняя наработка на отказ - 200000 часов.

Средний срок службы - 25 лет.

Межповерочный интервал - 6 лет.

Габаритный размер - лицевая панель 96x48 мм.

1 порт RS-485, 1 AO.

Особенности:

• Класс точности 0,5
• 1-строчный светодиодный индикатор (высота цифры 14 мм)
• Цвет индикатора красный, зеленый или желтый (выбирается при заказе)
• Цифровой порт RS-485 с протоколом Мodbus RTU (модификация К)
• Аналоговый выход (4-20 мА, 0-20 мА, 0-5 мА, 0-5 В, 1-5 В, 0-10 В) (модификация К)
• 2 релейных выхода (в одноканальных приборах) 5A,~250B/=30B (модификация S)
• 4 дискретных входа типа «сухой контакт» (с внутренним питанием =24В) (модификация S)
• Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96)
• Средняя наработка на отказ - 200000 часов
• Средний срок службы - 25 лет
• Межповерочный интервал – 6 лет
• Гарантийный срок эксплуатации – 3 года.

Модификация Х - оптимальное решение для замены стрелочных приборов.

Результаты измерений отображаются на индикаторе, передаются по цифровому интерфейсу RS-485, работающему по протоколу Modbus RTU (модификация К), а также преобразуются в унифицированные сигналы постоянного тока или напряжения. Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор. Вход в меню настройки защищен паролем. Возможна настройка диапазона показаний тока в соответствии с примененным на входе прибора измерительным трансформатором. Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения. Модификация К).

Прежде чем цифровой амперметр купить, убедитесь, что выбранная модификация подходит для условий и сферы эксплуатации прибора.

Таблица 1. Основные технические характеристики.

Характеристика, параметр		Описание, значение
Основные погрешности
Пределы допускаемой основной приведенной погрешности измерения силы тока, %:		± 0,5
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц		± 0,1
Пределы допускаемой основной приведенной погрешности преобразования тока на аналоговом выходе, %		± 0,5
Номинальные значения входного сигнала
Номинальное значение силы переменного тока для, Iн: (1)
- мА		100; 200; 500; 1000; 2000
- А		1; 2; 5
Диапазоны измеряемых сигналов
Диапазон измеряемого входного сигнала		(0,005…1,2)·Iн
Диапазон измеряемых частот, Гц		от 45 до 65
Диапазон значений входного сигнала в режиме измерения частоты:		(0,3…1,2)·Iн
Диапазон частот основной гармоники входного сигнала, Гц		от 45 до 65
Каналы измерения
Количество каналов измерения		1
Питание
Напряжение питания(1)		∼80-270, 45-55 Гц или =80-270 =19-50
Мощность, потребляемая от источника питания, ВА, не более		4
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		1-строчный светодиодный
Диапазон отображаемых значений		0…9999
Период обновления результатов измерения, с, не более		1,1
Аналоговые выходы (модификация К)
Количество		1
Тип (выбирается при заказе)		4-20 мА, 0-20 мА, 0-5 мА
		0-5 В, 1-5 В или 0-10 В
Сопротивление нагрузки:
- для выходов типа 4-20 мА, 0-20 мА, Ом, не более		350
- для выходов типа 0-5 мА, Ом, не более		1400
- для выходов типа 0-5 В, 1-5 В, кОм, не менее		20
- для выходов типа 0-10 В, кОм, не менее		20
Порт RS-485 (модификация К, модификация S)
Протокол связи		Modbus RTU
Скорость обмена, бод		2400, 4800, 9600, 19200 (уставки)
Формат данных		8 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Релейные выходы (модификация S)
Количество реле		2
Нагрузка выхода		5 А; ~250 В/ ~/= 30В;
Контакт реле		Нормально разомкнутый или переключающий(2)
Дискретные входы (модификация S)
Тип входа		Для подключения «сухого контакта» (внутреннее питание)
Количество		4
Напряжение на разомкнутом входе		~/= 4мА
Ток замкнутого входа		4 мА
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
- питание – входы		2
- питание – выходы		2
- входы – выходы		1
Климатические условия
Эксплуатация /    транспортирование и хранение	Температура окружающего воздуха, °С:	-10…+50 / -50…+80 -40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С,    без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		По таблице 2
Габаритная длина, мм		По таблице 2
Вырез в щите, мм		По таблице 2
Масса прибора, кг, не более		По таблице 2

(1) Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).
(2) Нормально разомкнутый контакт поставляется по умолчанию, переключающий контакт – по специальному заказу.

Структура условного обозначения модификаций

ПРИМЕР ОФОРМЛЕНИЯ ЗАКАЗА:

Амперметр PA194I-5K1 100/5А 4-20мА К -40+70 кл.т. 0,5
