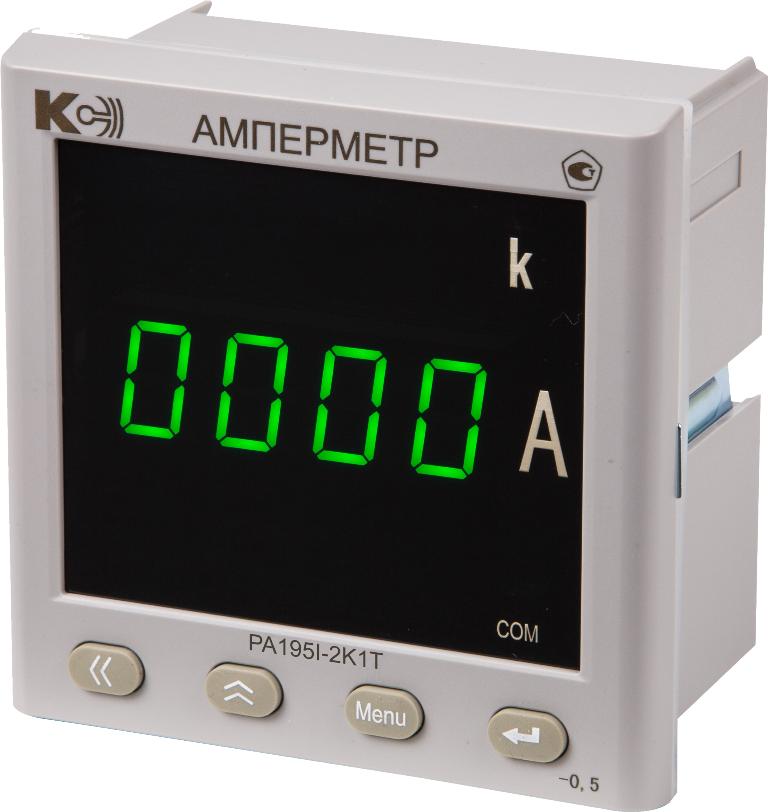

PA195I-2K1T Амперметры одноканальные 1RS-485/1AO (лицевая панель 120х120 мм)

Особенности:

• Класс точности 0,2 или 0,5
• Цифровой интерфейс: в зависимости от модификации до двух портов RS-485 (протокол Modbus RTU или протокол ГОСТ Р МЭК 60870-5-101-2006), порт Ethernet (протокол ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP)
• Аналоговые выходы: до четырех (в зависимости от модификации)
• Релейные выходы: до трех (в зависимости от модификации)
• Дискретные входы: до девяти (в зависимости от модификации)
• Четыре кнопки на лицевой панели для просмотра на индикаторе измеряемых величин и настройки прибора (вход в меню настройки защищен паролем). Так же настройка возможна при помощи программы iPMS
• Сервисная программа iPMS для настройки и юстировки приборов, просмотра и накопления результатов измерений
• Настройка диапазона показаний прибора с учетом примененного на его входе измерительного трансформатора, шунта, добавочного сопротивления
• Тип индикатора: 1 или 3-строчный светодиодный индикатор (высота цифры до 20 мм) у приборов щитового исполнения; 3-строчный ЖК-индикатор у приборов исполнения на DIN-рейку
• Визуальная индикация перегрузки
• Цвет светодиодного индикатора: красный, зеленый или желтый
• Степень защиты щитовых приборов по передней панели - IP66, по корпусу - IP40; степень защиты приборов исполнения на DIN-рейку - IP40
• Надежное крепление щитового прибора с помощью металлических скоб
• Климатические условия: рабочий диапазон температур - от -40°С до +70°С; относительная влажность - до 95% при 35°С
• Межповерочный интервал – 10 лет
• Гарантийный срок службы – 5 лет
• Средний срок службы - 30 лет
• Средняя наработка на отказ - 220 тыс. часов

Назначение амперметра постоянного тока PA195I-2xx:

Одноканальные амперметры PA195I предназначены для измерения силы постоянного тока в электрических цепях. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

Исполнения амперметра постоянного тока PA195I-2xxx:

Амперметры постоянного тока PA195I-2xxx изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:

PA195I-2X1T - базовая модификация (без дополнительных входов и выходов, только индикация);

PA195I-2K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;

PA195I-2K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход;

PA195I-2K1T 2AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода;

PA195I-2S1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода;

PA195I-2K1T 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговых выход, 2 релейных выхода;

PA195I-2K1T 2AO 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода, 2 релейных выхода;

PA195I-2K1T 1RS - базовая модификация прибора + дополнительные опции: 2 порта RS-485 Modbus RTU.

Технические характеристики амперметра постоянного тока PA195I-2xxx:

(1) Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных);

(2) Для измерения силы постоянного тока больше 5 А используется модификация амперметра PA195I, работающая с внешним шунтом;

(3) Амперметр постоянного тока может быть двух исполнений: с однополярным диапазоном измеряемого сигнала или двуполярным диапазоном измеряемого сигнала. Выбирается при заказе;

(4) 0…9999 для исполнения с однополярным диапазоном измеряемого сигнала, -9999…0…9999 для исполнения с двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.

(5) В таблице: АО - аналоговые выходы, DI - дискретные выходы, DO - релейные выходы.

Комплект поставки PA195I-2K1T
