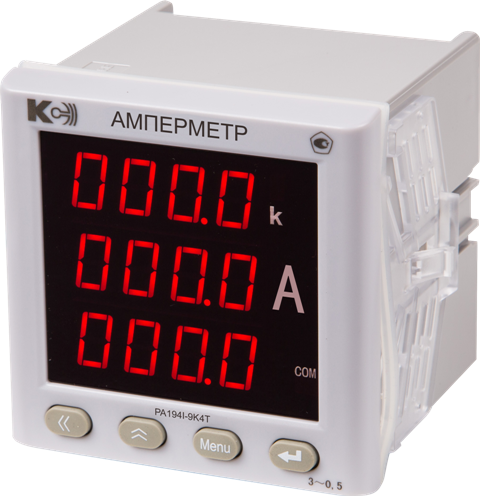

PA194I-9K4T Амперметры трехканальные 1RS-485/3AO (лицевая панель 96х96 мм) фотография
КС
Отзывов: 0
Добавить отзывДобавить отзыв

Описание товара:

Трехканальные амперметры PA194I-2K4T предназначены для измерения силы и частоты переменного тока в электрических цепях. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.
Прибор производится c портом связи RS-485 (протокол Modbus RTU или 101 с возможностью программного переключения).
Характеристики:
Все характеристики
Госреестр
Да
Дата в госреестре
09.09.2025
Номер в госреестре
61535-15
Производитель
КС
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Особенности:

  • Класс точности 0,2 или 0,5
  • Цифровой интерфейс: в зависимости от модификации до двух портов RS-485 (протокол Modbus RTU или протокол ГОСТ Р МЭК 60870-5-101-2006), порт Ethernet (протокол ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP)
  • Аналоговые выходы: до четырех (в зависимости от модификации)
  • Релейные выходы: до трех (в зависимости от модификации)
  • Дискретные входы: до девяти (в зависимости от модификации)
  • Четыре кнопки на лицевой панели для просмотра на индикаторе измеряемых величин и настройки прибора (вход в меню настройки защищен паролем). Так же настройка возможна при помощи программы iPMS
  • Сервисная программа iPMS для настройки и юстировки приборов, просмотра и накопления результатов измерений
  • Настройка диапазона показаний прибора с учетом примененного на его входе измерительного трансформатора, шунта, добавочного сопротивления
  • Переключаемая программно схема подключения приборов - 3 или 4-проводная
  • Тип индикатора: 1 или 3-строчный светодиодный индикатор (высота цифры до 20 мм) у приборов щитового исполнения; 3-строчный ЖК-индикатор у приборов исполнения на DIN-рейку
  • Визуальная индикация перегрузки
  • Цвет светодиодного индикатора: красный, зеленый или желтый
  • Степень защиты щитовых приборов по передней панели - IP66, по корпусу - IP40; степень защиты приборов исполнения на DIN-рейку - IP40
  • Надежное крепление щитового прибора с помощью металлических скоб
  • Климатические условия: рабочий диапазон температур - от -40°С до +70°С; относительная влажность - до 95% при 35°С
  • Межповерочный интервал – 10 лет
  • Гарантийный срок службы – 5 лет
  • Средний срок службы - 30 лет
  • Средняя наработка на отказ - 220 тыс. часов

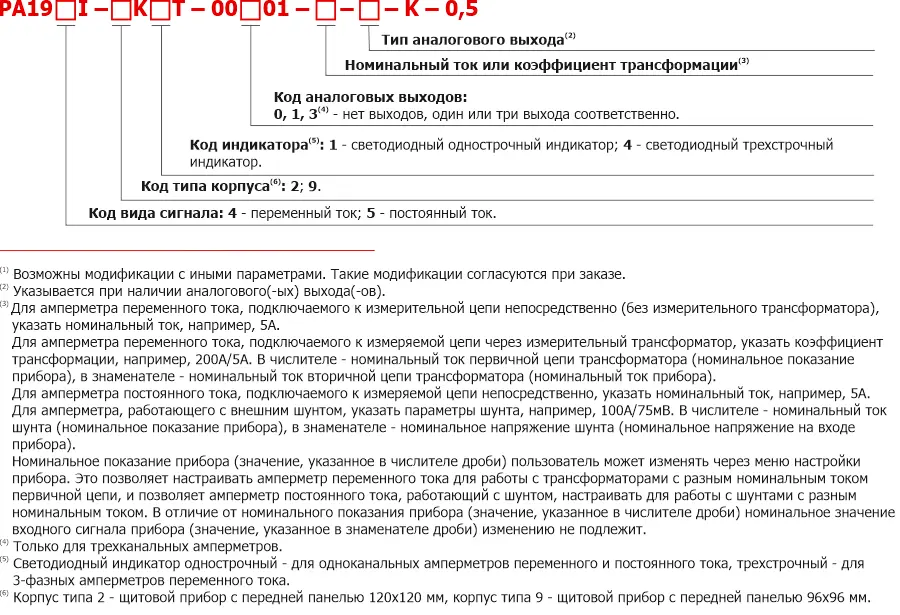

Структура условного обозначения модификаций амперметров


Пример оформления заказа

Амперметр PA194I-9K4T - 00101 - 100/5A - 4...20мA - К - 0,5

Трехканальный амперметр переменного тока щитовой в корпусе типа 2 (передняя панель 120х120 мм) с номинальным входным током 5А и трансформацией по току 100/5, аналоговым выходом 4-20мА и портом RS-485, питание ~/= 80...270 В, цвет индикатора красный, погрешность измерения 0,5%.

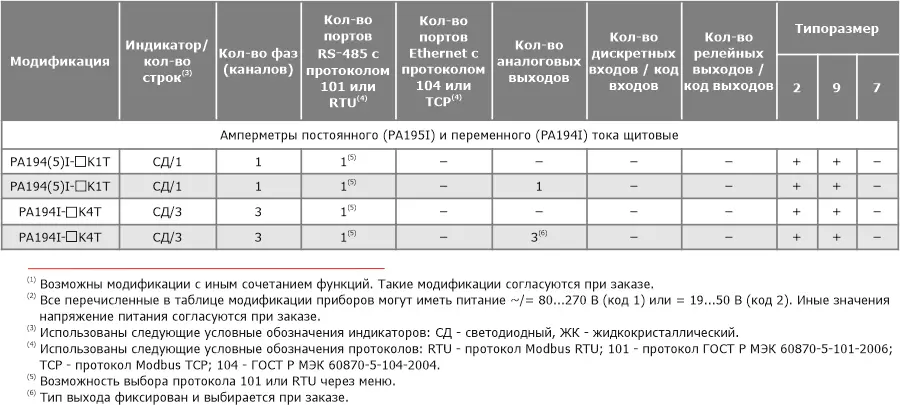

Типовые модификации и их функции

Типовые модификации и их функции.jpg

Исполнения амперметра переменного тока PA194I-9xxx:

Амперметры постоянного тока PA194I-2xxx изготавливаются в различных модификациях, которые отличаются количеством каналов, составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:

Одноканальные амперметры переменного тока:

  • PA194I-9X1T - базовая модификация (без дополнительных входов и выходов, только индикация);
  • PA194I-9K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
  • PA194I-9K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход;
  • PA194I-9K1T 2AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода;
  • PA194I-9S1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода;
  • PA194I-9K1T 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговых выход, 2 релейных выхода;
  • PA194I-9K1T 2AO 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода, 2 релейных выхода;
  • PA194I-9K1T 1RS - базовая модификация прибора + дополнительные опции: 2 порта RS-485 Modbus RTU.

Трехканальные амперметры переменного тока:

  • PA194I-9X4T - базовая модификация (без дополнительных входов и выходов, только индикация);
  • PA194I-9K4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU
  • PA194I-9S4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 3 релейных выхода;
  • PA194I-9K4T 3 AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 3 аналоговых выхода.

Размеры и масса цифровых электроизмерительных приборов серии Т

Размеры и масса цифровых электроизмерительных приборов серии Т.jpg

Технические характеристики амперметра переменного тока PA194I-9xxx:

Параметр

Значение

Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
- для модификаций класса точности 0,2
- для модификаций класса точности 0,5


± 0,2 ± 0,5

Номинальное значение силы переменного тока, Iн: (1) (2) - мА - А

100; 200; 500; 1000; 2000 1; 2; 5

Номинальное входное напряжение модификации амперметра PA195I, предназначенной для измерения силы постоянного тока более 5 А с использованием внешнего шунта, Uн, мВ

75; 100; 150

Диапазон измеряемого входного сигнала

± (0,005…1,2)·Iн

Диапазон силы переменного тока в режиме измерения частоты

(0,3…1,2)·Iн

Диапазон частот основной гармоники входного сигнала, Гц

от 45 до 65

Допустимая кратковременная перегрузка на измерительном(-ых) входе(-ах) тока

по табл. ниже

Напряжение питания, В (3)

пер.ток 80-270, 45-55 Гц или пост. ток 80-270

пост. ток 19-50

Мощность, потребляемая от источника питания, ВА, не более

5

Сопротивление измерительного входа тока, МОм, не более

20

Период обновления результатов измерения, с, не более

1

Количество каналов измерения

1 или 3

Аналоговые выходы тока, мА

4-20, 0-20, 0-5

Аналоговые выходы напряжения, В

0-5, 1-5 или 0-10

Порт RS-485

протокол Modbus RTU; скорость передачи 2400, 4800, 9600, 19200, 38400 (4) бит/с

Дискретные входы

контроль состояния "сухого контакта", напряжение разомкнутого входа 15 В, ток замкнутого входа 4 мА

Релейные выходы

5 А, пер. ток 250 В/ пост. 30 В

Эксплуатация/транспортирование и хранение

Температура окружающего воздуха, °С

-40…+70 / -50…+80

Относительная влажность, %

93 при +35 °С, без конденсации влаги

Высота над уровнем моря, м, не более

2500

Габаритные размеры передней панели, мм

120x120

Габаритная длина, мм

69,5

Вырез в щите, мм

111x111

Масса прибора, кг, не более

0,5

Масса прибора в упаковке, кг, не более

0,7

(1) Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных); (2) Для измерения силы постоянного тока больше 5 А используется модификация амперметра PA195I, работающая с внешним шунтом; (3) Варианты исполнения; (4) Порт связи со скоростью передачи до 38400 бит/с устанавливается по заказу.

Допустимые перегрузки на измерительном входе тока амперметра PA194I-9xxx:

Кратность тока относительно Iн (1)

Число перегрузок

Длительность каждой перегрузки, с

Интервал между двумя перегрузками, с

7

2

15

60

10

5

3

2,5

(1) Кратность тока относительно номинального значения.
